Sistema de envoltura automática con robot cartesiano y presor

Sistema de envoltura automática de palés con robot cartesiano y presor: calidad de envoltura, diseño compacto y configuración modular para el final de línea.

Hasta 130 palés/h en medio palé con cambio automático de cabezal en 55 segundos.

Fiabilidad

SPIDER-C reproduce los mismos movimientos que los sistemas robotizados de la gama, garantizando la coherencia del proceso y una calidad de enfajado homogénea en todos los modelos Spider.

Rendimiento

Capacidad productiva de hasta 130 palés/h en medio palé y 110 palés/h en europalés en la configuración High Speed. Cambio automático de cabezal en 55 segundos.

Flexibilidad

Configuración modular con opciones específicas: cambio automático de cabezal, aplicador de esquinas, sistema de perforación de film, colocador de tapas y mucho más.

Accesibilidad

Todos los motores están situados en la parte inferior de la máquina. No hay motores en la parte superior: mantenimiento sin necesidad de plataformas ni altillos.

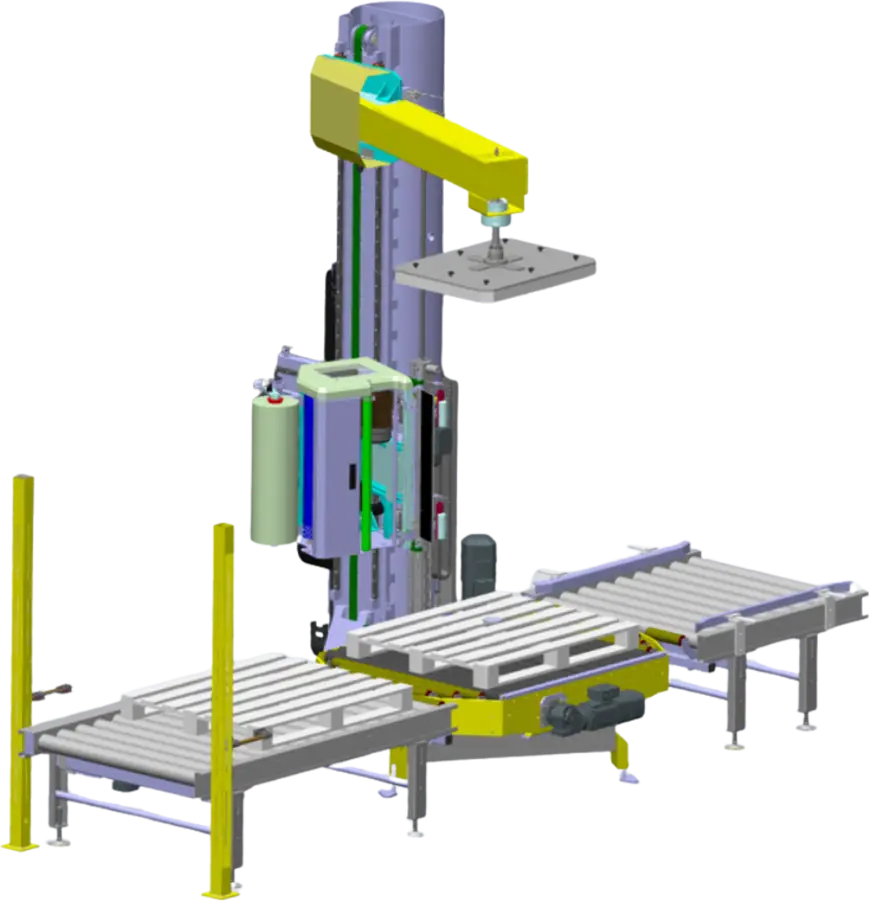

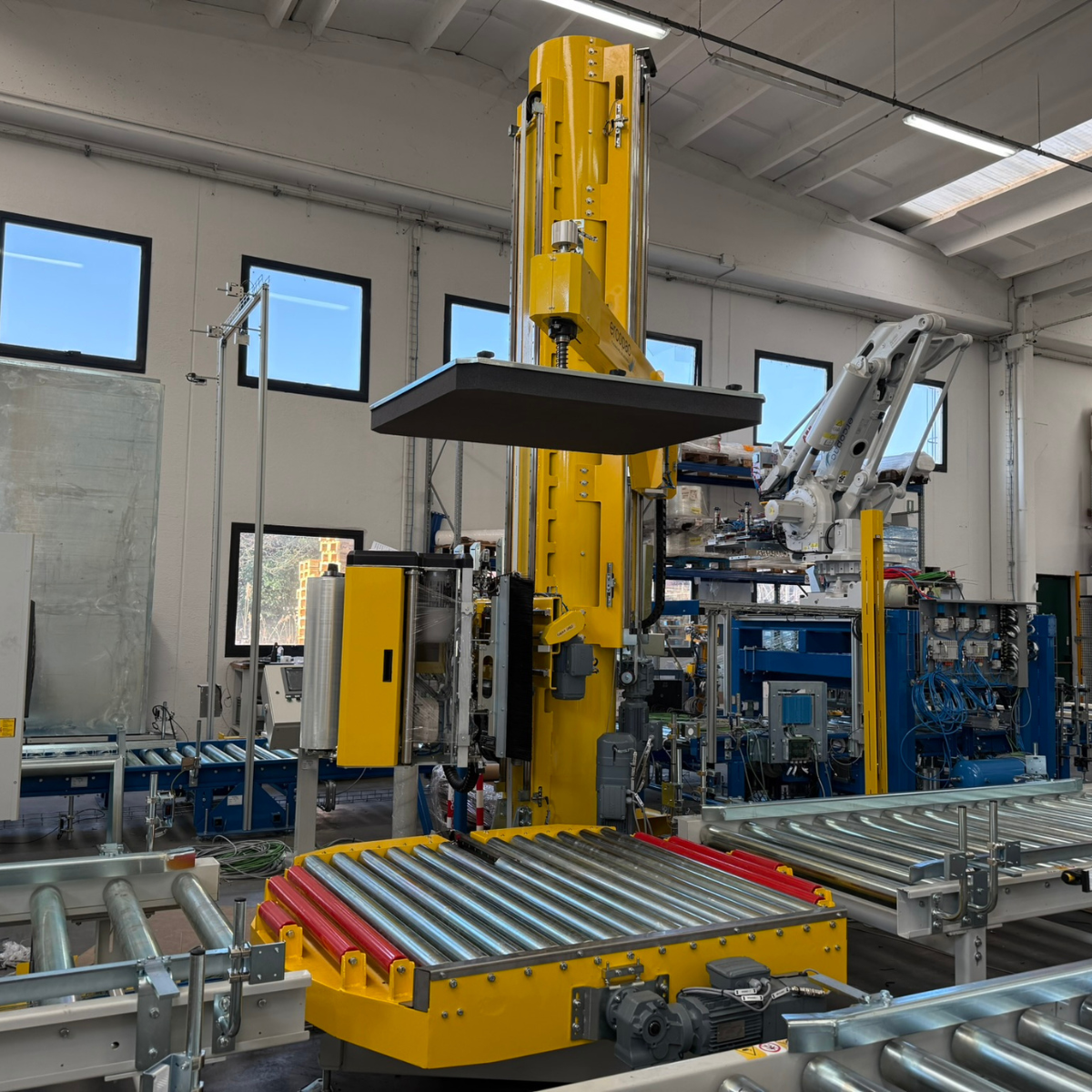

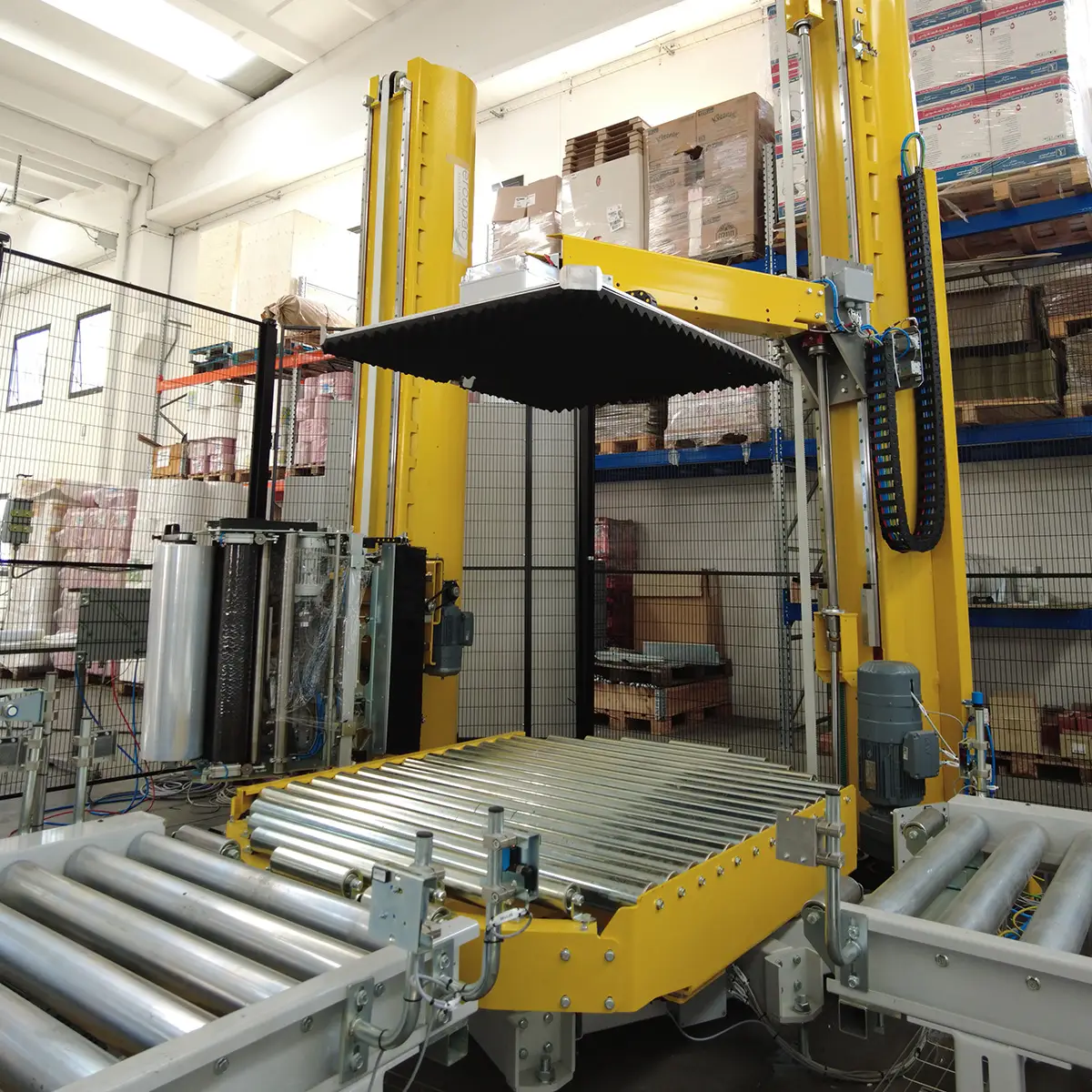

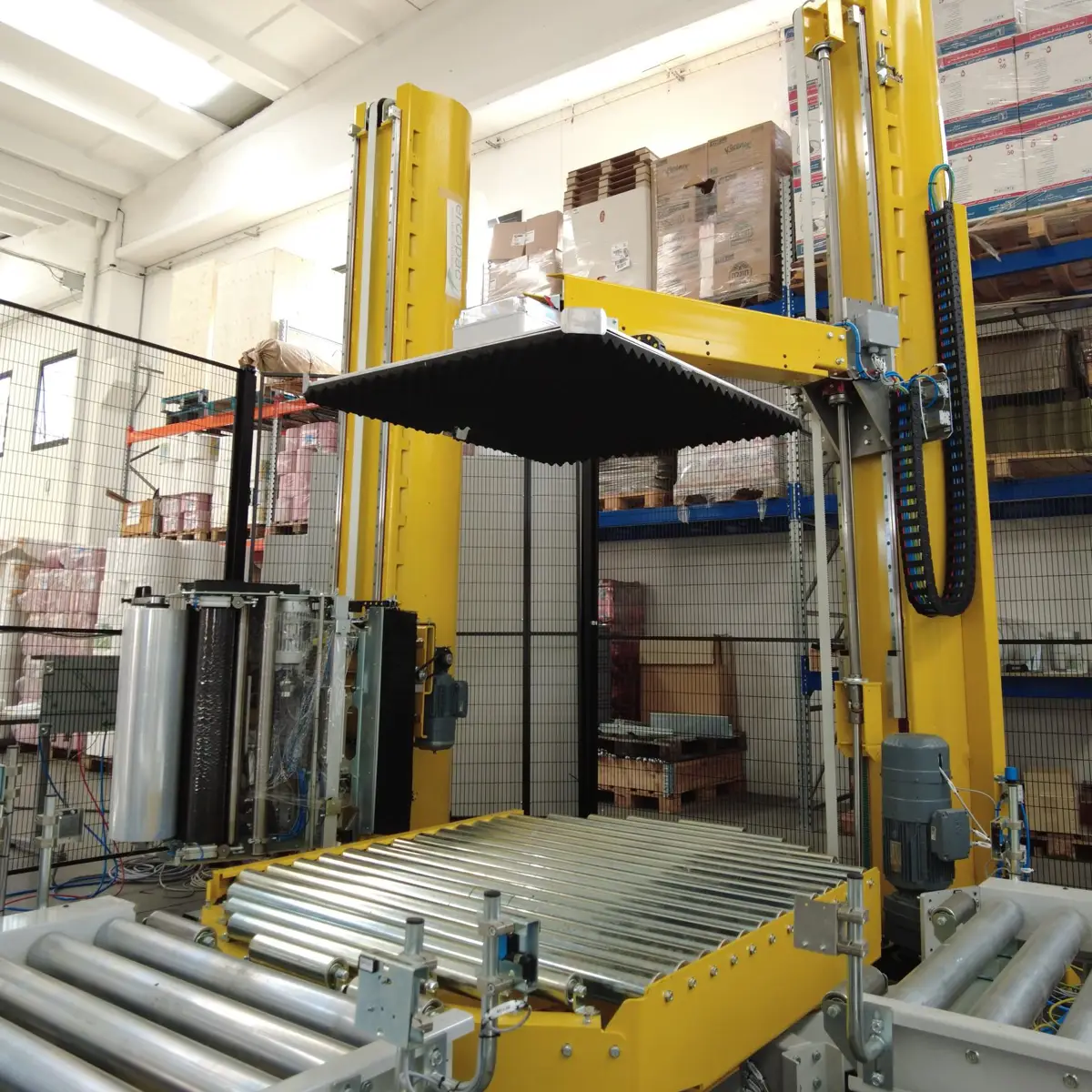

Envolvedora de columna con robot cartesiano para el final de línea, de diseño compacto

¿Qué hace SPIDER-C?

01 Envuelve automáticamente

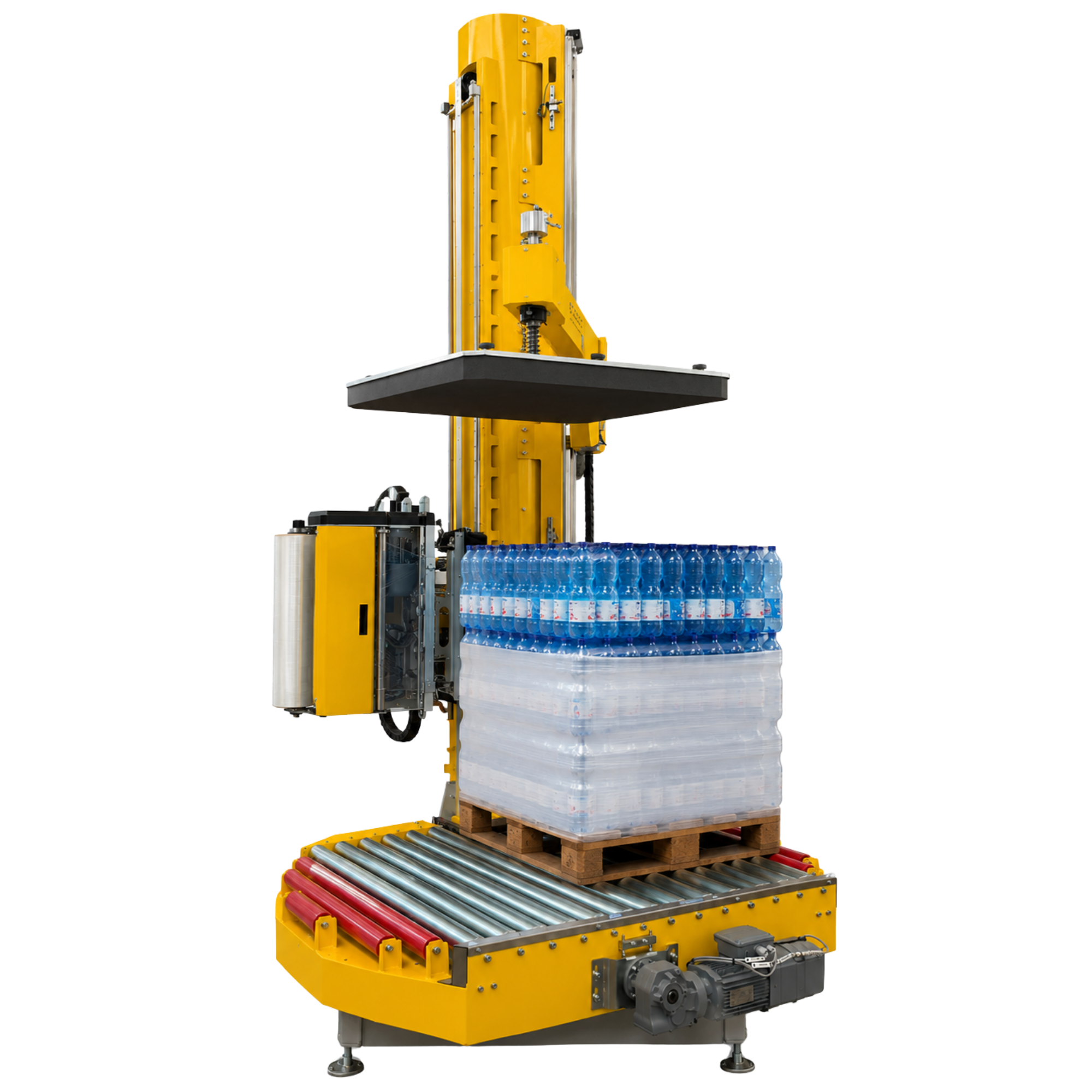

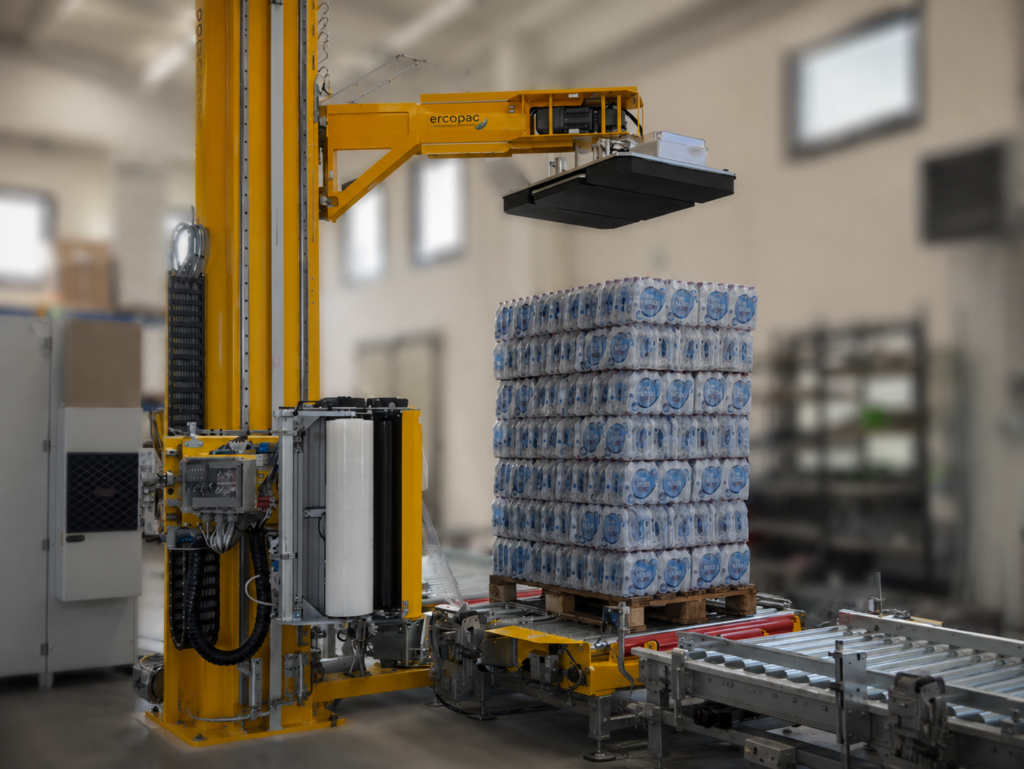

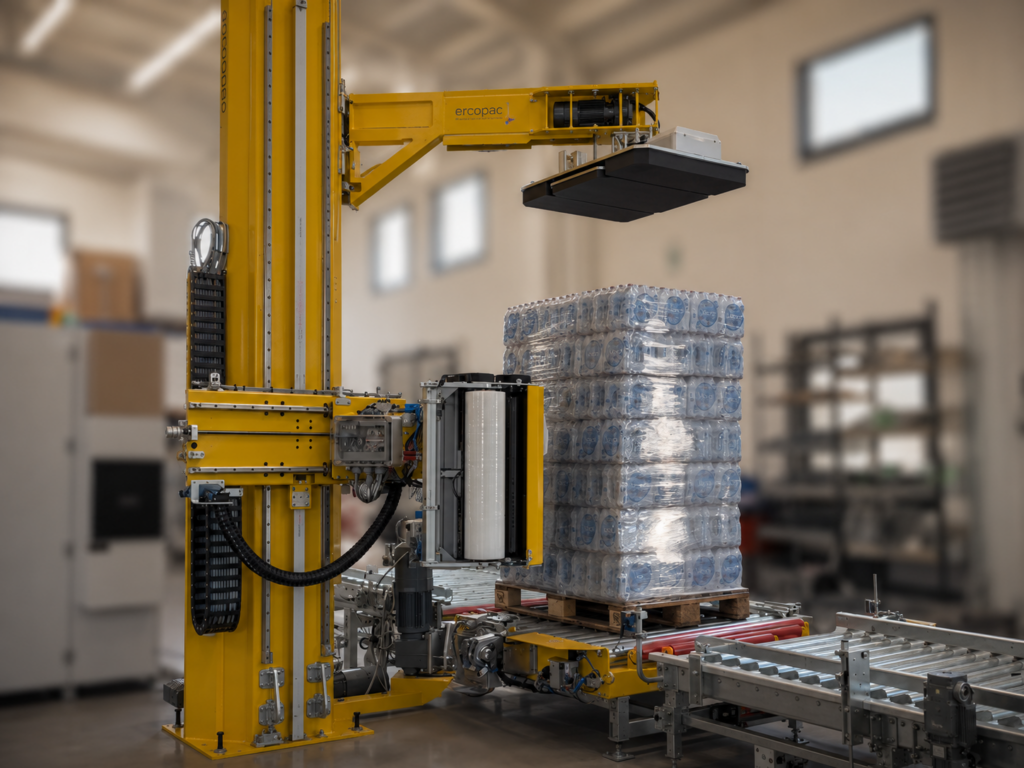

SPIDER-C es la envolvedora de columna de Ercopac con robot cartesiano y presor, diseñada para el enfajado automático de palés en los sectores de bebidas, alimentación, papel tisú, lácteos y otros.

02 Garantiza la continuidad

La máquina combina calidad de enfajado, dimensiones reducidas y continuidad operativa, adaptándose a medios palés, europalés y palés industriales.

03 Estabiliza la carga

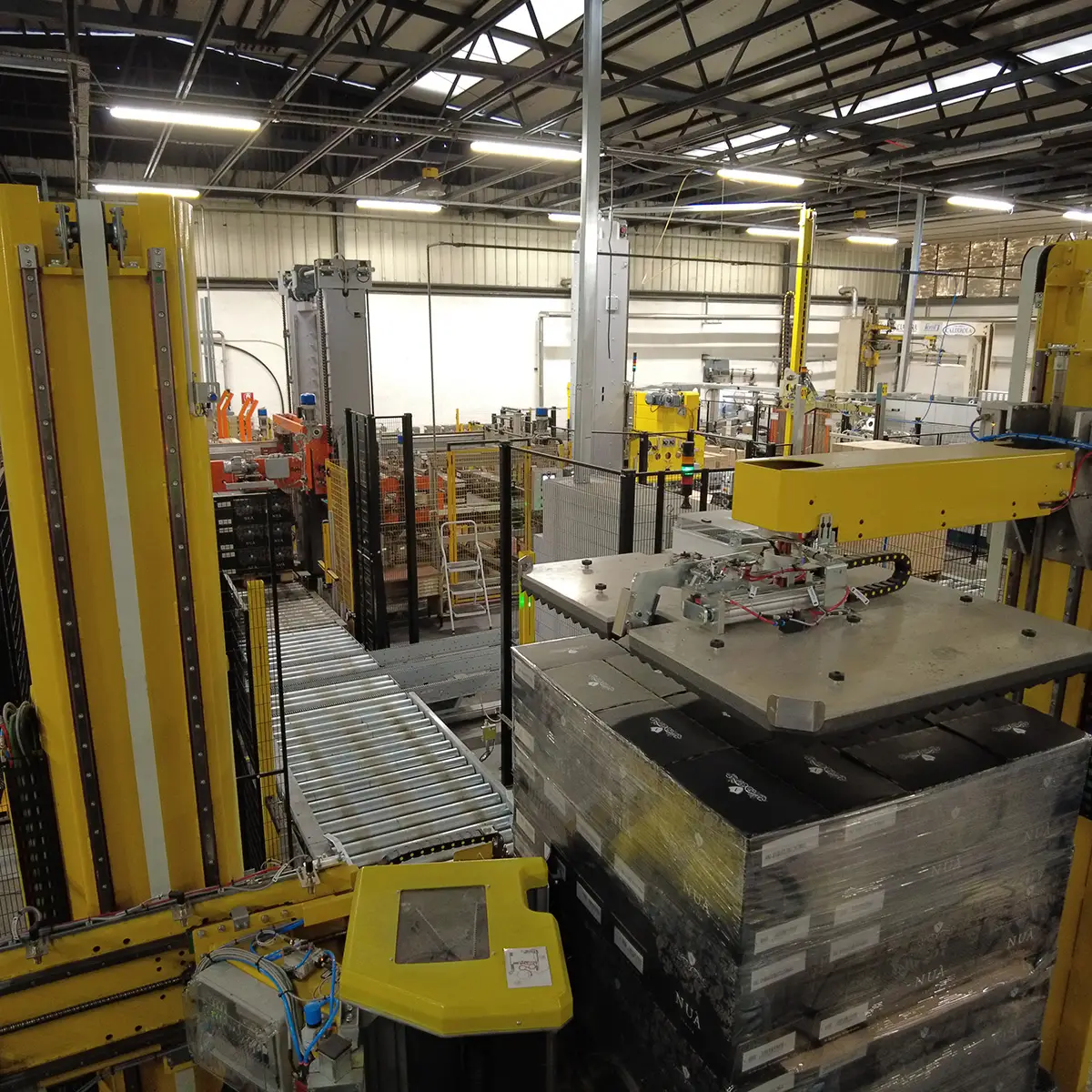

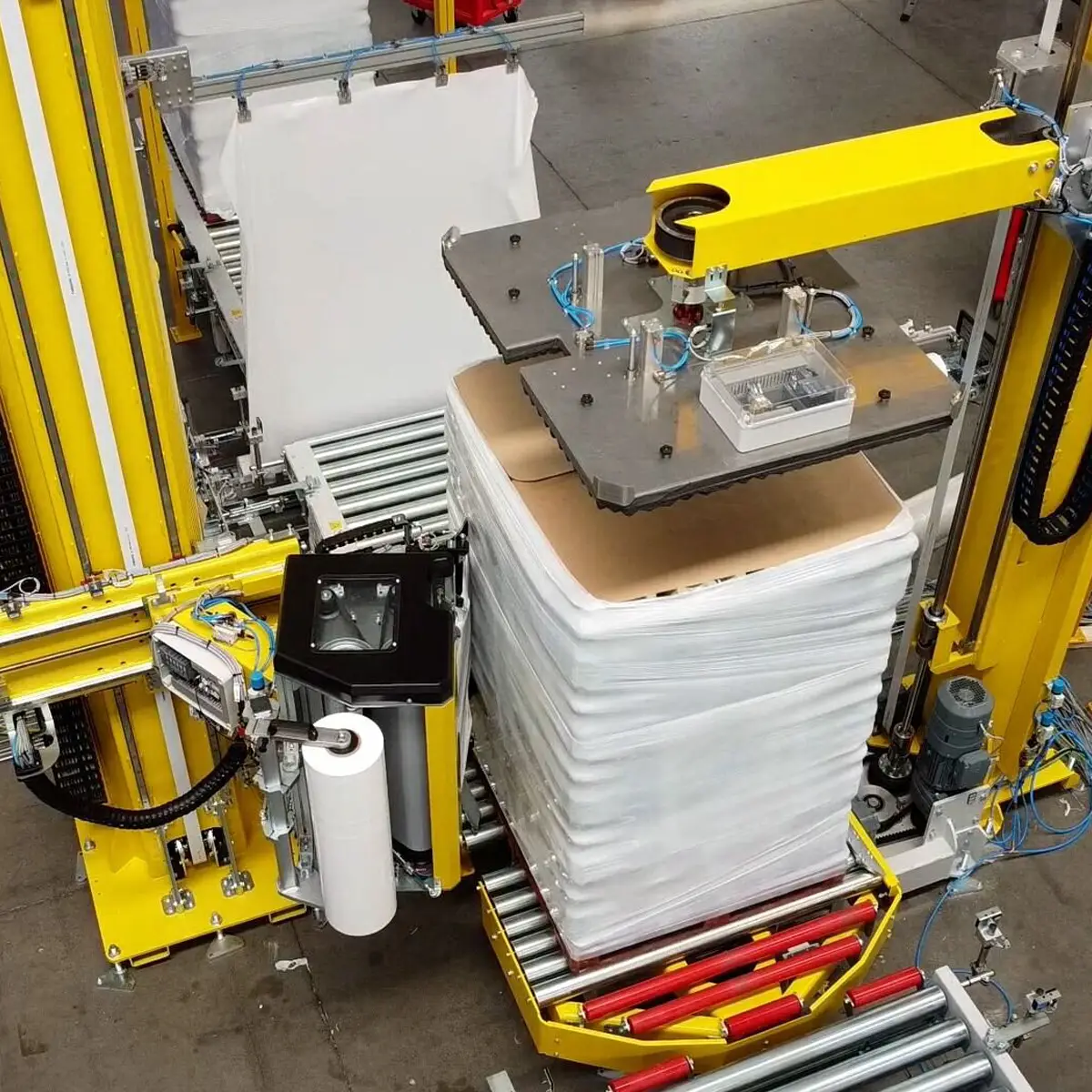

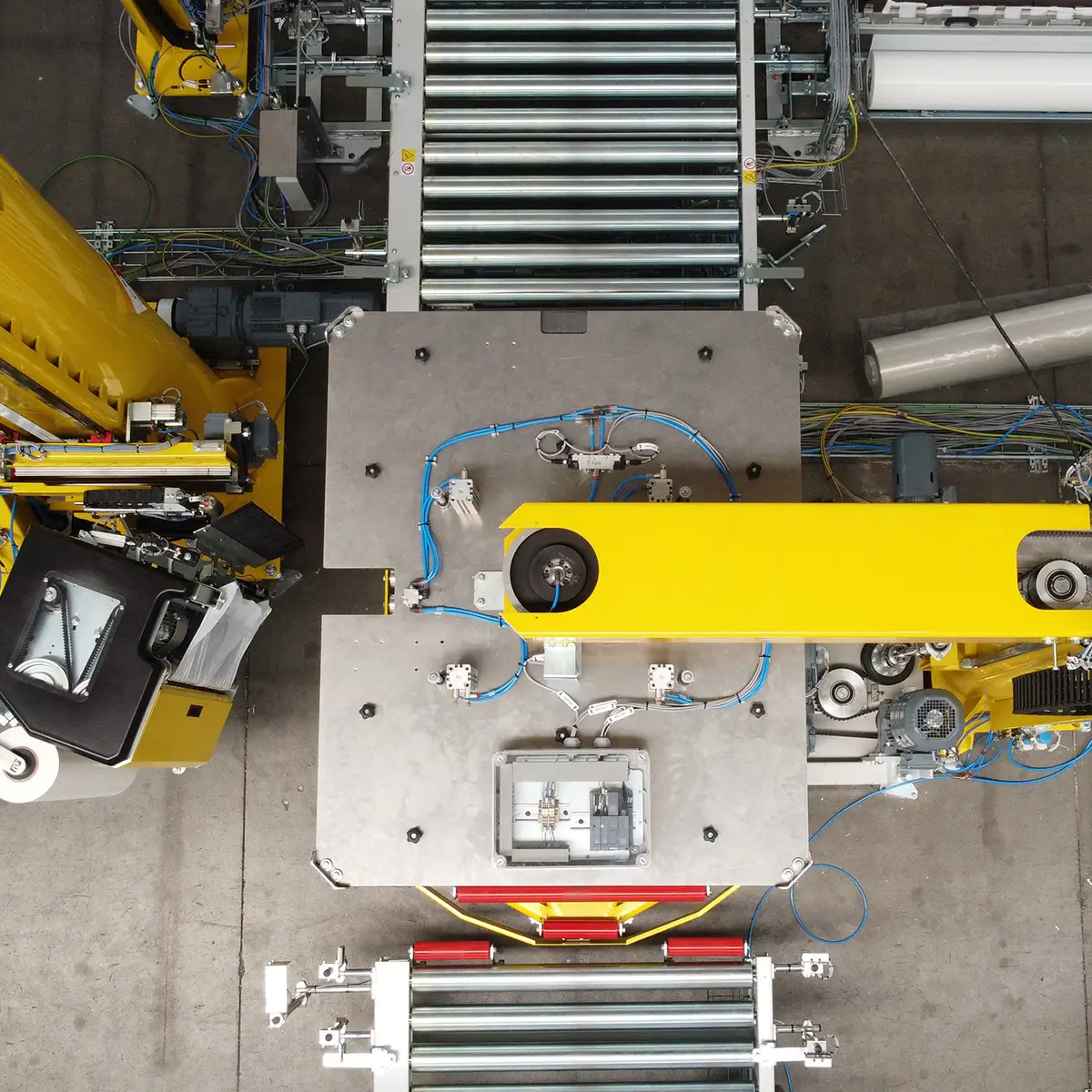

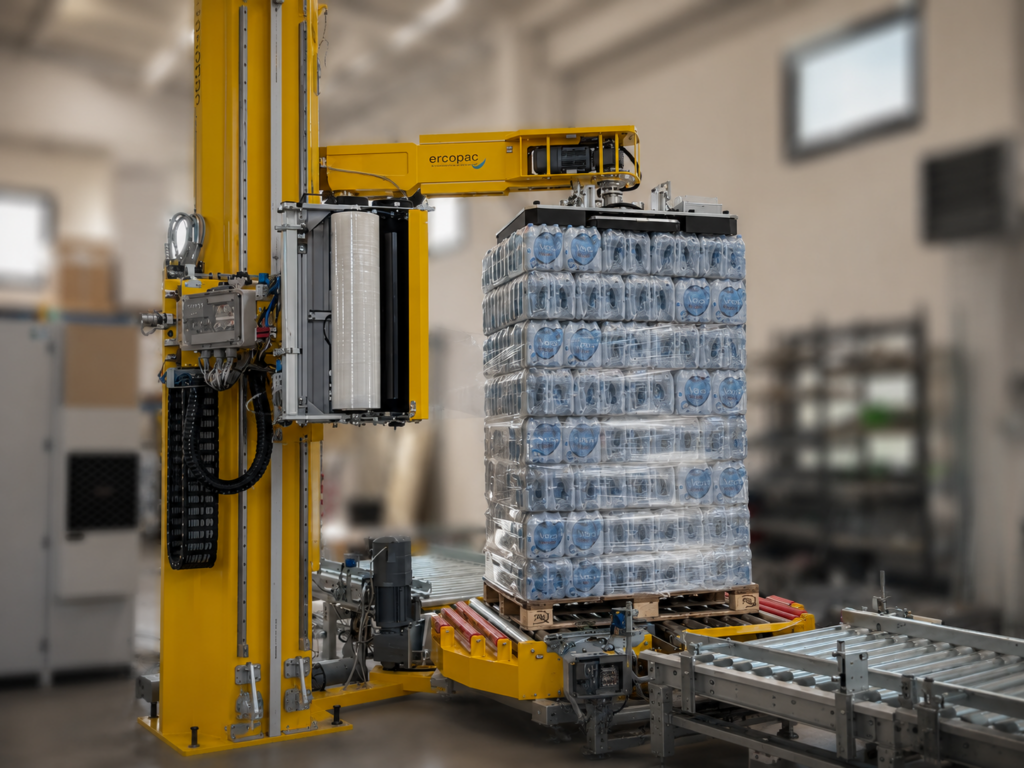

A diferencia de SPIDER-S, SPIDER-C está equipada con un prensador libre o motorizado que estabiliza la carga durante el ciclo de enfajado, lo que permite trabajar incluso con palés menos estables o productos más delicados, manteniendo una alta calidad de enfajado.

04 Permite ahorrar dinero

La estructura modular de la gama SPIDER garantiza la compatibilidad de los grupos principales y los repuestos entre los distintos modelos, lo que facilita las actualizaciones y reduce los costes de mantenimiento a largo plazo.

Tipos de enfajado y campos de aplicación

SPIDER-C gestiona las principales modalidades de enfajado: lateral, antipolvo y antiagua. El ciclo antiagua patentado permite obtener una protección completa del palé en un ciclo único de enfajado, gracias a la aplicación de soplidos y contrasoplidos que mantienen la película superior levantada durante el enfajado.

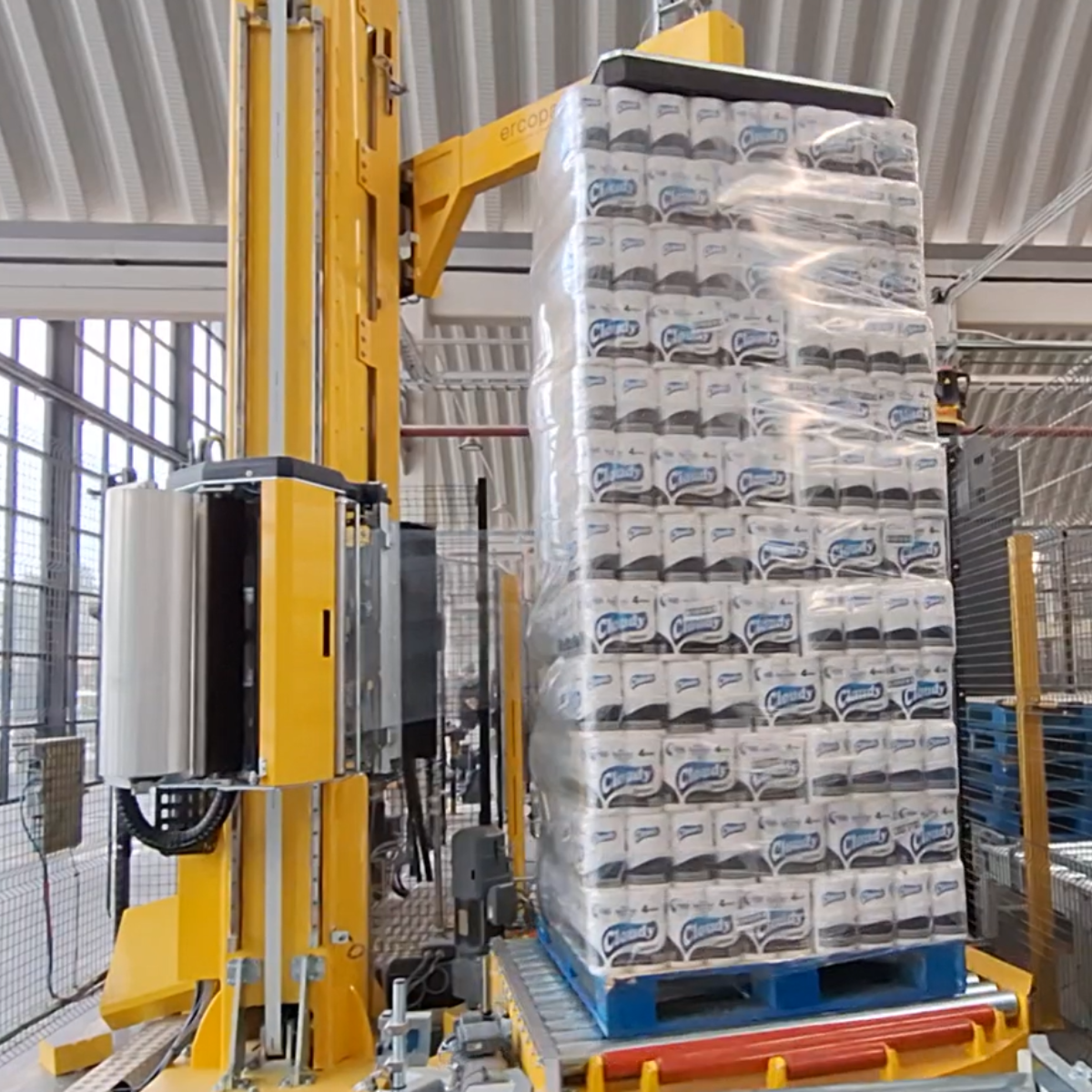

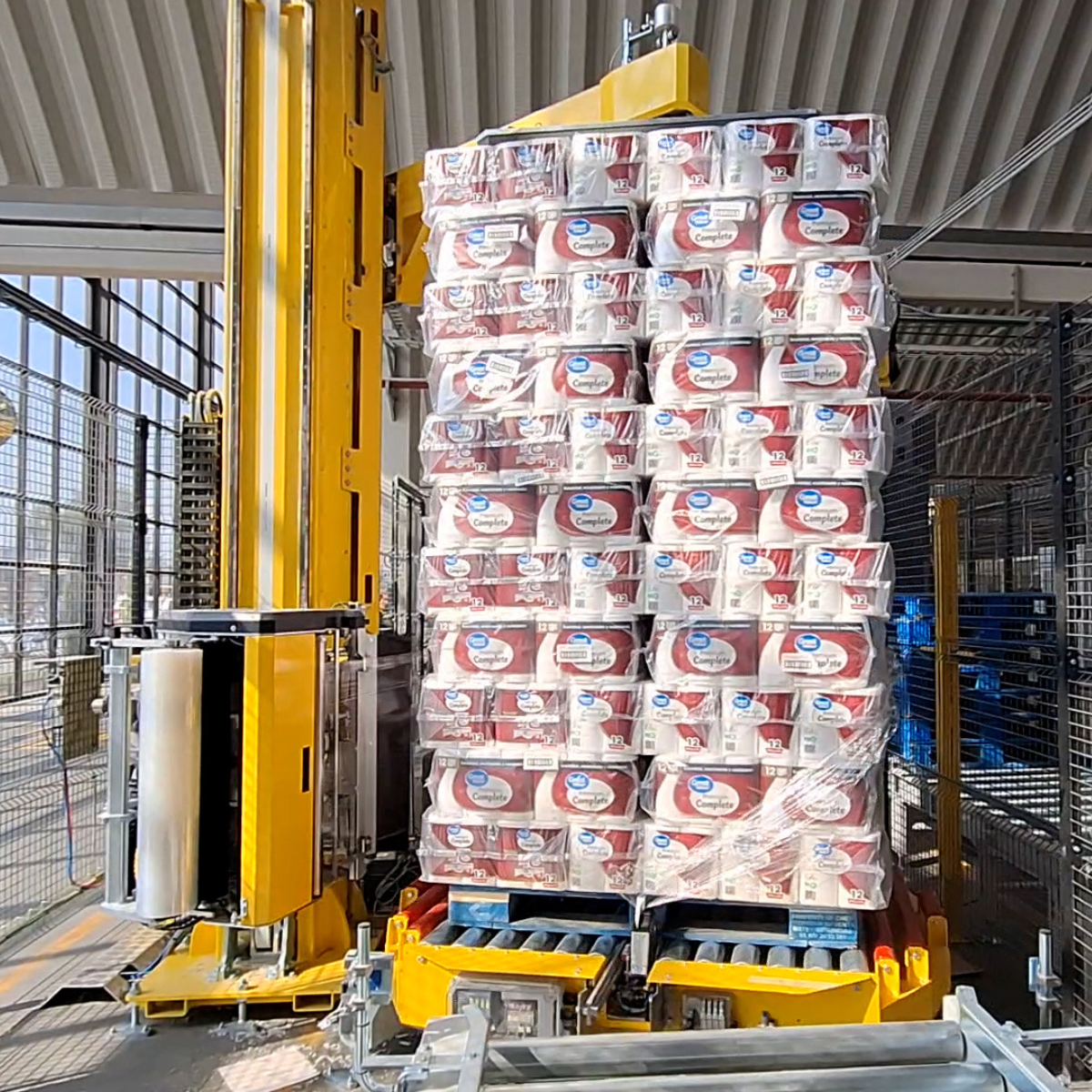

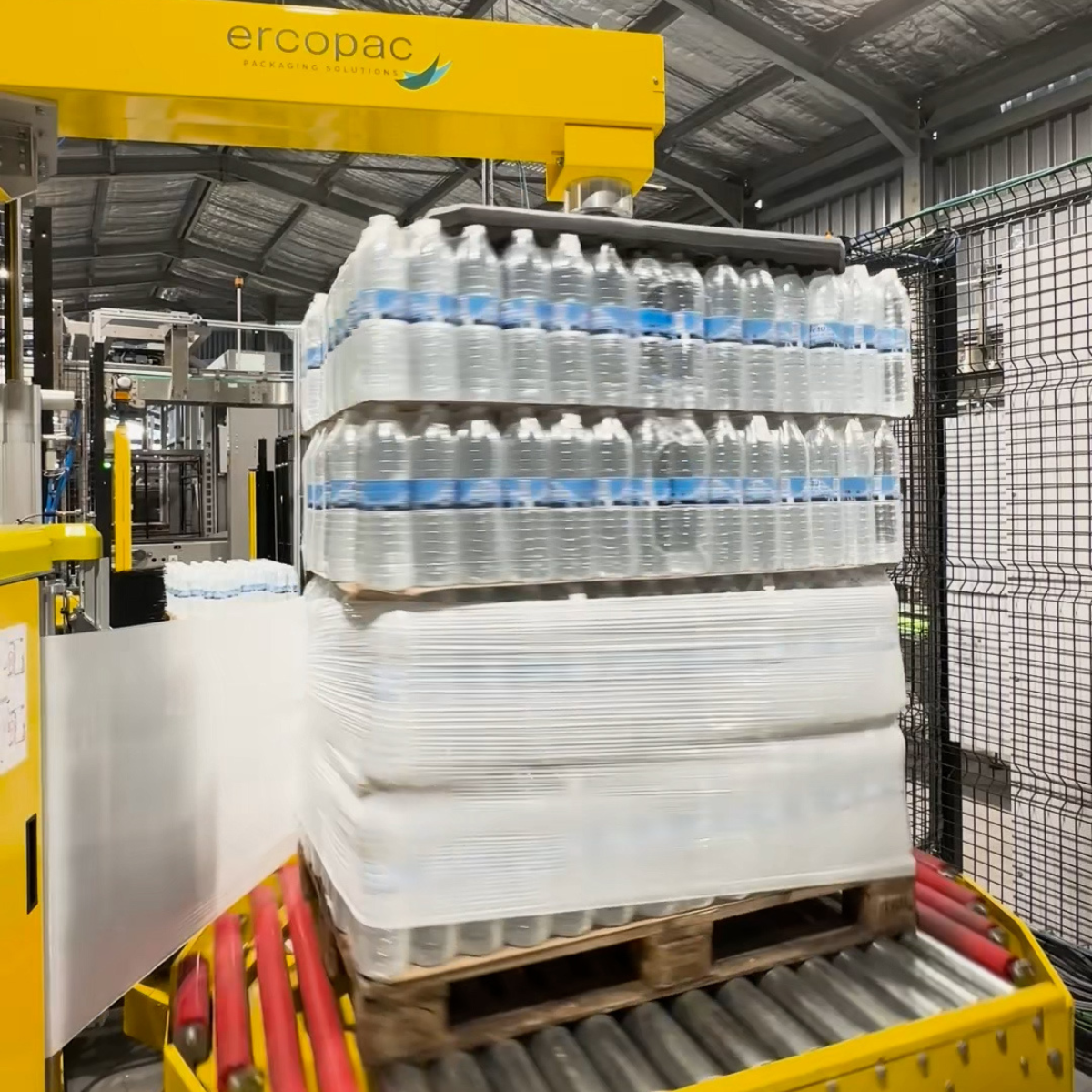

El sistema es adecuado para botellas, envases de cartón, latas, cajas y otros productos, envasados en cajas de cartón, fardos, sacos, bandejas y otros embalajes compatibles.

Rendimiento y configuraciones de producción

SPIDER-C está disponible en tres configuraciones con un rendimiento creciente:

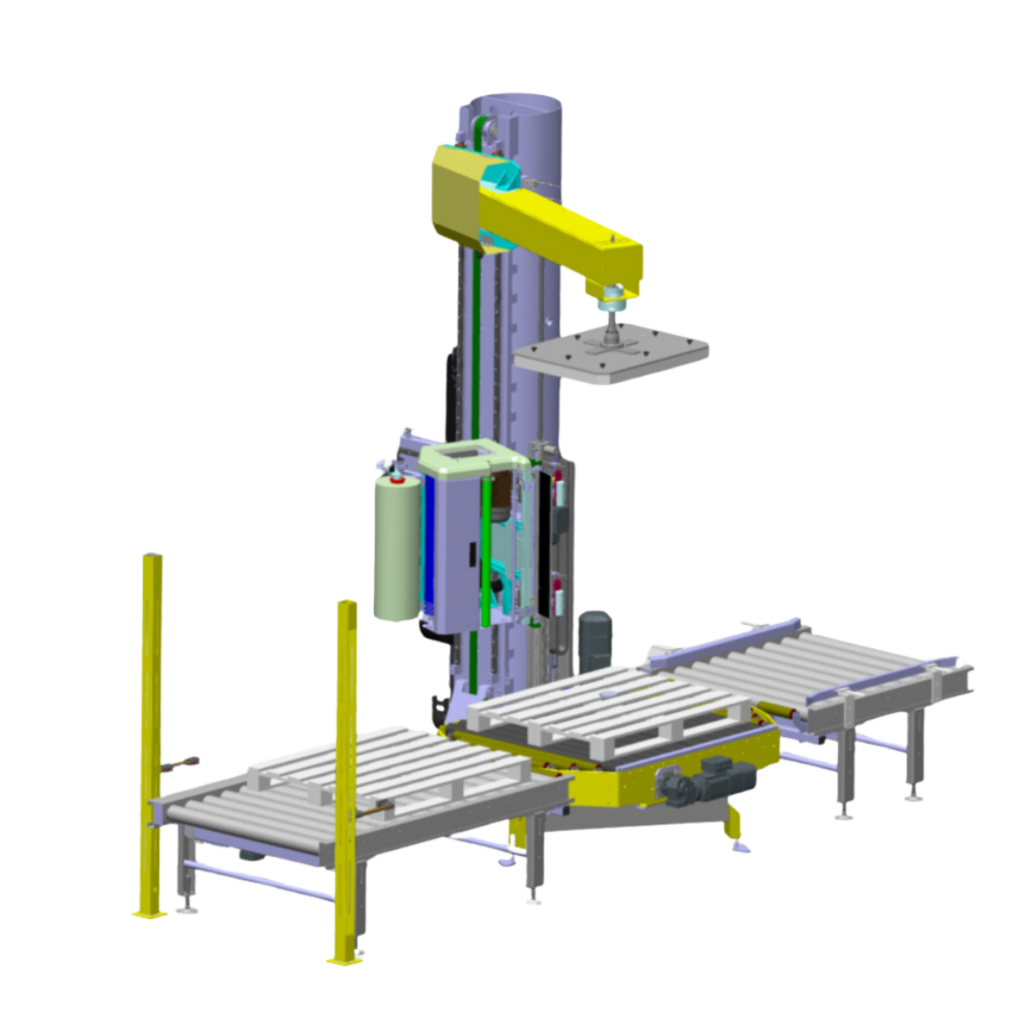

SPIDER C-F

con presor libre

Europalés: 90 pal/h

Medio palé: 100 pal/h

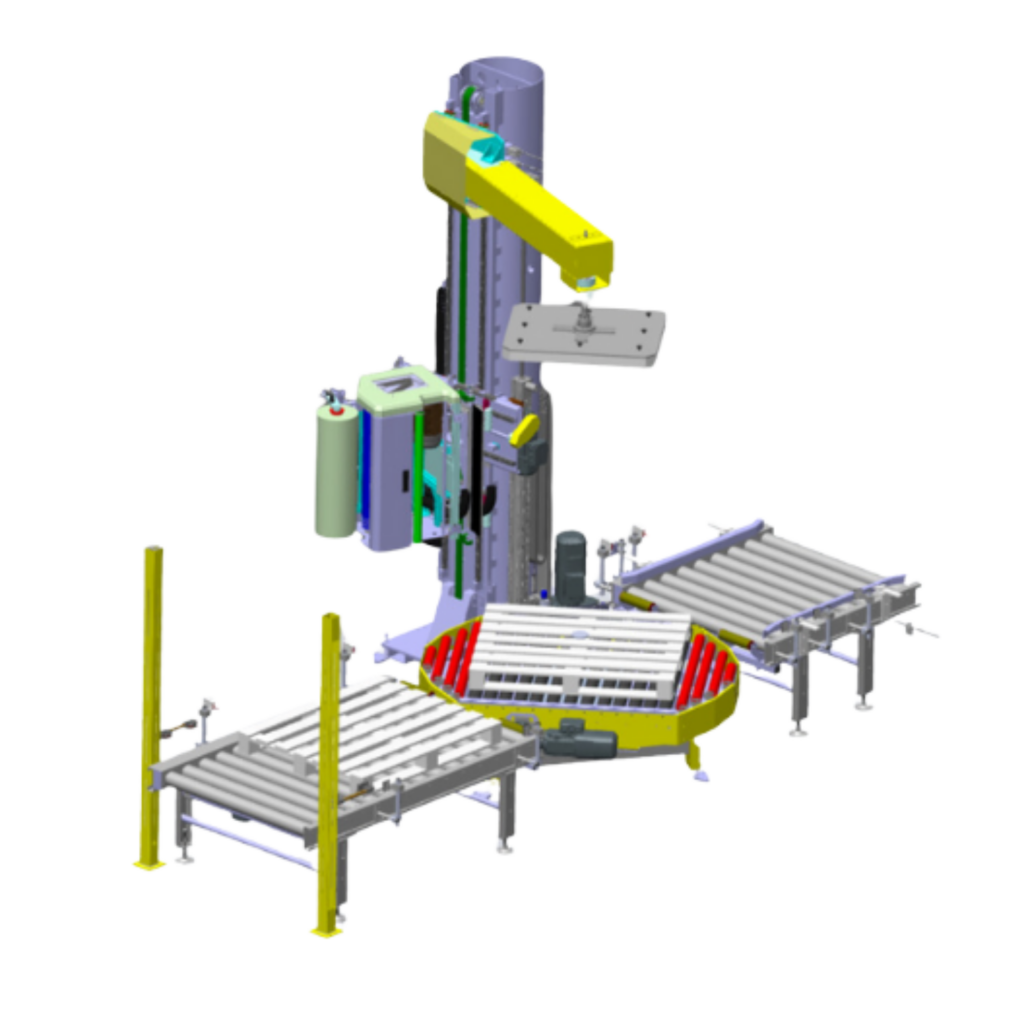

SPIDER C-M

con presor motorizado

Europalés: 100 pal/h

Medio palé: 120 pal/h

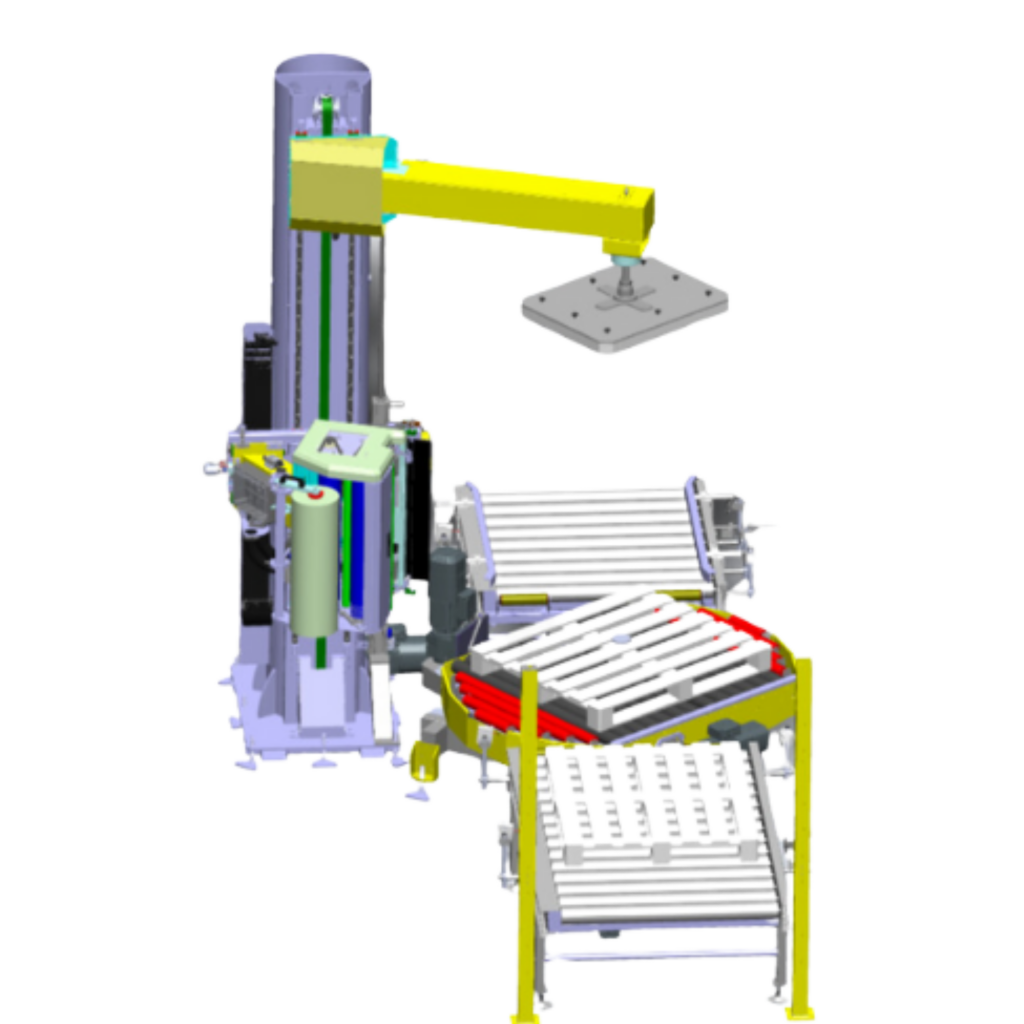

SPIDER C-HS

High Speed

Europalés: 110 pal/h

Medio palé: 130 pal/h

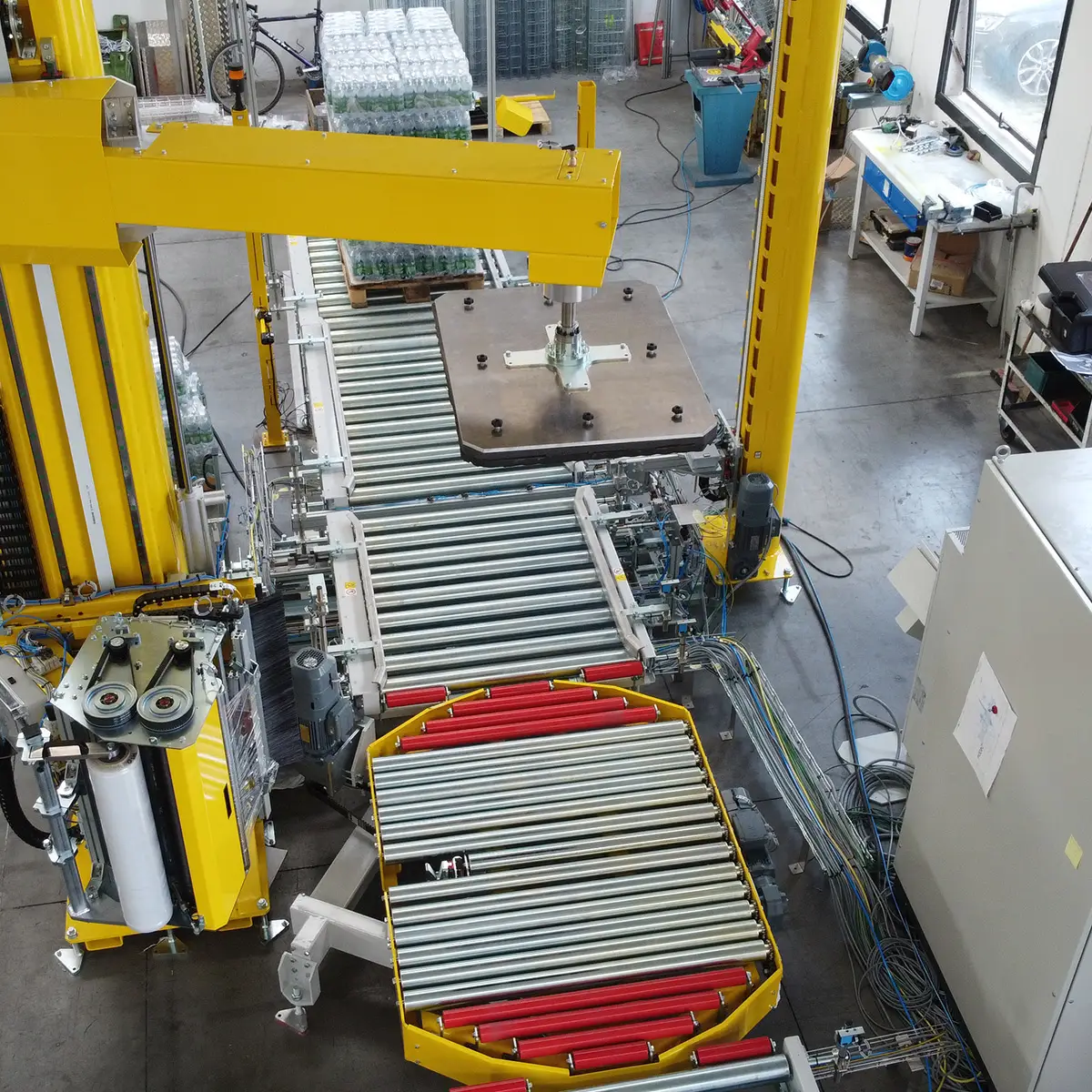

El rendimiento varía en función del tipo de palé y del número de vueltas de enfajado. La sincronización entre el prensador y la mesa giratoria está garantizada en cualquier condición gracias a la transmisión por correa con eje mecánico integrado.

Calidad de enfajado y continuidad operativa

Uno de los elementos distintivos de la gama es la capacidad de replicar los mismos movimientos entre los sistemas de columna y los sistemas robotizados. Gracias a la incorporación del quinto eje en el cabezal de enfajado (patentado), SPIDER-C y SPIDER-S son capaces de reproducir la lógica de enfajado de SPIDER-R, garantizando características homogéneas en términos de estabilidad de la carga y calidad del producto acabado.

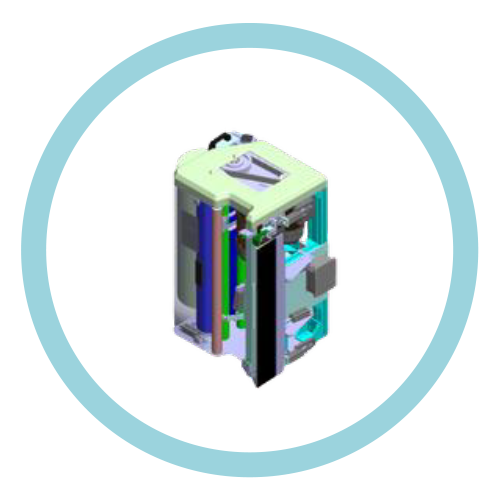

La posición del cabezal de enfajado (patentado) garantiza la máxima precisión en las operaciones de corte y soldadura gracias a la reducida distancia entre el cabezal y el producto durante el ciclo, con diagonales más rápidas y un posicionamiento automático del film en las esquinas del palé.

La calidad del enfajado está garantizada por varias patentes activas, entre las que se incluye la reducida distancia entre el cabezal de enfajado y el producto durante el ciclo.

Cambio automático del cabezal y continuidad operativa

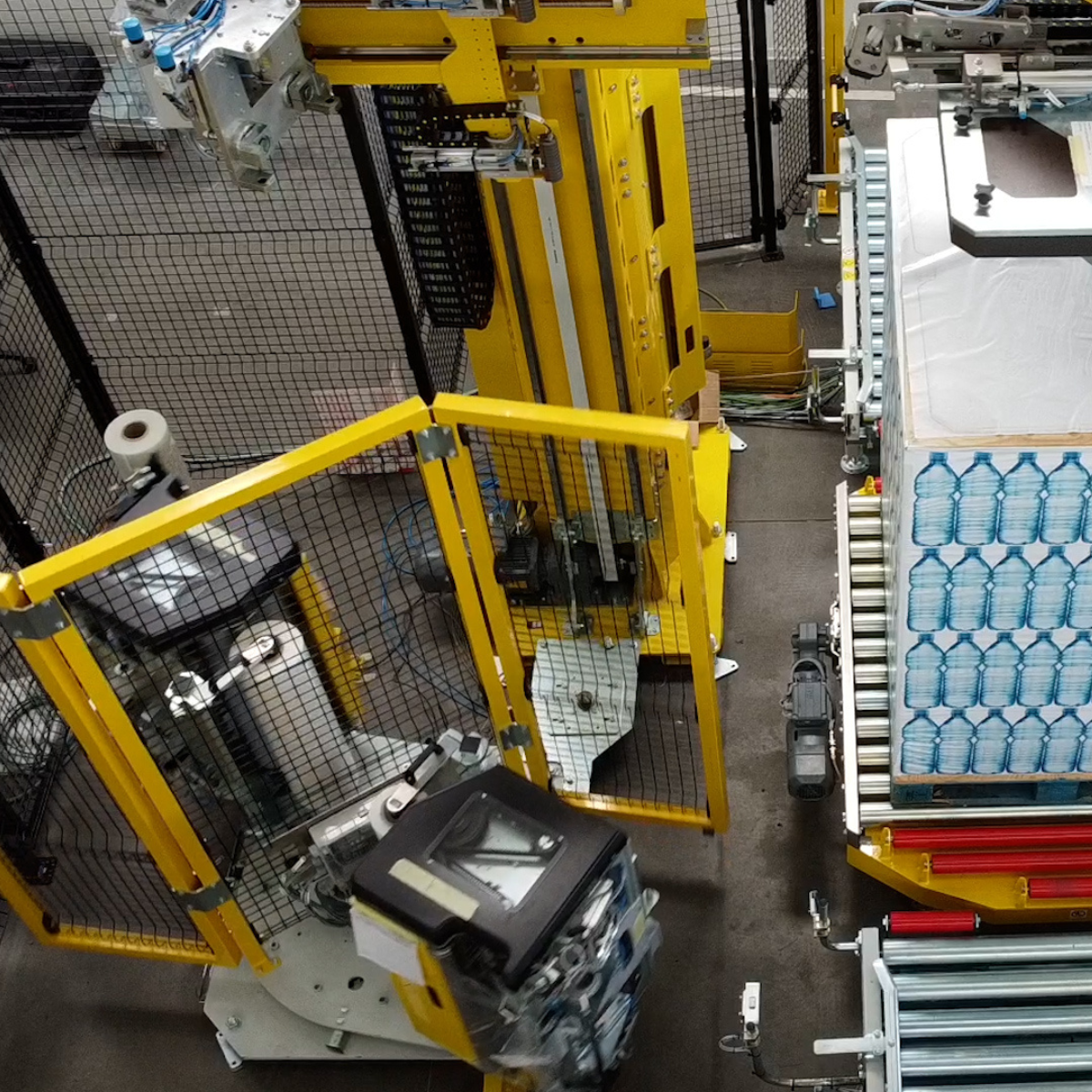

El cambio automático del cabezal de SPIDER-C (patentado) [EM3.1] se realiza en 55 segundos, mediante un grupo giratorio formado por dos soportes que giran 180°. La seguridad del sistema es muy elevada: el cabezal no puede caerse de su enganche durante el cambio, ni siquiera en caso de errores de software o del operador.

Los cabezales de envoltura intercambiables permiten realizar las operaciones de reposición del film en caso de rotura o sustitución de la bobina sin paradas de producción y con total seguridad.

Especificaciones del film de enfajado

SPIDER-C trabaja con films de 11 a 45 μ con capacidad de preestirado de hasta el 500%. La bobina de 750 mm es la configuración recomendada, con un ahorro del 10-20 % de film lateral y compatibilidad con film reciclable. Pero también admite bobinas de 500 mm y de 1000 mm.

OPCIONALES

Opcionales disponibles

SPIDER-C se puede configurar con:

Cambio automático de cabezal en 55 segundos (patentado)
Dispositivo de medición de ángulos
Sistema de perforación de film WASP (patentado)
Top cover (patentado)
Centrado de palés en entrada
Separación de medias paletas en entrada
Unión de medias paletas en salida
Cordón superior
Soldador externo
Lectura automática de la altura de los palés en entrada

Cuándo elegir SPIDER-C

Cuando se necesita estabilización vertical durante el enfajado

El presor (libre o motorizado) permite mantener la carga compacta durante la rotación, evitando movimientos indeseados y mejorando la calidad del enfajado incluso con productos delicados o irregulares.

Cuando quieras mejorar la calidad del enfajado sin aumentar el consumo de film

Gracias al control mecánico de la carga y a la precisión del ciclo, es posible obtener una mayor estabilidad con menos material en comparación con soluciones menos avanzadas.

Cuando buscas una solución equilibrada entre simplicidad y rendimiento

SPIDER-C ofrece un excelente equilibrio entre inversión, fiabilidad y rendimiento

Cuando trabajas con líneas de productividad media-alta

Adecuado para entornos en los que se requiere continuidad operativa y calidad constante, sin necesidad de alcanzar las velocidades máximas de los sistemas robotizados. Hasta 130 palés/h con SPIDER C-HS.

Cuando debe gestionar varios tipos de producto en la misma línea

Gracias a su configurabilidad y a la gestión de recetas, se adapta fácilmente a diferentes necesidades sin intervenciones complejas en la máquina.

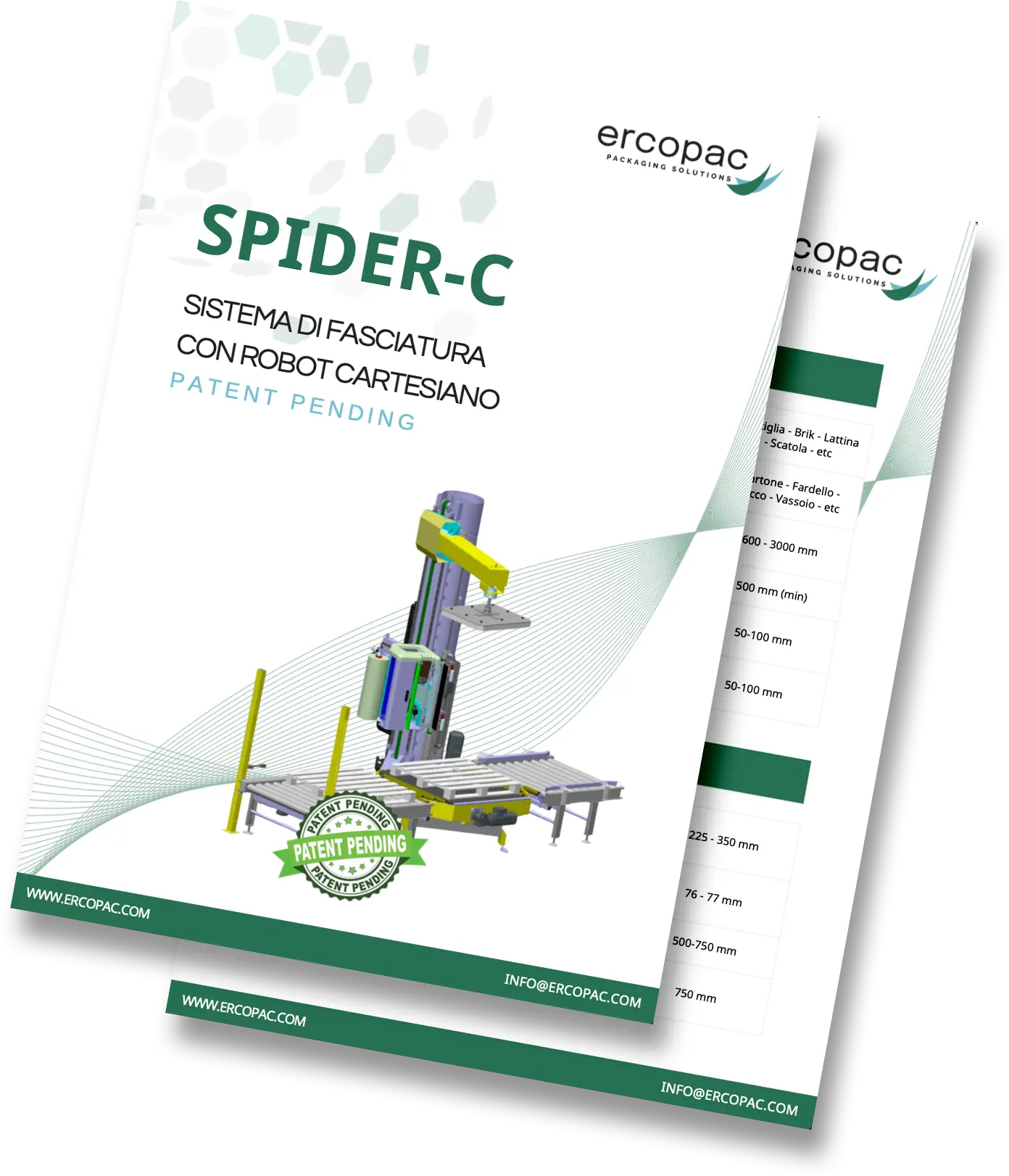

Solicite la ficha técnica de SPIDER-C

Rellene el formulario para recibir las especificaciones técnicas de la envolvedora de columna SPIDER-C y evaluar la configuración más adecuada para su línea de salida.

EXTRA

DISPOSITIVO DE MEDICIÓN ANGULAR

Pinzas angulares simples/dobles

Almacén angular simple o con un cambiador automático de ángulos

SISTEMA DE PERFORACIÓN

Innovador sistema de perforación de film diseñado para evitar la formación de condensación en el interior del palé.

El sistema permite la perforación automatizada en los cuatro lados del palé, adaptándose con precisión a las especificaciones de cada formato.
