Système de banderolage automatique avec robot cartésien et presse

Système de banderolage automatique de palettes avec robot cartésien et presse: qualité d'enroulement, encombrement réduit et configuration modulaire pour la fin de ligne.

Jusqu'à 130 palettes/h sur une demi-palette avec changement automatique de tête en 55 secondes.

Fiabilité

SPIDER-C reproduit les mêmes mouvements que les systèmes robotisés de la gamme, garantissant la cohérence du processus et une qualité d'emballage homogène entre tous les modèles Spider.

Performances

Capacité de production jusqu'à 130 palettes/h sur demi-palette et 110 palettes/h sur europalette en configuration High Speed. Changement automatique de tête en 55 secondes.

Flexibilité

Configuration modulaire avec options dédiées: changement automatique de tête, applicateur d'angles, système de perforation du film, poseur de couvercles et bien plus encore.

Accessibilité

Tous les moteurs sont situés dans la partie inférieure de la machine. Aucun moteur dans la partie supérieure: maintenance sans plateformes ni mezzanines.

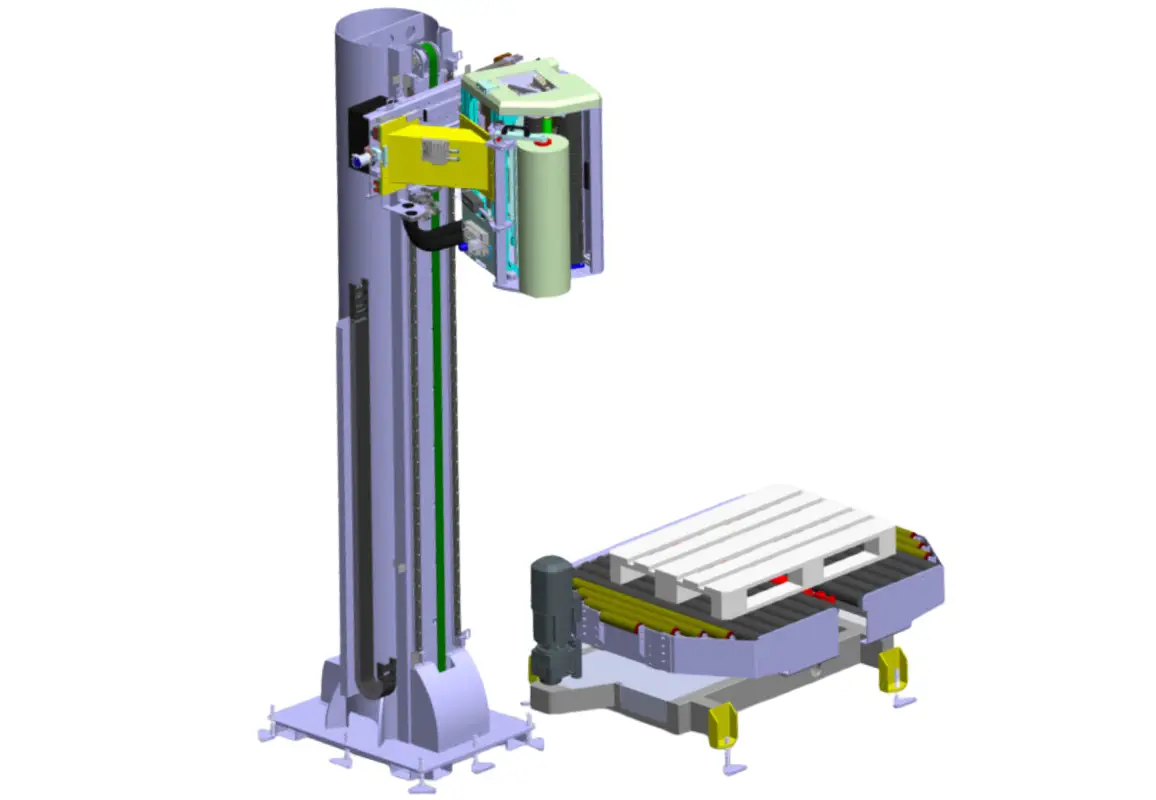

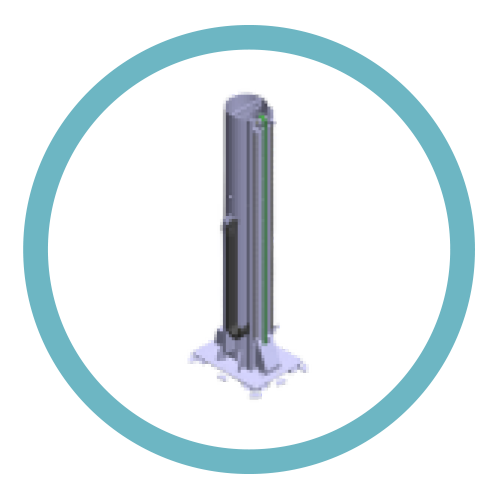

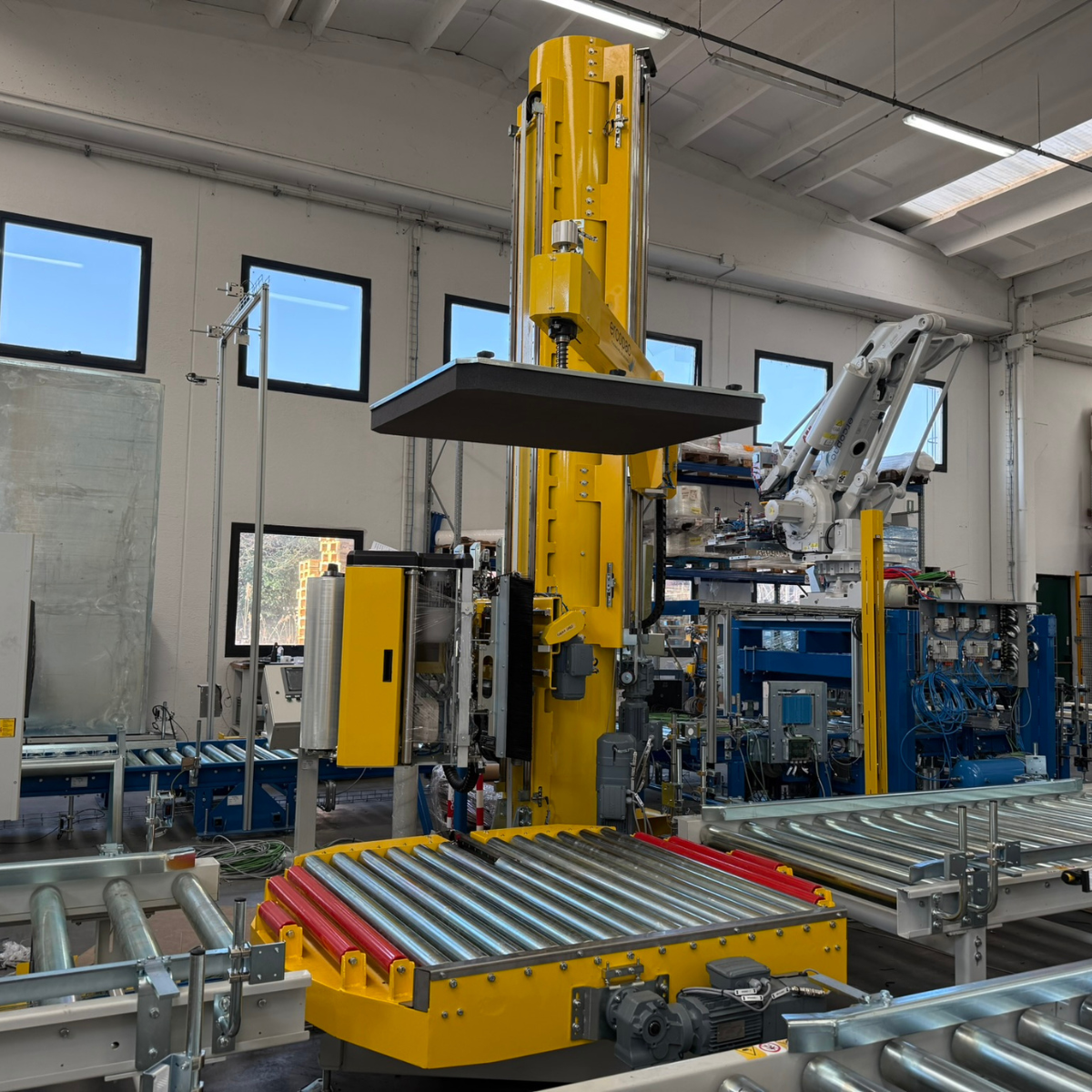

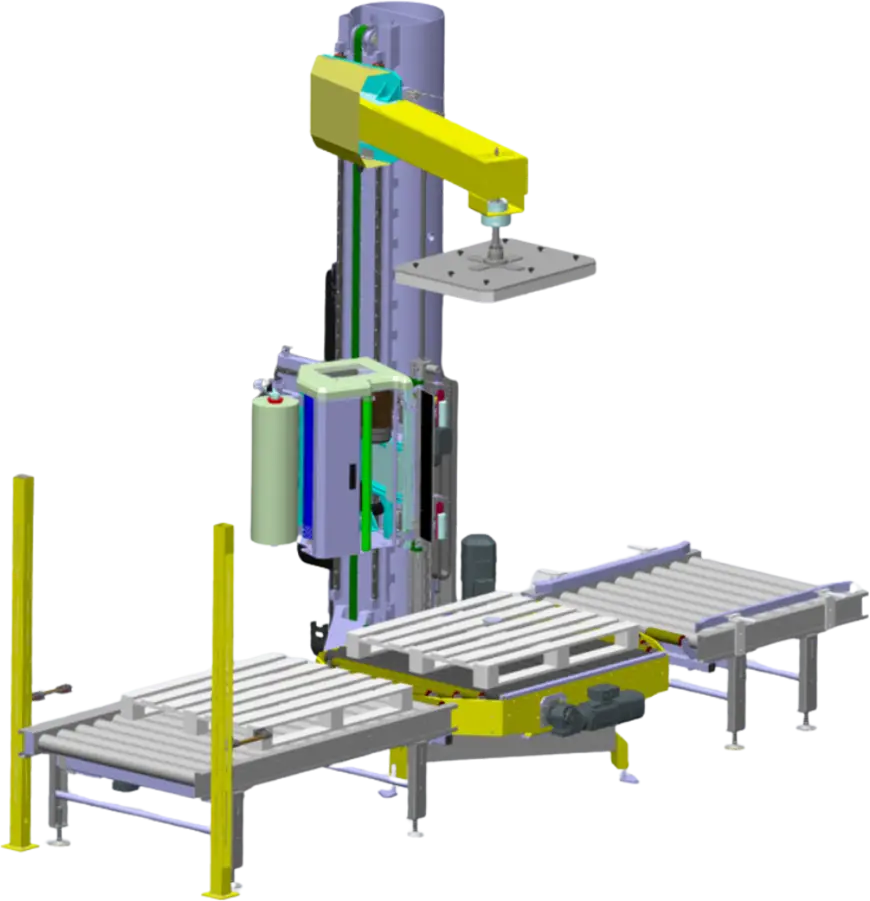

Banderoleuse à colonne avec robot cartésien compacte pour fin de ligne

Que fait SPIDER-C?

01 Il banderole automatiquement

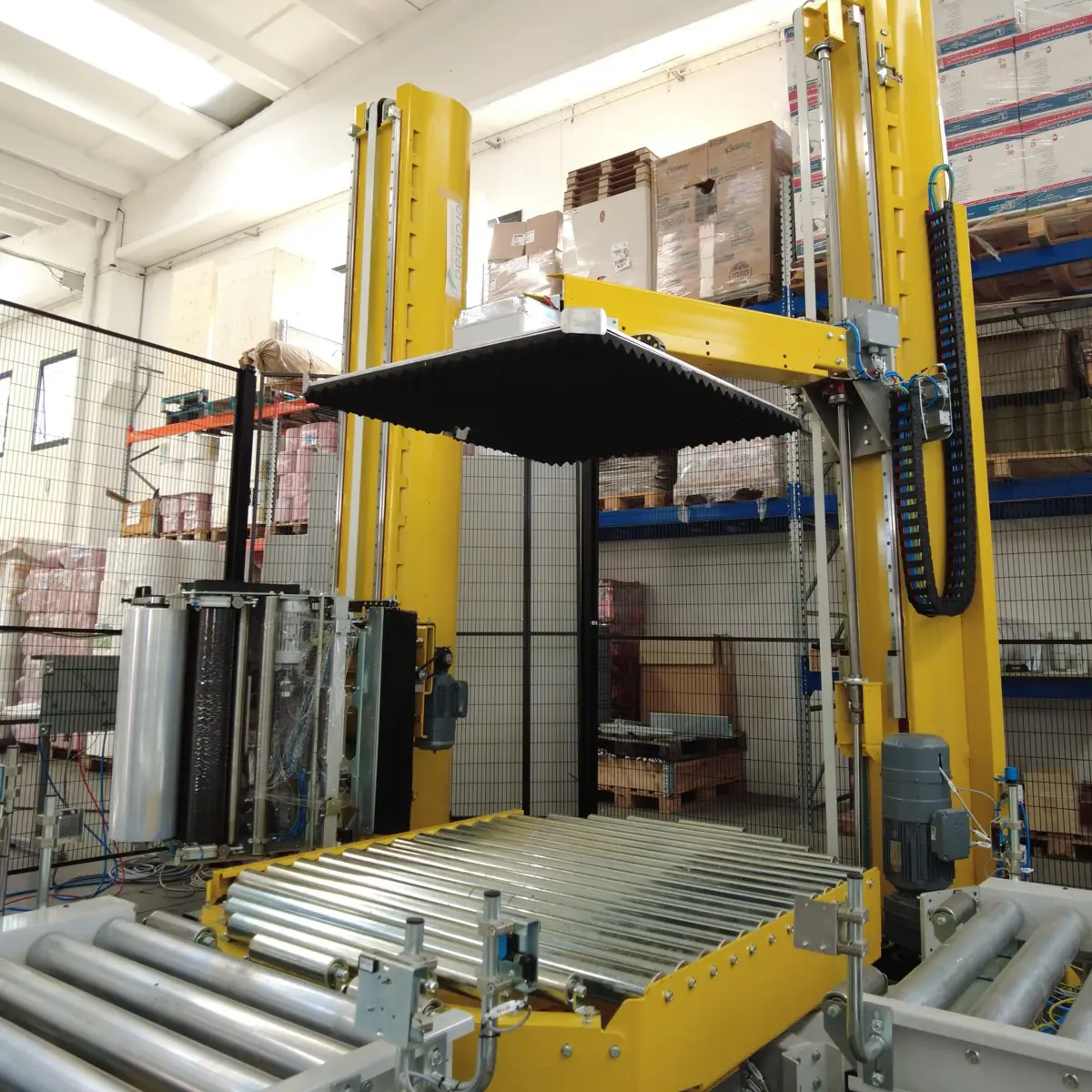

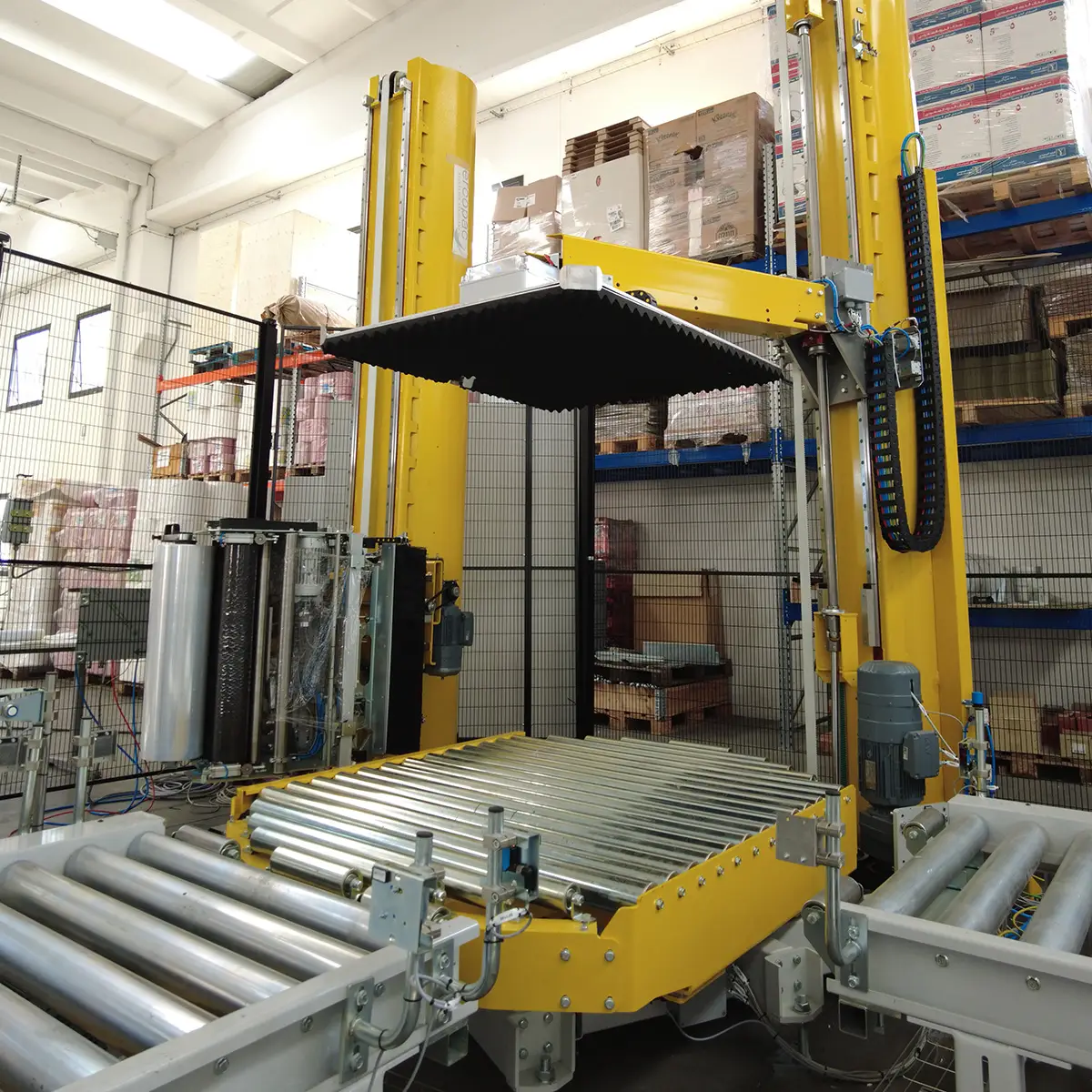

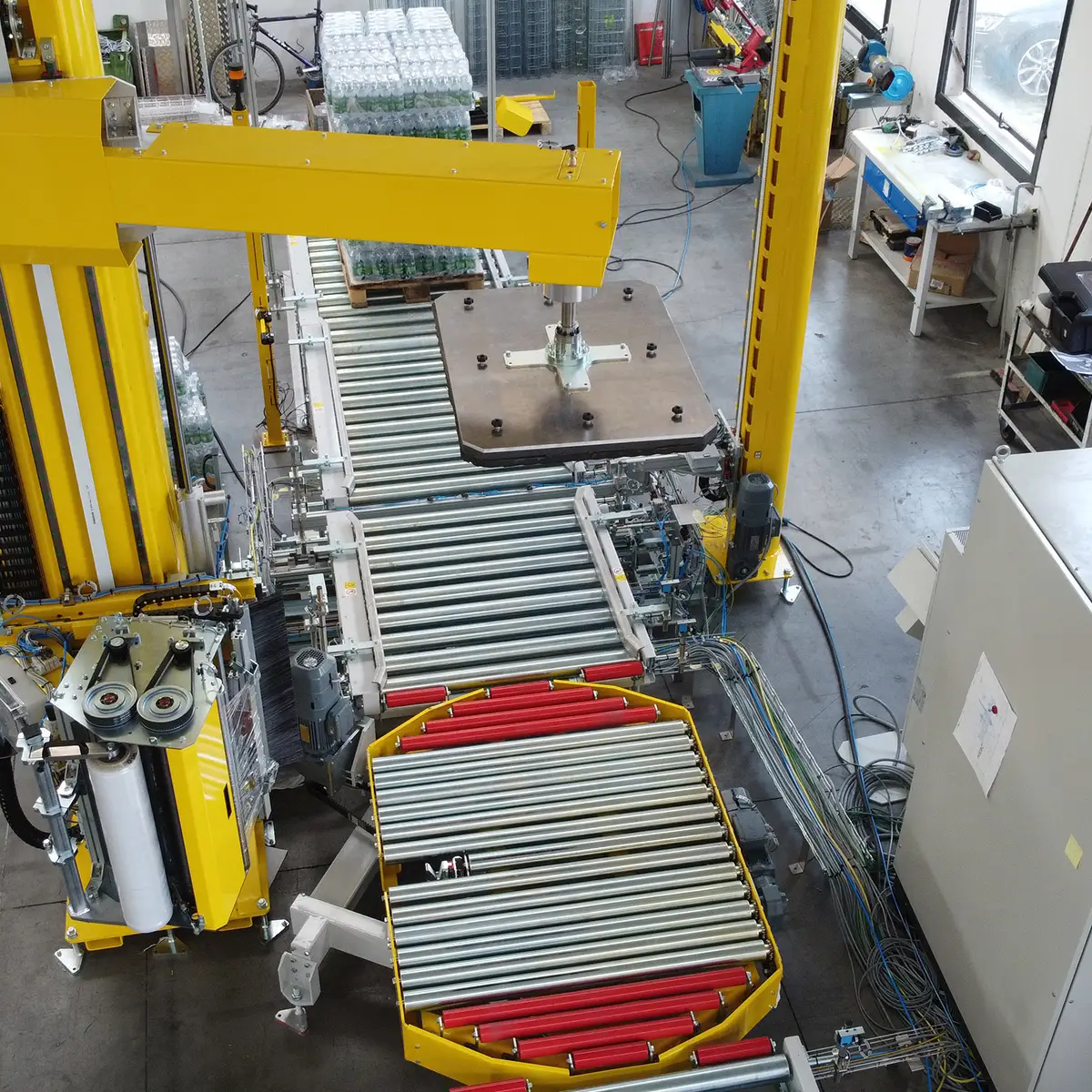

SPIDER-C est la banderoleuse à colonne d’Ercopac équipée d’un robot cartésien et d’un presseur, conçue pour le bandage automatique de palettes dans les secteurs des boissons, de l’alimentation, des produits en papier, des produits laitiers et autres.

02 Il garantit la continuité

La machine allie qualité d’enroulement, encombrement réduit et continuité de fonctionnement, s’adaptant aux demi-palettes, aux europalettes et aux palettes industrielles.

03 Il stabilise la charge

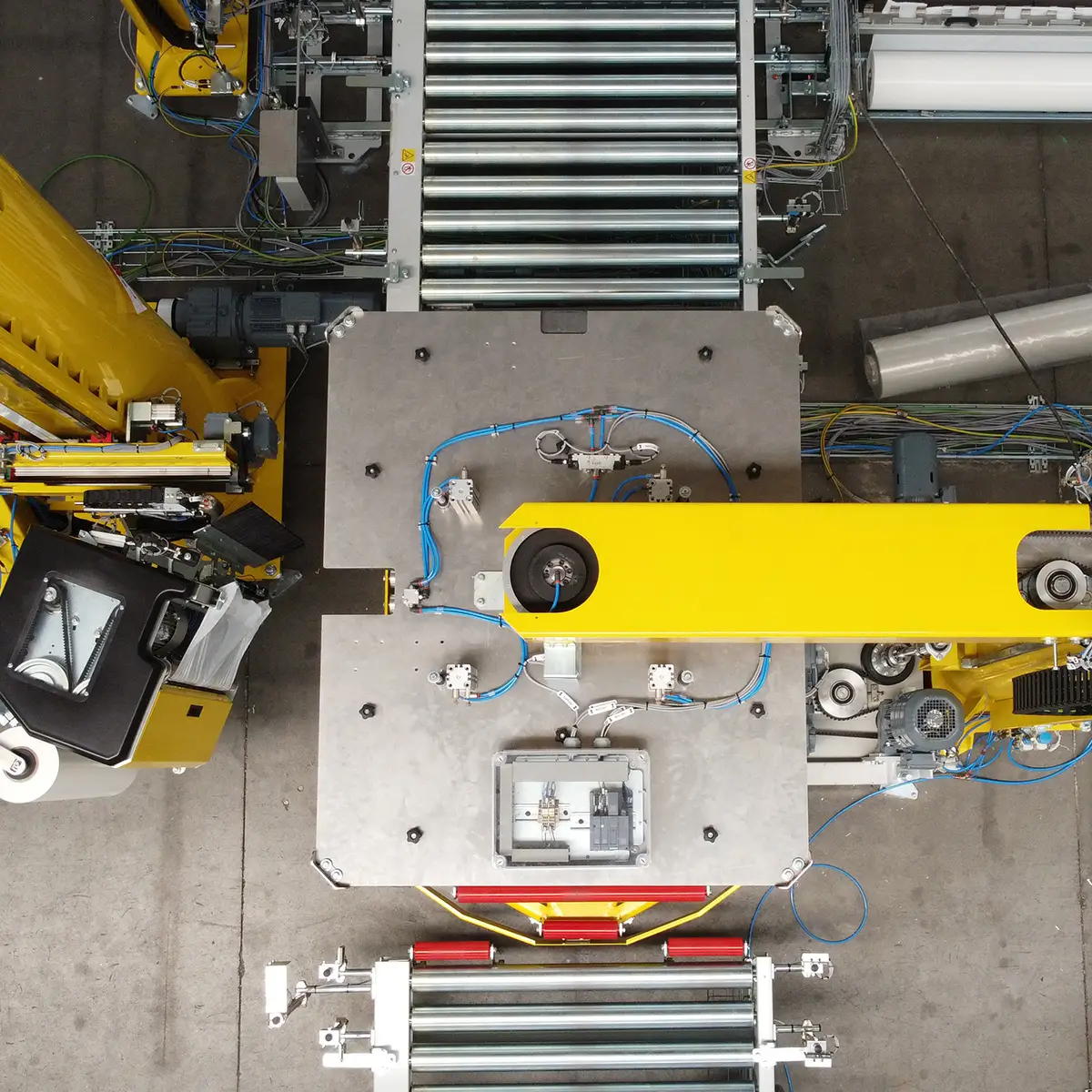

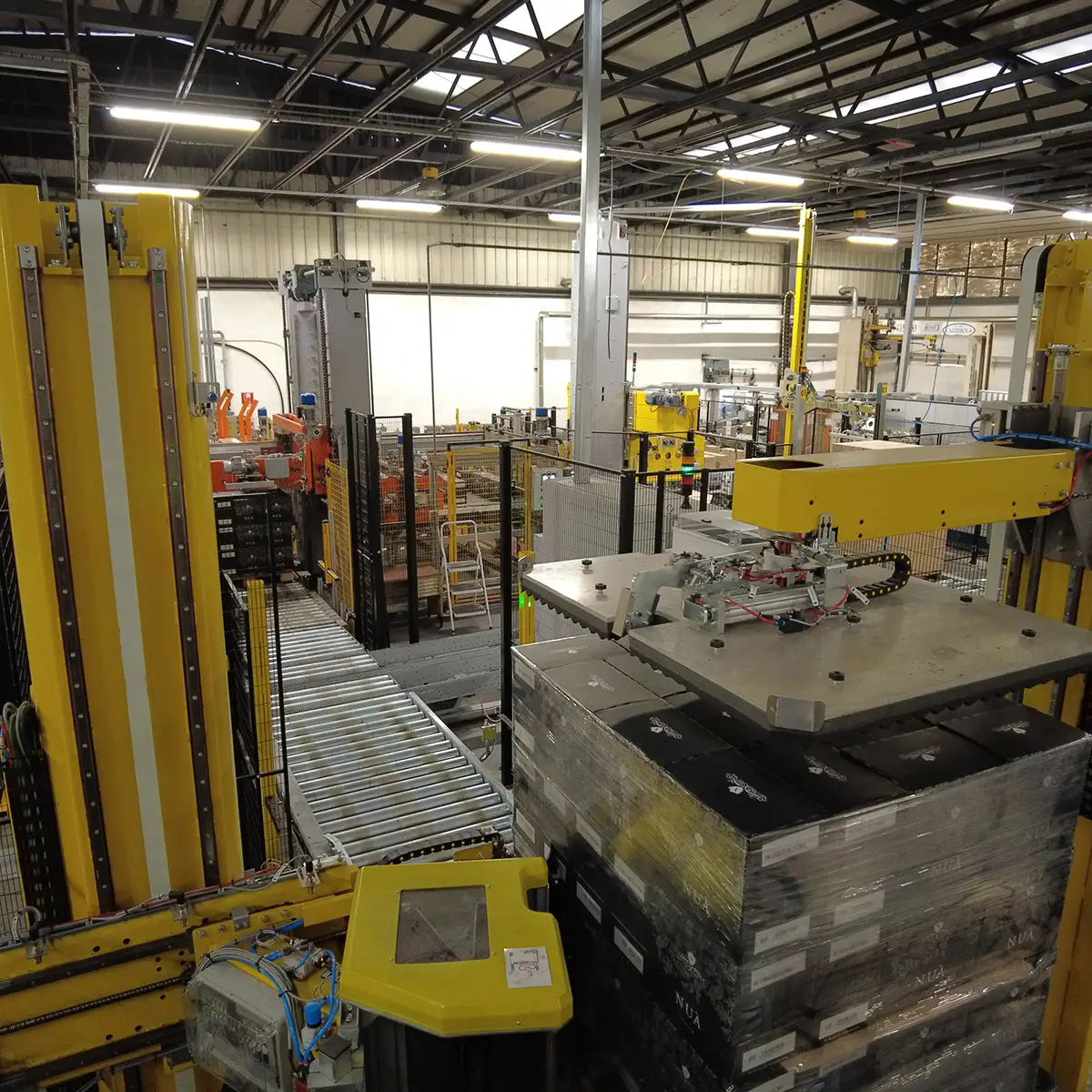

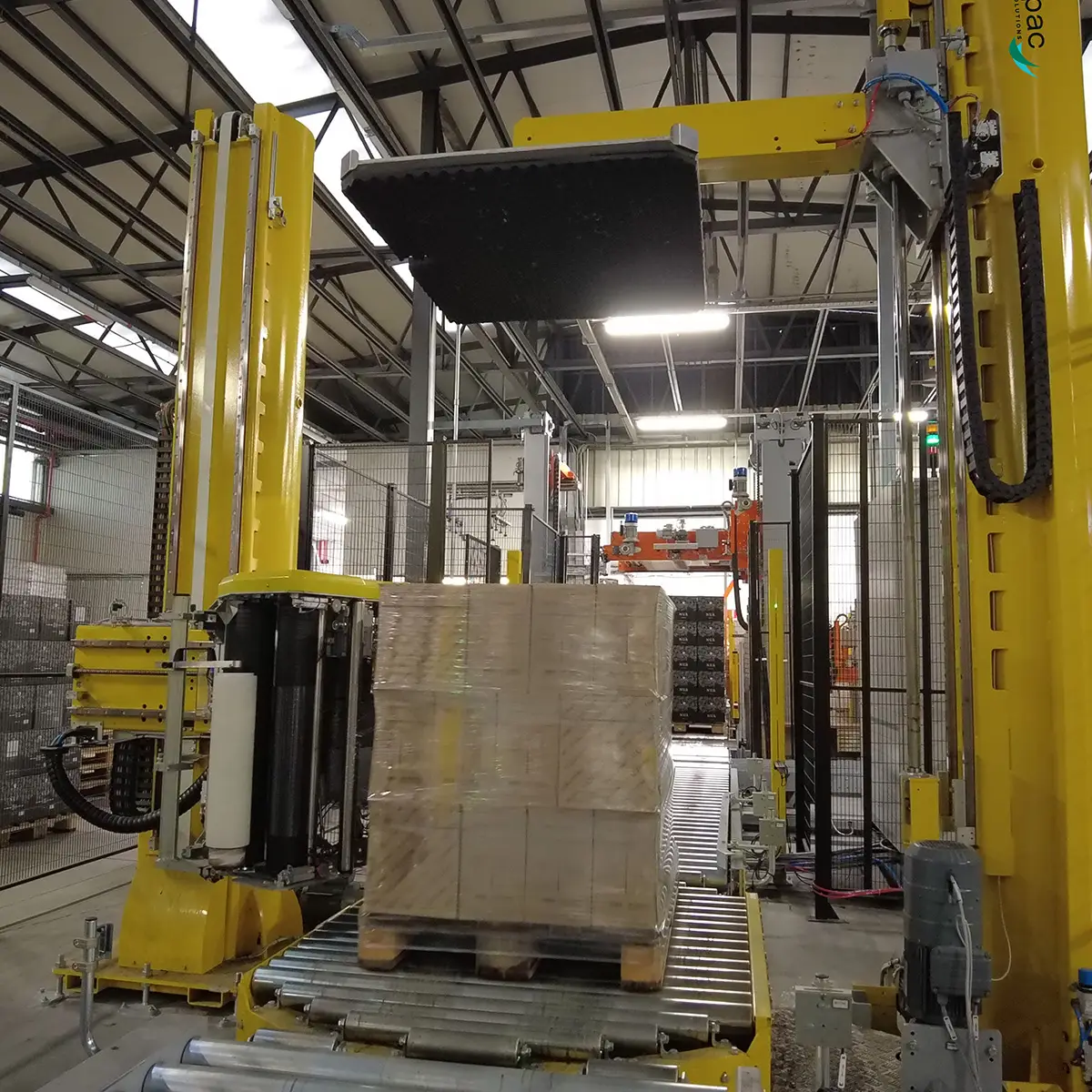

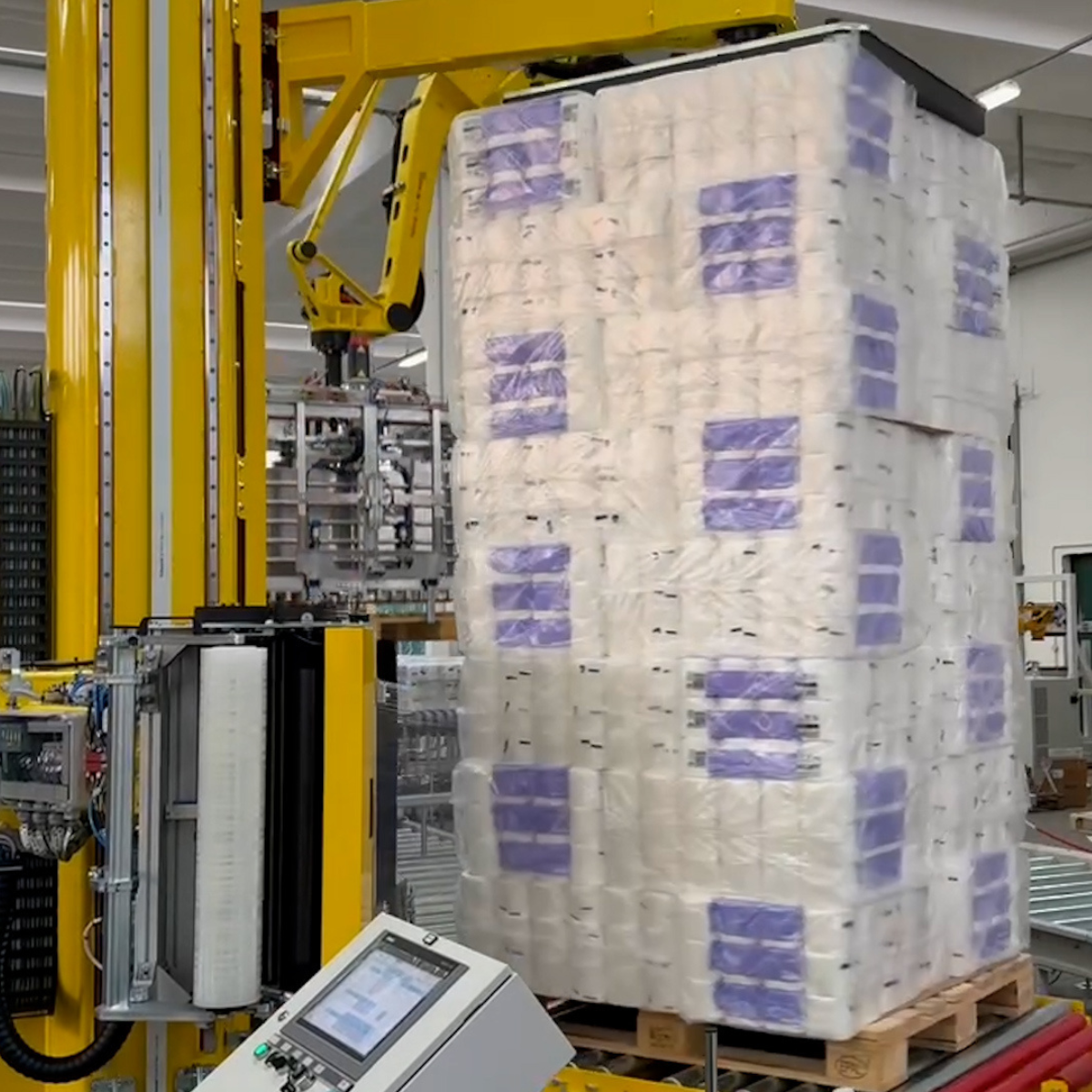

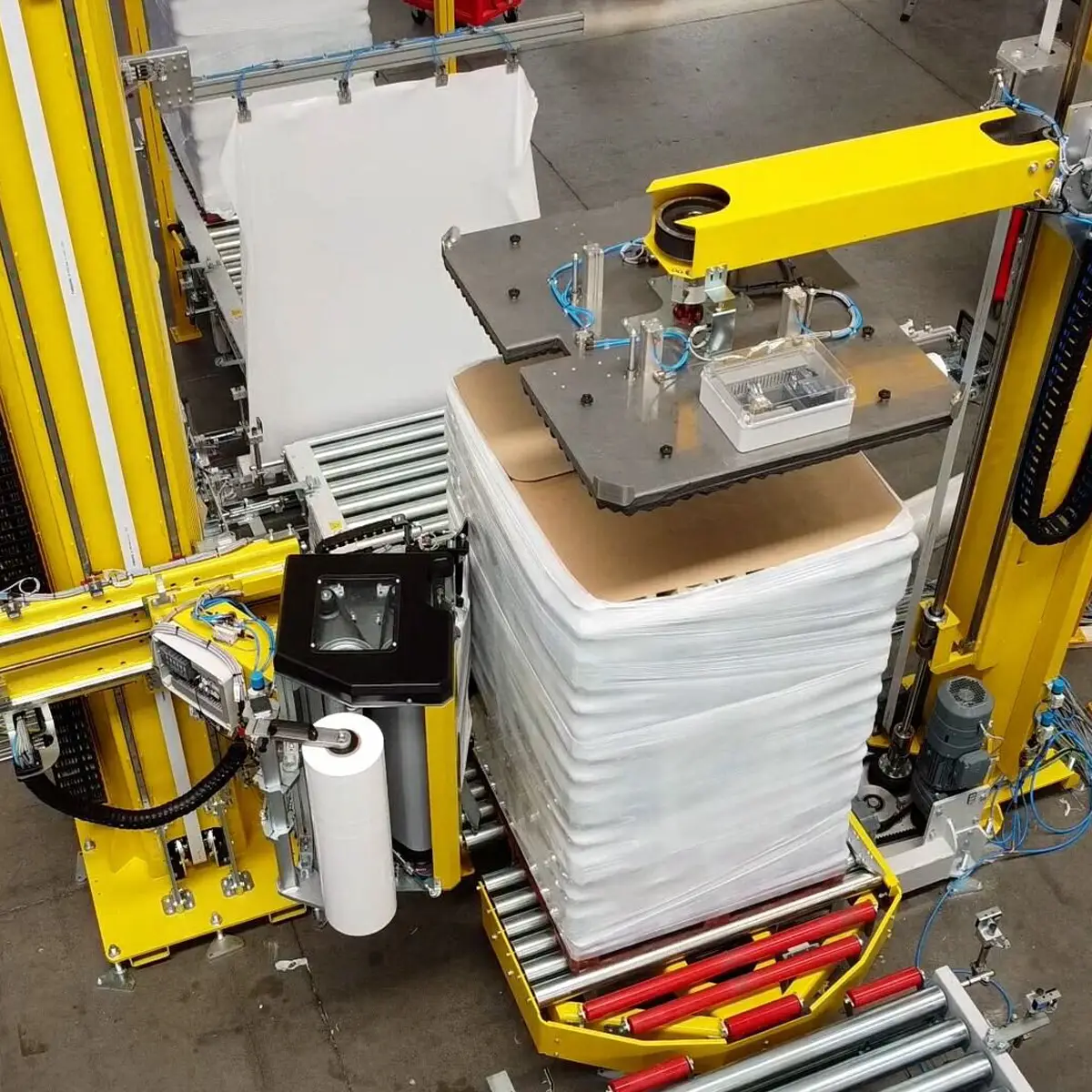

Contrairement à la SPIDER-S, la SPIDER-C est équipée d’un presseur libre ou motorisé qui stabilise la charge pendant le cycle d’emballage, permettant ainsi de travailler même sur des palettes moins stables ou des produits plus délicats tout en conservant une qualité d’emballage élevée.

04 Il permet de réaliser des économies

La structure modulaire de la gamme SPIDER garantit la compatibilité des principaux groupes et des pièces de rechange entre les modèles, facilitant les mises à niveau et limitant les coûts de gestion à long terme.

Types d'emballage et domaines d'application

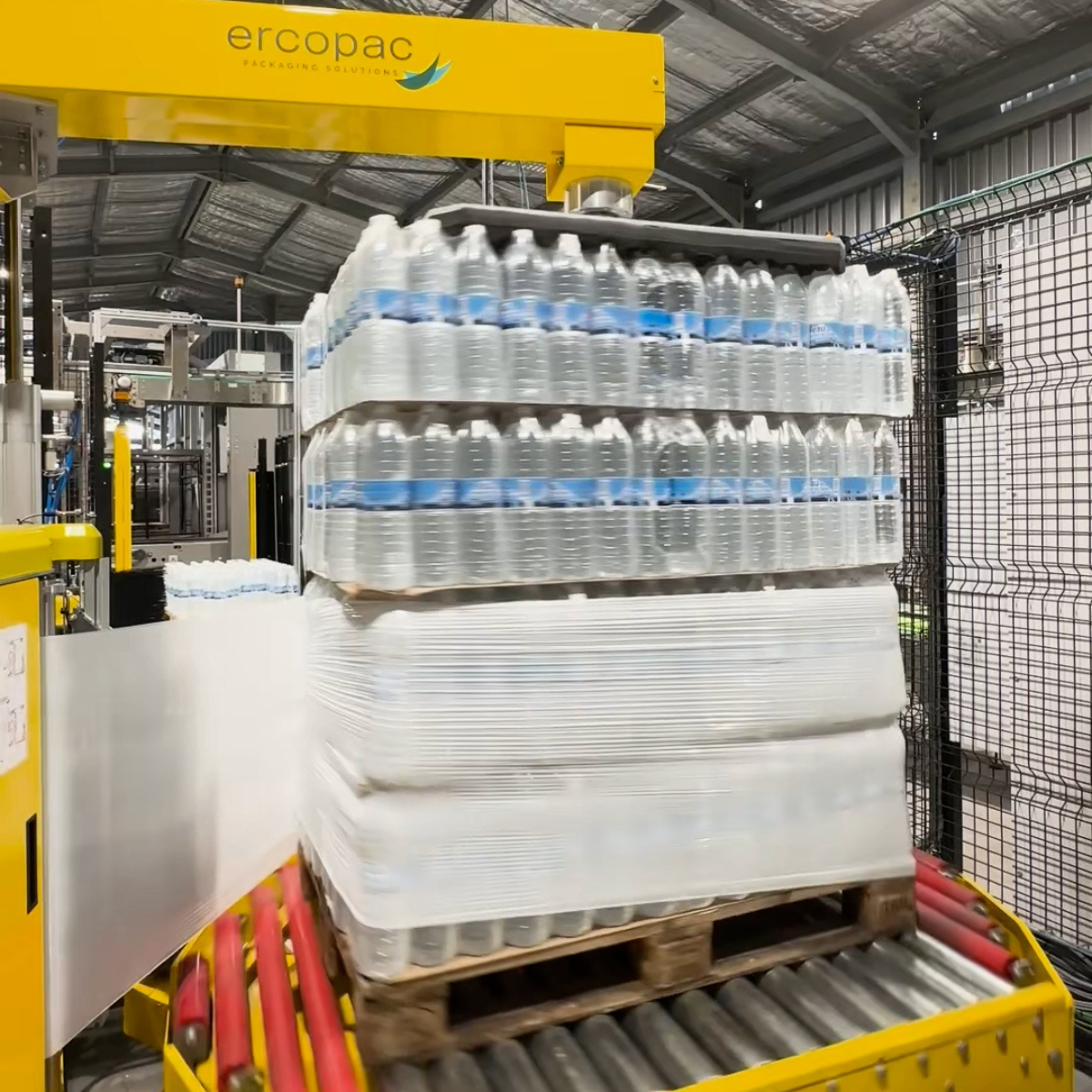

SPIDER-C prend en charge les principaux modes d’emballage: latéral, anti-poussière et anti-eau. Le cycle anti-eau breveté permet d’obtenir une protection complète de la palette en un seul cycle d’emballage, grâce à l’application de souffles et de contre-souffles qui maintiennent le film supérieur soulevé pendant l’enroulement.

Le système est adapté aux bouteilles, briques, canettes, boîtes et autres produits, conditionnés dans des cartons, des fardeaux, des sacs, des barquettes et autres emballages compatibles.

Performances et configurations de production

SPIDER-C est disponible en trois configurations aux performances croissantes:

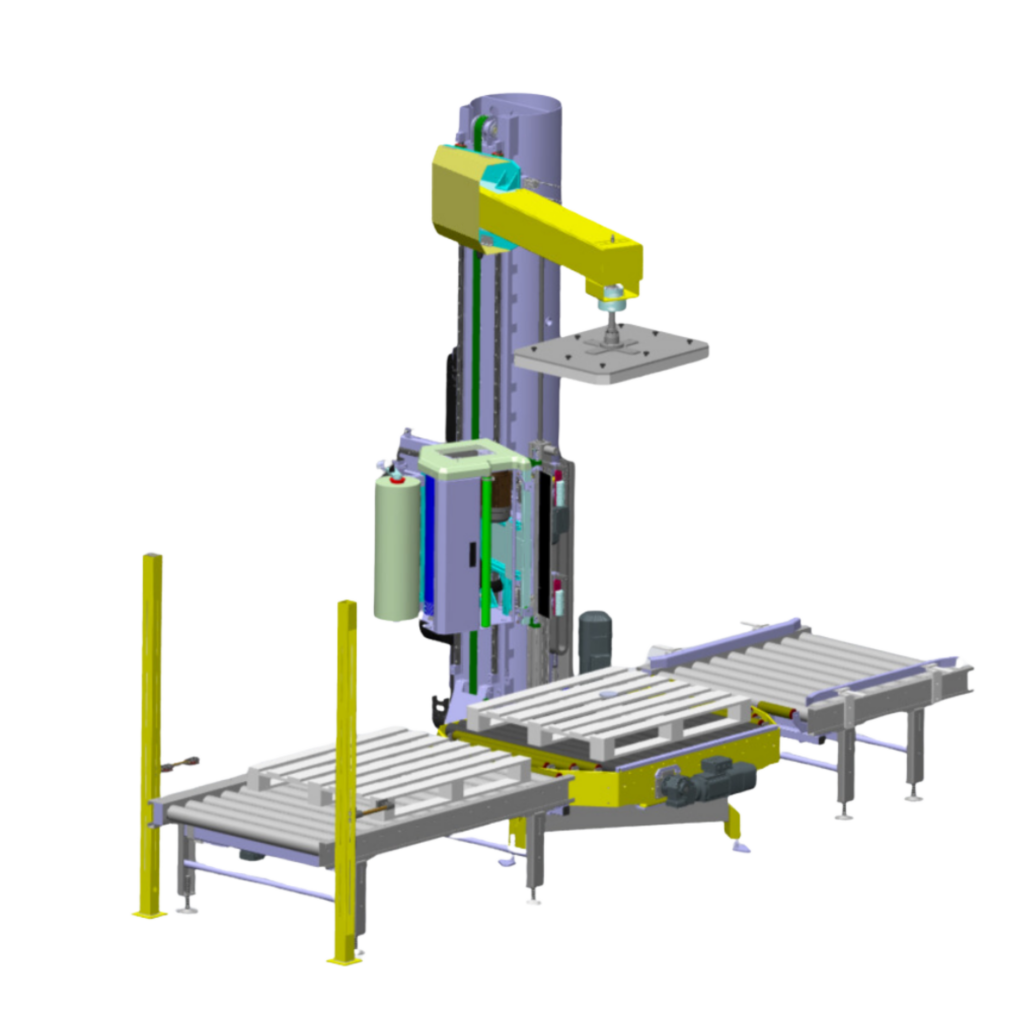

SPIDER C-F

avec presseur libre

Euro palette: 90 pal/h

Demi-palettes: 100 pal/h

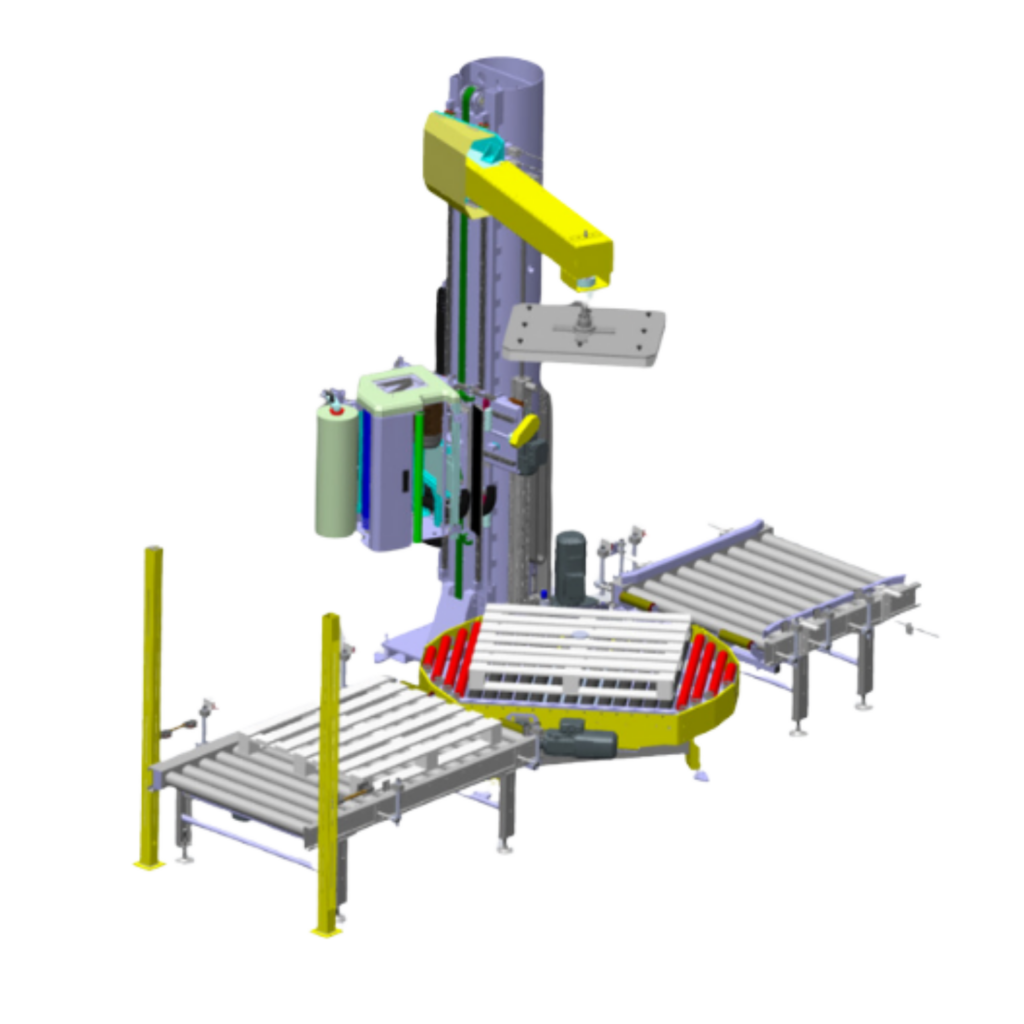

SPIDER C-M

avec presseur motorisé

Euro palette: 100 pal/h

Demi-palettes: 120 pal/h

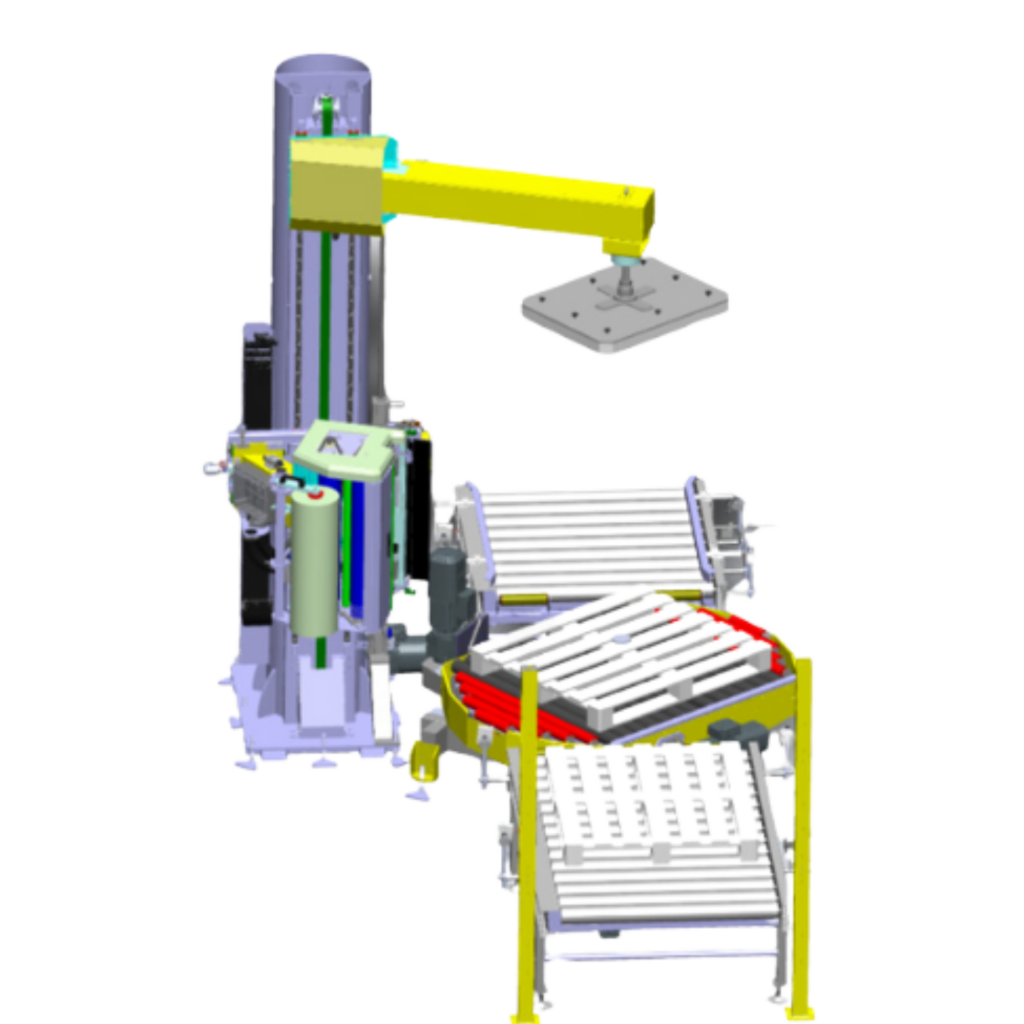

SPIDER C-HS

High Speed

Euro palette: 110 pal/h

Demi-palettes: 130 pal/h

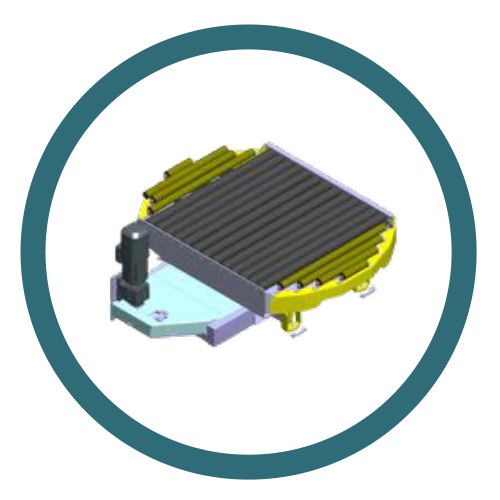

Les performances varient en fonction du type de palette et du nombre de tours de cerclage. La synchronisation entre le presseur et la table rotative est garantie dans toutes les conditions grâce à la transmission par courroie avec axe mécanique intégré.

Qualité de banderolage et continuité opérationnelle

L’une des caractéristiques distinctives de la gamme est la capacité à reproduire les mêmes mouvements entre les systèmes à colonne et les systèmes robotisés, Grâce à l’ajout du cinquième axe dans la tête de cerclage (breveté) SPIDER-C et SPIDER-S sont capables de reproduire la logique d’emballage de SPIDER-R, garantissant des caractéristiques homogènes en termes de stabilité de la charge et de qualité du produit fini.

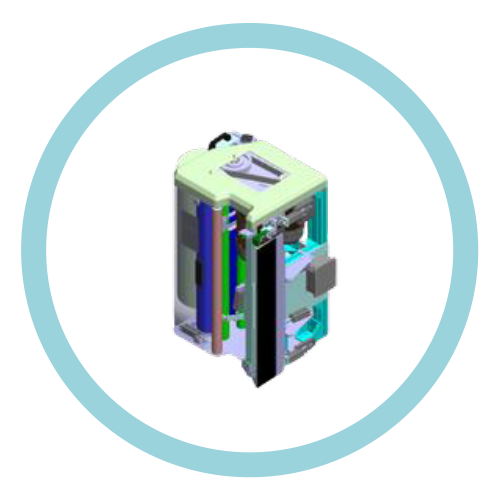

La position de la tête d’emballage (brevetée) garantit une précision maximale lors des opérations de découpe et de soudure grâce à la distance réduite entre la tête et le produit pendant le cycle, avec des diagonales plus rapides et un positionnement automatique du film dans les coins de la palette.

La qualité de l'emballage est assurée par plusieurs brevets en vigueur, notamment la distance réduite entre la tête d'emballage et le produit pendant le cycle.

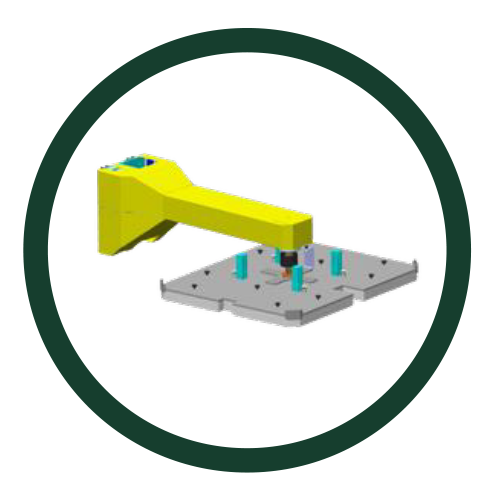

Changement automatique de tête et continuité opérationnelle

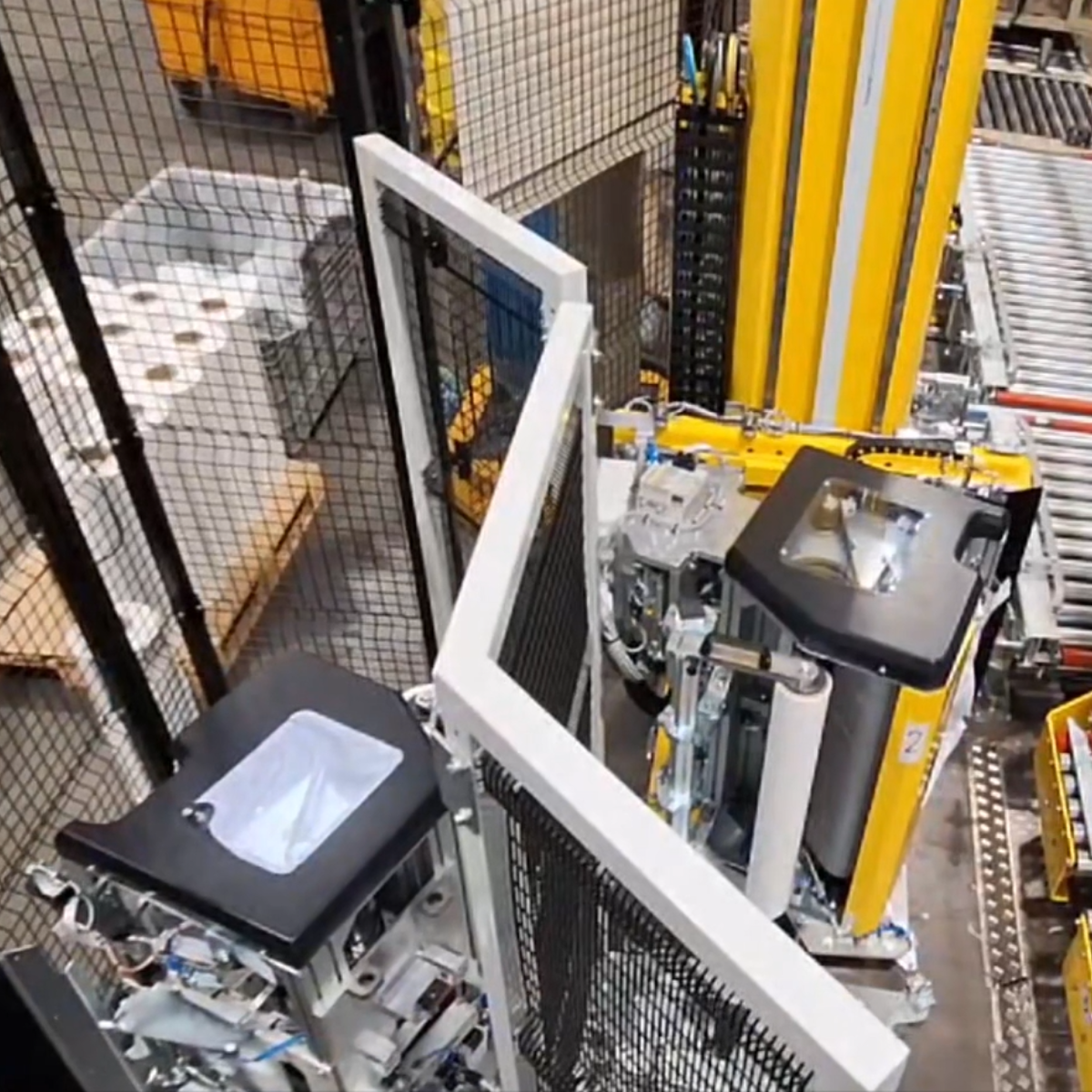

Le changement automatique de tête du SPIDER-C (breveté) s’effectue en 55 secondes, grâce à un ensemble rotatif composé de deux supports pivotant à 180°. La sécurité du système est très élevée : la tête ne peut pas se détacher de son support pendant le changement, même en cas d’erreurs logicielles ou humaines.

Les têtes d’enrubannage interchangeables permettent d’effectuer les opérations de remplacement du film en cas de rupture ou de changement de bobine sans interruption de la production et en toute sécurité.

Spécifications du film de banderolage

SPIDER-C fonctionne avec des films de 11 à 45 μ, avec une capacité de pré-étirage allant jusqu’à 500%. La bobine de 750 mm est la configuration recommandée, avec une économie de 10 à 20 % de film latéral et une compatibilité avec les films recyclables. Mais elle gère également des bobines de 500 mm et de 1000 mm.

OPTIONS

Options disponibles

SPIDER-C peut être configuré avec:

Changement automatique de tête en 55 secondes (breveté)
Dispositif de dépose de cornières
Système de perforation de film WASP (breveté)
Top-cover (breveté)
Centrage des palettes à l’entrée
Séparation des demi-palettes à l’entrée
Assemblage des demi-palettes à la sortie
Cordon supérieur
Soudeuse externe
Lecture automatique de la hauteur des palettes à l’entrée

Quand choisir SPIDER-C

Lorsque vous avez besoin d'une stabilisation verticale pendant le banderolage

Le presseur (libre ou motorisé) permet de maintenir la charge compacte pendant la rotation, en évitant les mouvements indésirables et en améliorant la qualité de l'enrubannage, même avec des produits délicats ou irréguliers.

Lorsque vous souhaitez améliorer la qualité de l'emballage sans augmenter la consommation de film

Grâce au contrôle mécanique de la charge et à la précision du cycle, il est possible d'obtenir une plus grande stabilité avec moins de matériau par rapport à des solutions moins évoluées.

Lorsque vous recherchez une solution équilibrée entre simplicité et performances

SPIDER-C offre un excellent compromis entre investissement, fiabilité et performances

Lorsque vous travaillez avec des lignes à productivité moyenne à élevée

Adapté aux contextes où la continuité opérationnelle et une qualité constante sont requises, sans nécessairement atteindre les vitesses maximales des systèmes robotisés. Jusqu'à 130 palettes/h avec SPIDER C-HS.

Lorsque vous devez gérer plusieurs types de produits sur la même ligne

Grâce à sa configurabilité et à la gestion des recettes, il s'adapte facilement à différents besoins sans interventions complexes sur la machine.

Demandez la fiche technique du SPIDER-C

Remplissez le formulaire pour recevoir les spécifications techniques de l'emballeuse à colonne SPIDER-C et évaluer la configuration la mieux adaptée à votre ligne de finition.

EXTRA

DISPOSITIF DE DÉPOSE DE CORNIÈRES

Pinces à cornières simple/double

Magasin à cornière simple ou changeur de cornière automatique

SYSTÈME DE PERFORATION

Système innovant de perforation du film conçu pour empêcher la formation de condensation à l'intérieur de la palette.

Le système permet une perforation automatisée sur les quatre côtés de la palette, s'adaptant avec précision aux spécifications de chaque format

PRODUITS ASSOCIÉS

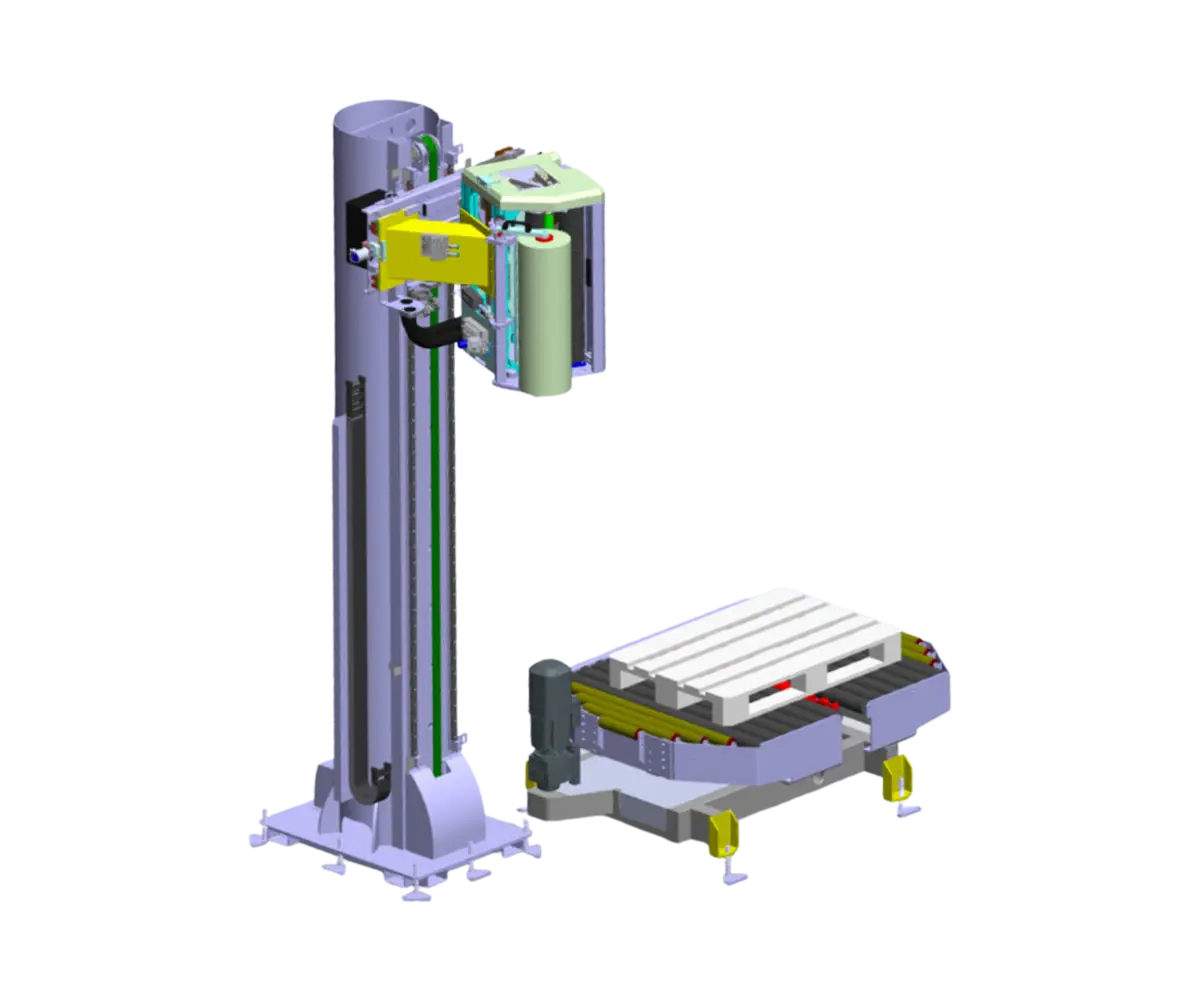

Spider-S

Système de banderolage
avec robot cartésien

Notre gamme de banderoleuses à colonne se distingue par sa qualité de banderolage, ses hautes performances et sa compacité.

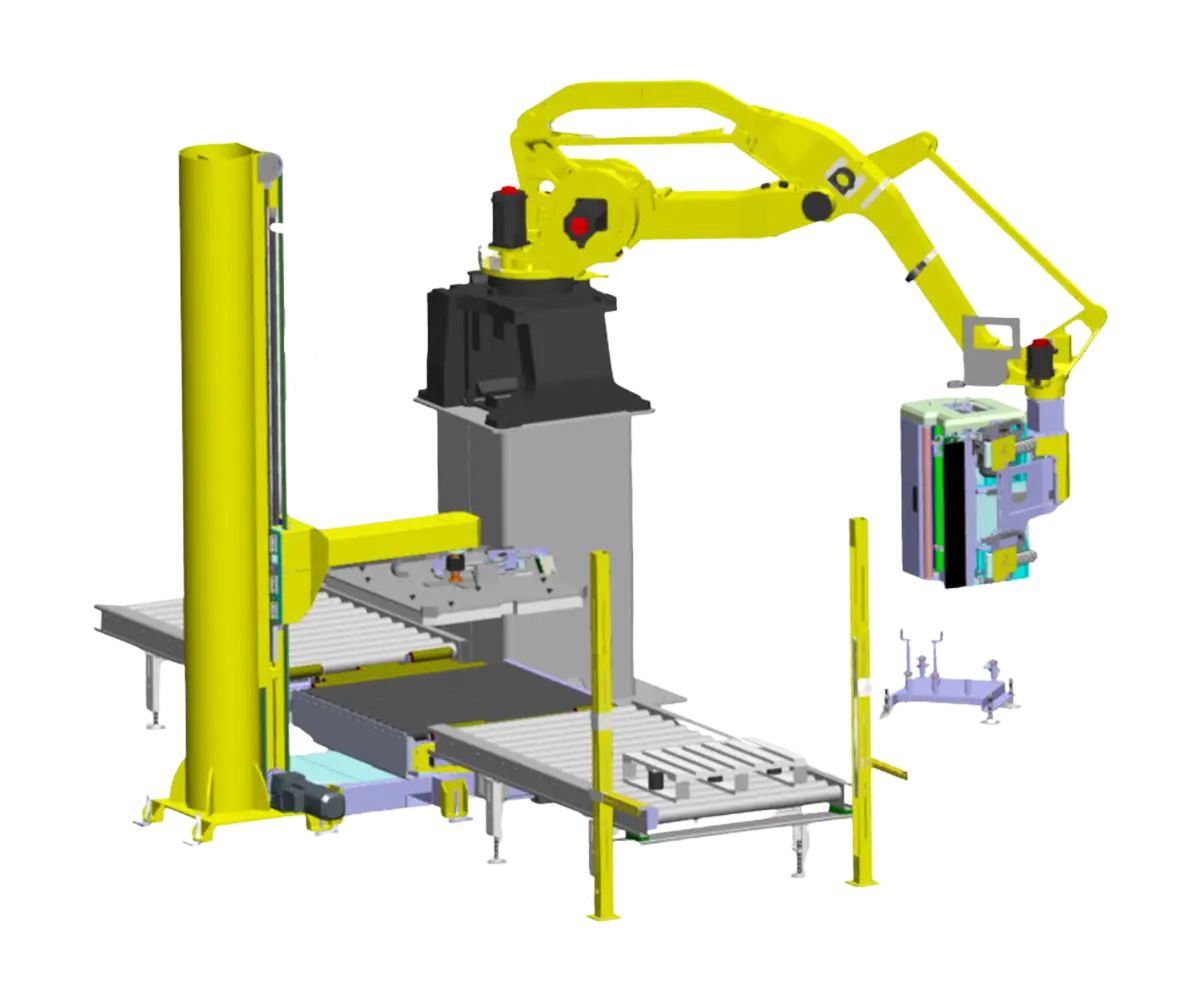

Spider-R

Système de banderolage

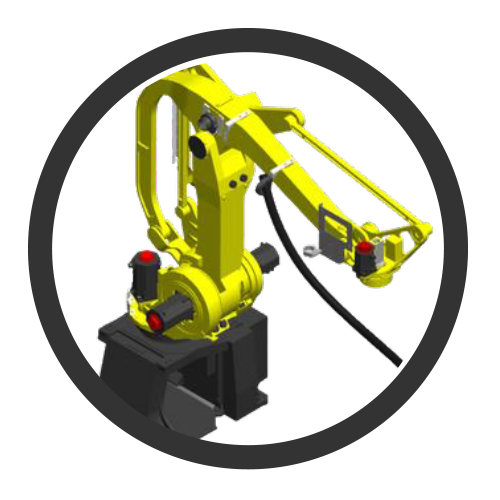

avec robot ANTHROPOMORPHE

Notre gamme de banderoleuses robotisées se distingue par sa qualité de banderolage, ses hautes performances et sa compacité…

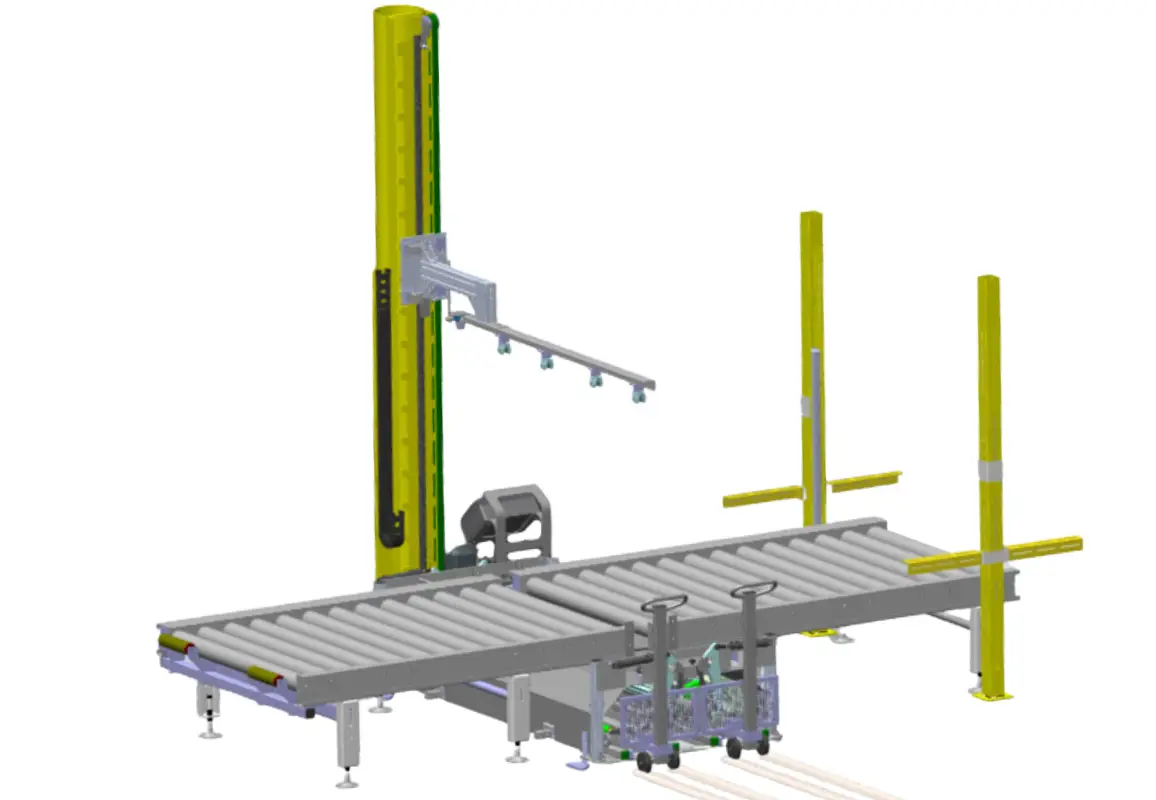

HERON
