PALETTISATION ROBOTISE PAR COUCHES POUR LIGNES A CADENCE ELEVEE

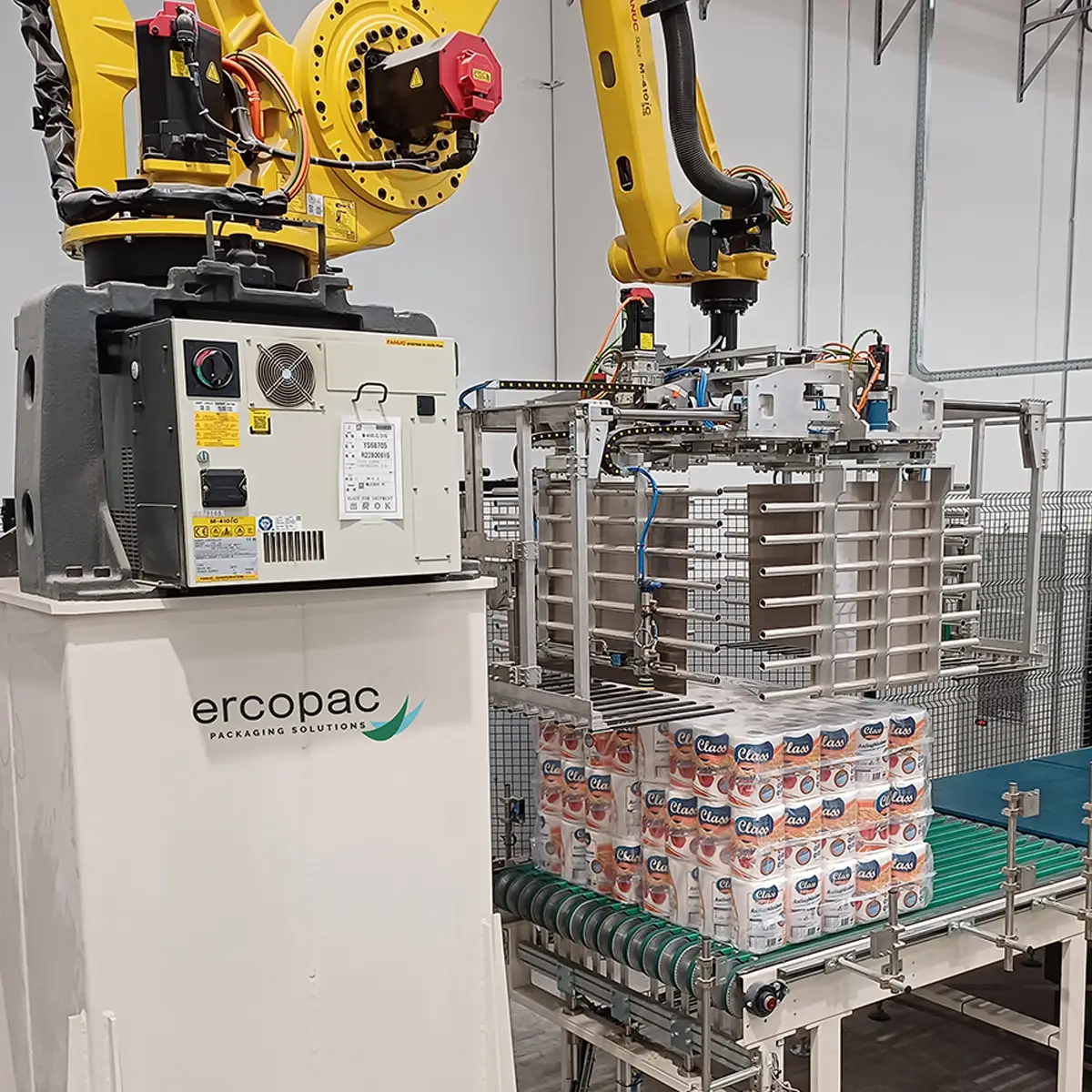

Système de palettisation robotisé par couches pour lignes à cadence élevée: il prélève, compacte et dépose la couche sur la palette avec précision.

Deux configurations standard avec pince motorisée pour les Boissons (jusqu'à 250 kg) et le Tissu (jusqu'à 70 kg), jusqu'à 9/10 couches/min.

Précision

Pince motorisée avec ouverture/fermeture contrôlée et cloisons latérales pour le redressement: la couche est déjà parfaitement formée avant d'être déposée sur la palette.

Hautes performances

Jusqu'à 9/10 couches/min selon le type de produit. Gestion de plusieurs lignes en entrée.

Flexibilité de configuration

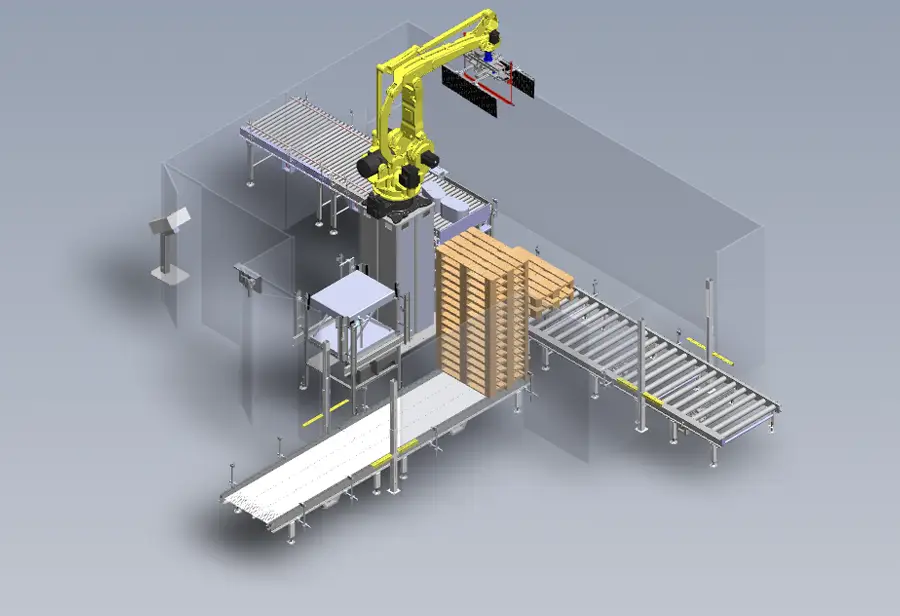

Adaptable à l'agencement disponible, au type de palette et aux équipements de ligne requis. Pinces sur mesure disponibles pour des applications spécifiques.

Fiabilité opérationnelle

MTBF du robot jusqu'à 80 000 heures. Gestion intuitive via un IHM dédié.

Palettisation robotisée par couches

Le fonctionnement de DRAGONFLY

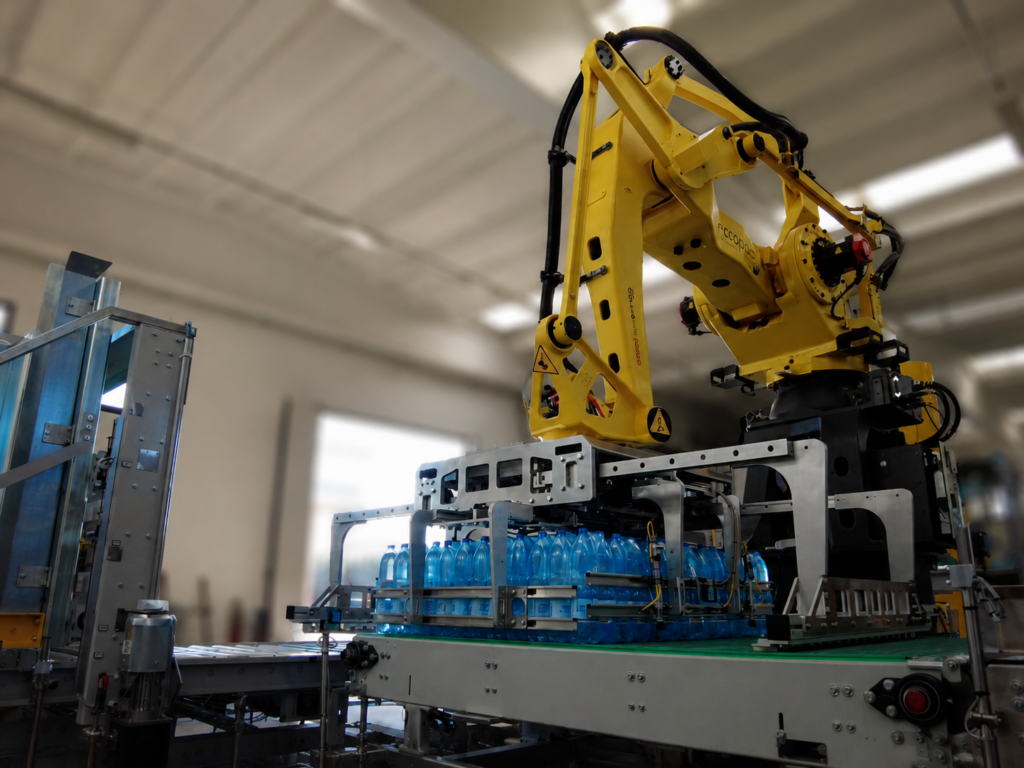

01 Il forme la couche

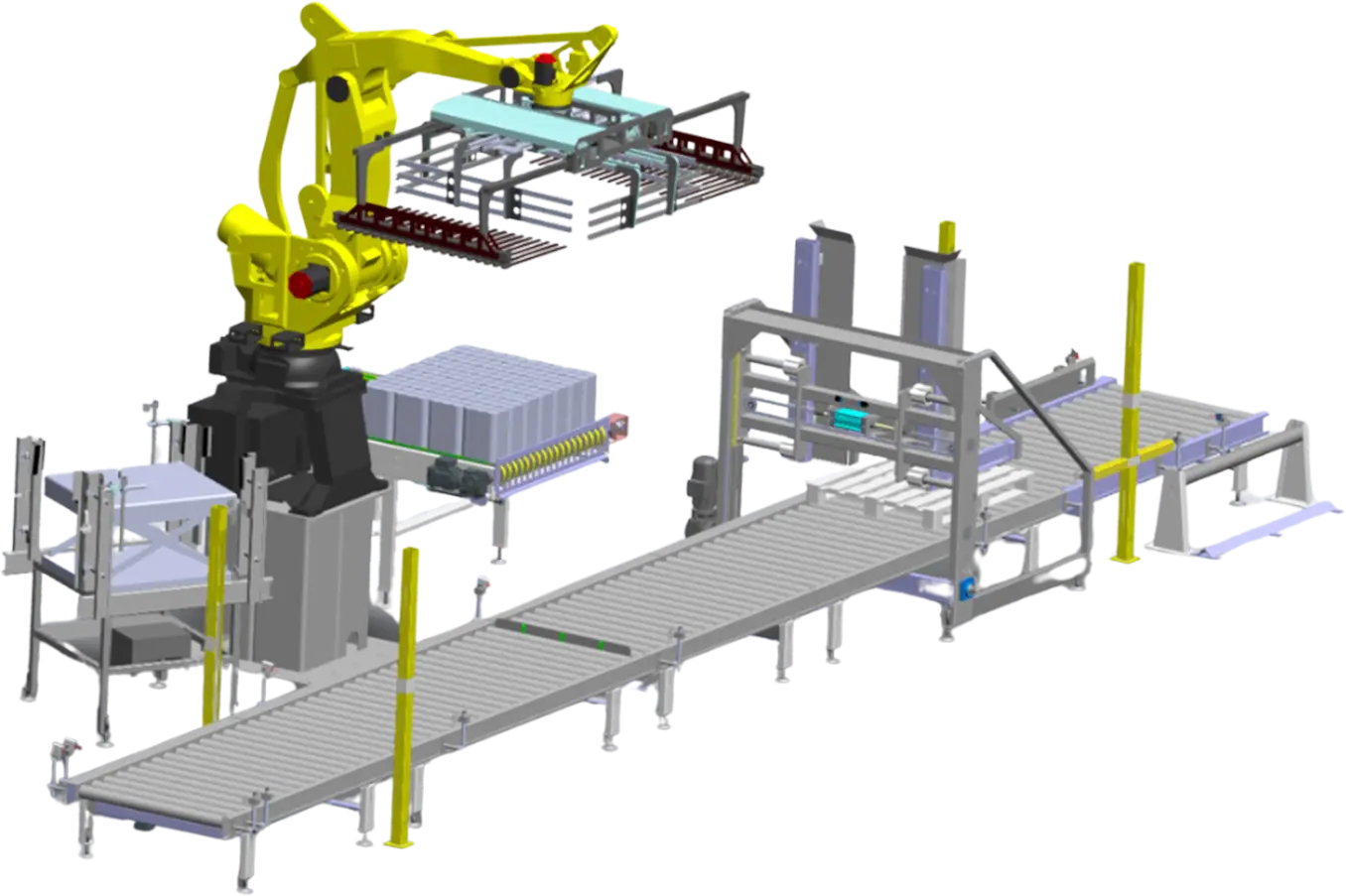

DRAGONFLY est le palettiseur automatique d’Ercopac conçu pour la formation automatique de palettes complètes grâce à la manutention de couches entières de produits.

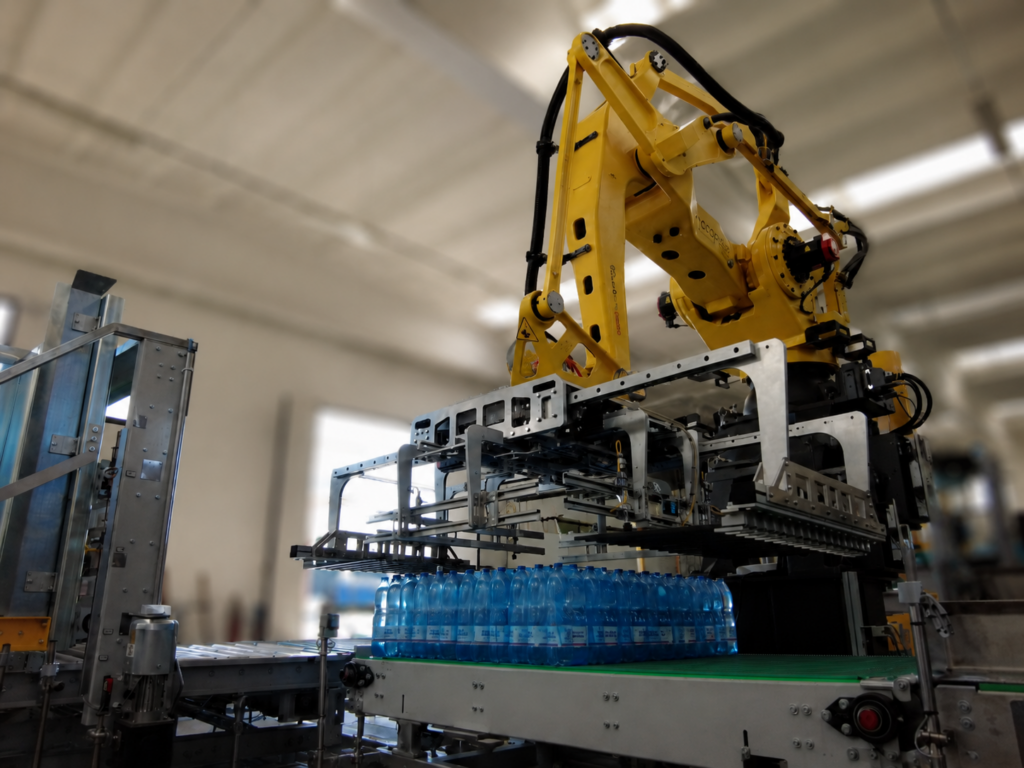

02 Il assure la stabilité

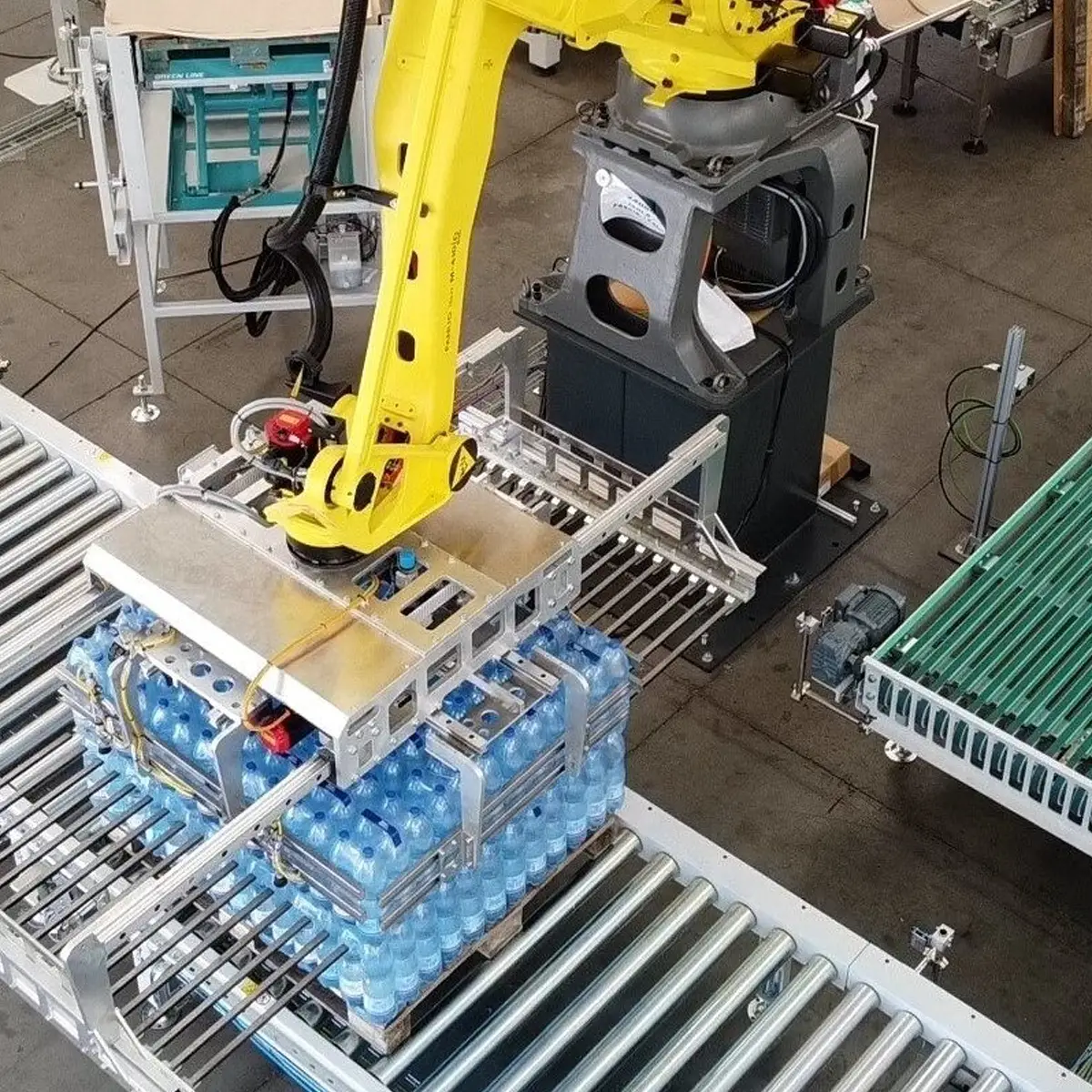

Le système prélève la couche sur la ligne, la compacte avec précision et la dépose sur la palette, garantissant une grande stabilité de la charge, l’uniformité de la couche et une vitesse de production maximale.

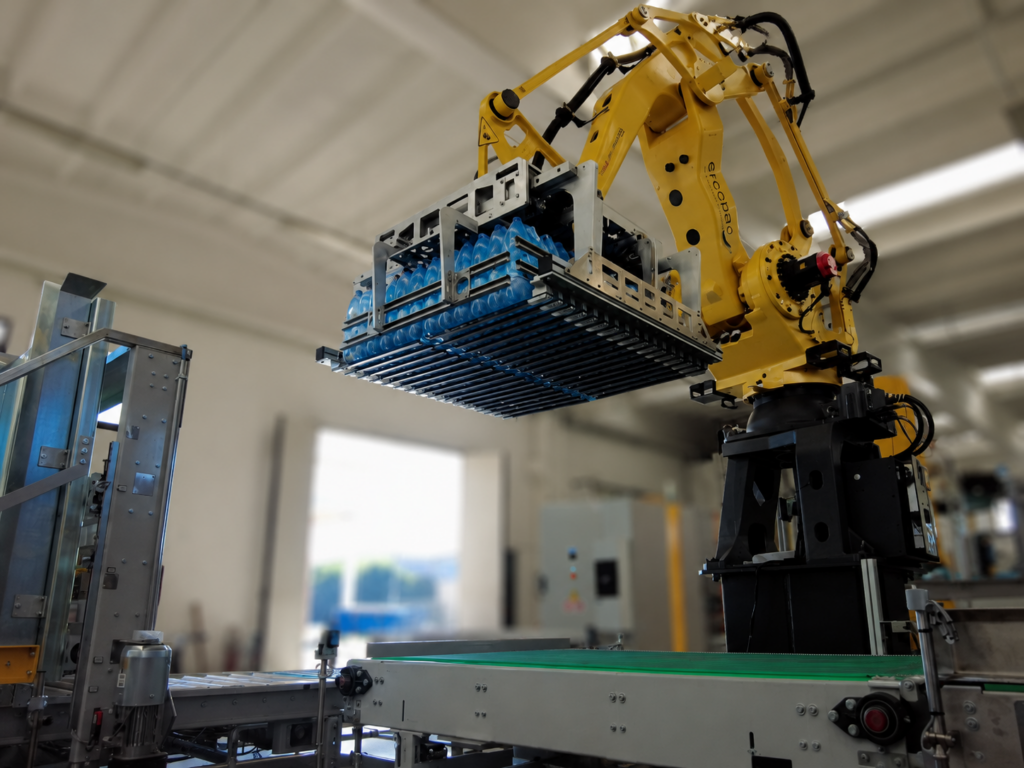

03 Il dépose avec précision

Contrairement aux systèmes à prise unique comme LYNX, DRAGONFLY gère des masses compactes en un seul mouvement: le défi ne réside pas dans la prise d’un produit individuel, mais dans le contrôle précis de la couche entière jusqu’au moment de la dépose.

04 Il améliore la productivité

C’est la raison pour laquelle DRAGONFLY est le choix naturel pour les lignes à haute productivité où vitesse et stabilité de la palette doivent coexister.

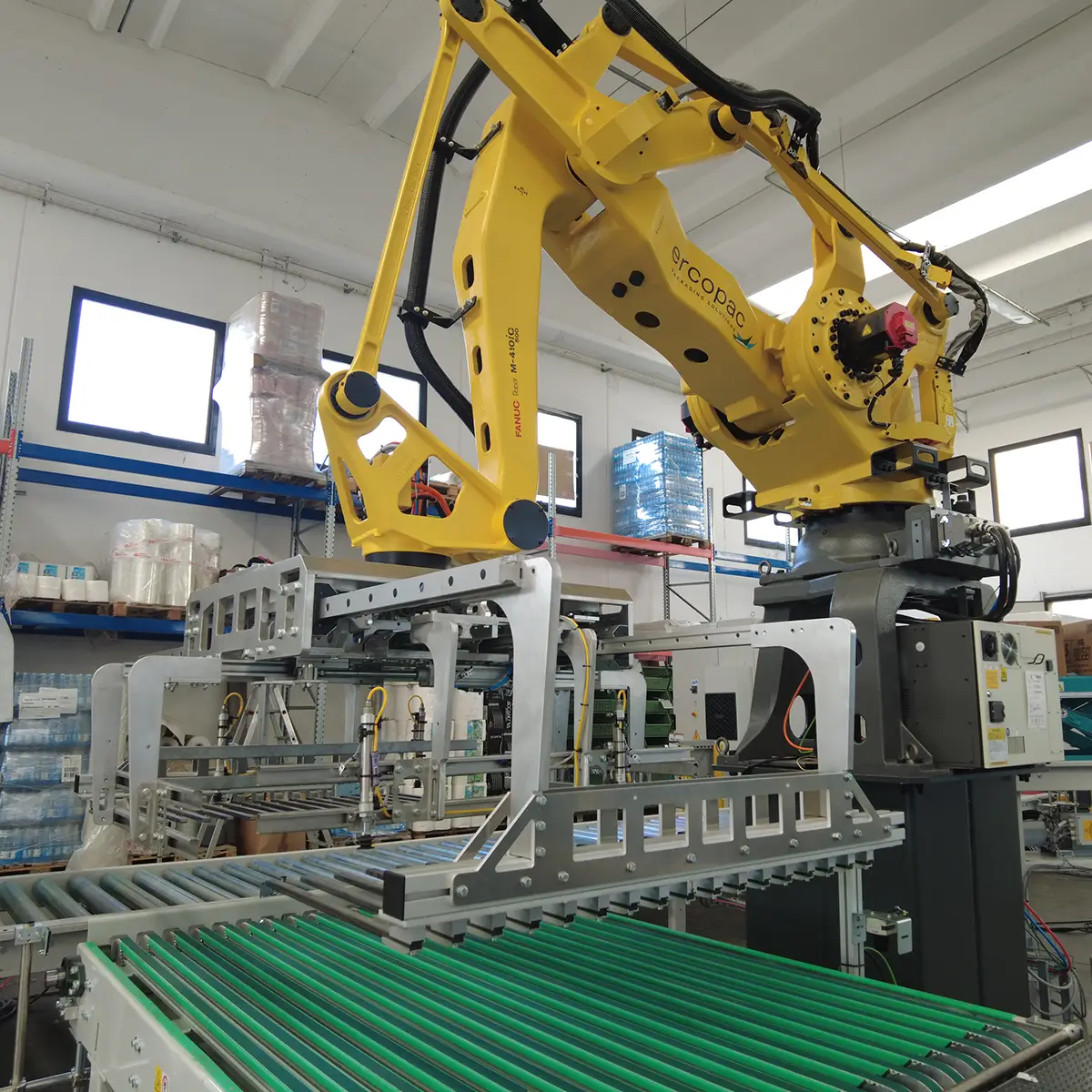

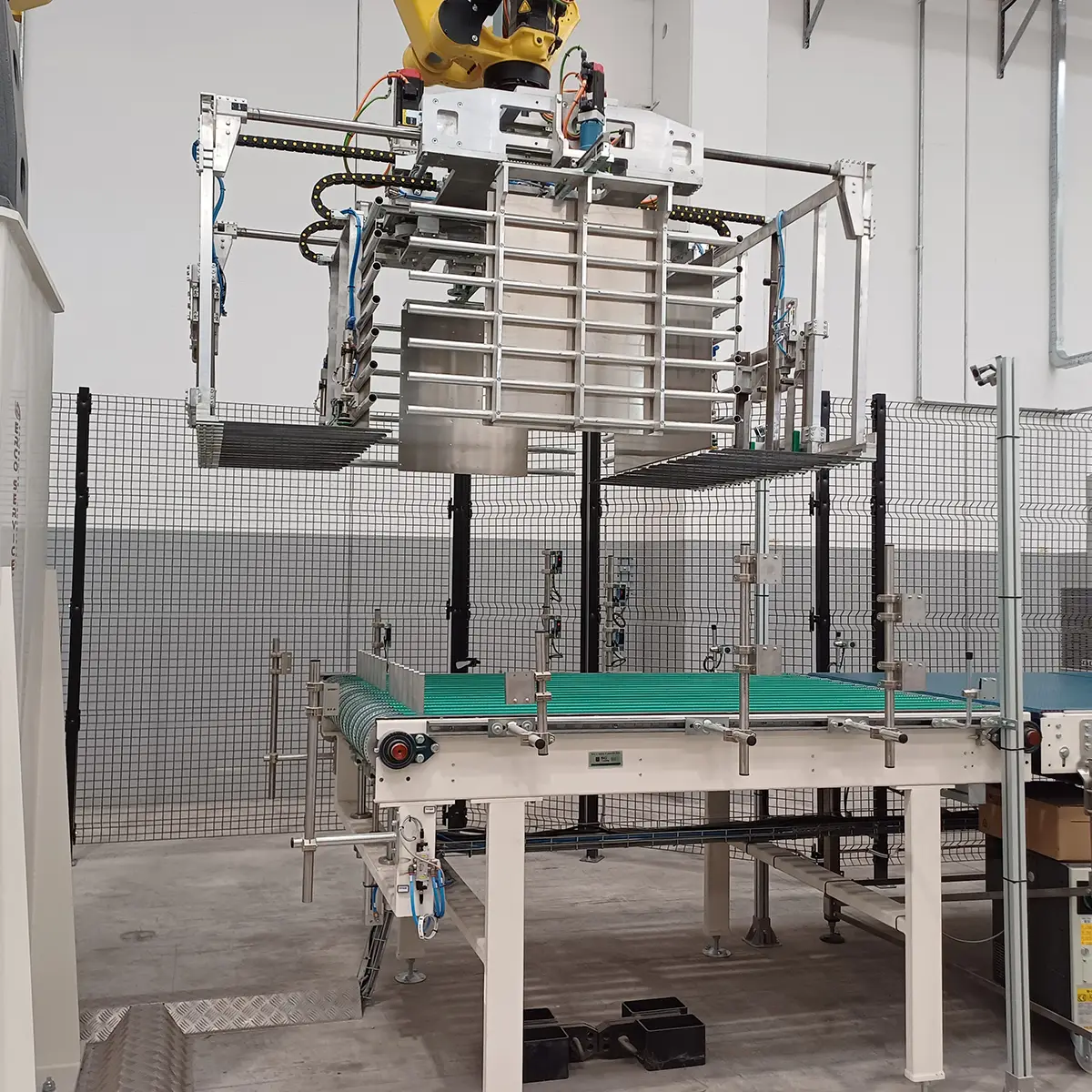

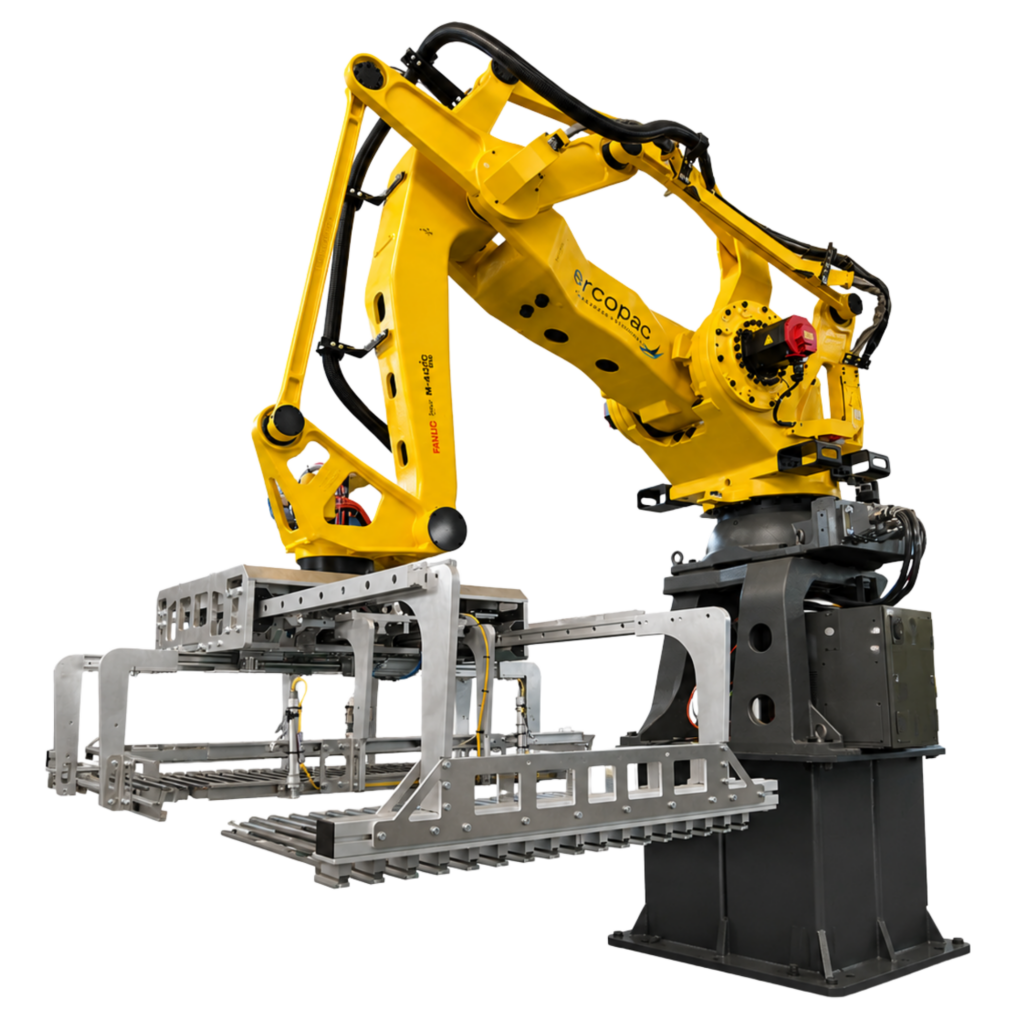

La pince motorisée: contrôle de la couche de la préhension au dépôt

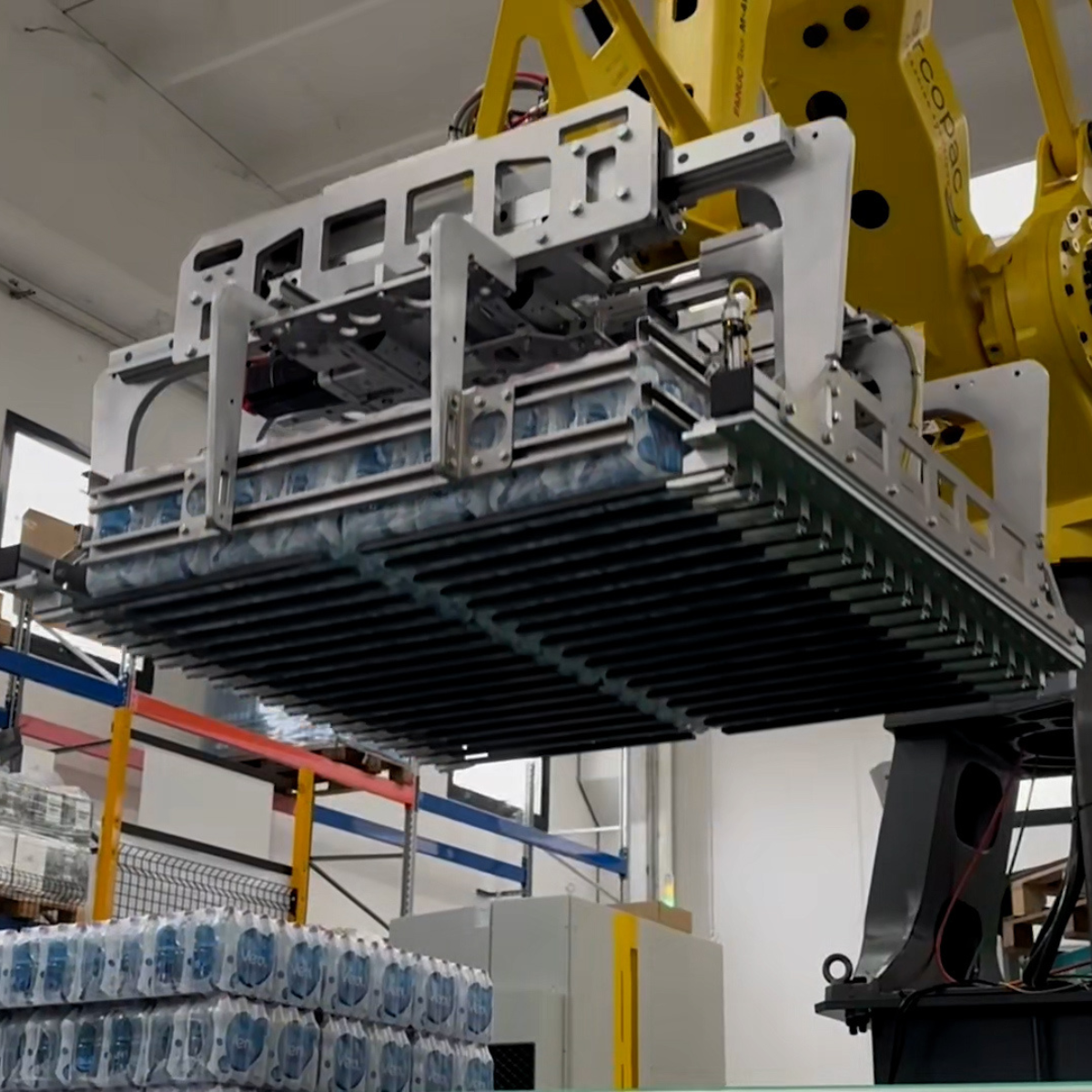

Le cœur de DRAGONFLY est la pince motorisée de haute précision, conçue pour maintenir l’équerrage, l’alignement et la compacité de la couche tout au long de la manutention. La pince intègre trois motorisations dédiées:

Ouverture et fermeture de la pince à fourche, gérées comme un axe supplémentaire par le contrôleur du robot
Deux parois latérales pour l’alignement et le maintien du produit, gérées comme des axes supplémentaires

Cette architecture dépasse les limites de la palettisation par couches traditionnelle : déformation des organes de préhension sous des charges élevées, perte de la géométrie de la couche pendant le transfert, difficultés avec les produits instables. Avec DRAGONFLY, la couche est déjà parfaitement formée avant même de toucher la palette.

La pince motorisée avec confinement latéral garantit précision et uniformité avant le dépôt, réduisant ainsi les interventions et augmentant la vitesse globale.

Pinces disponibles:

Beverage, Tissue et configurations personnalisées

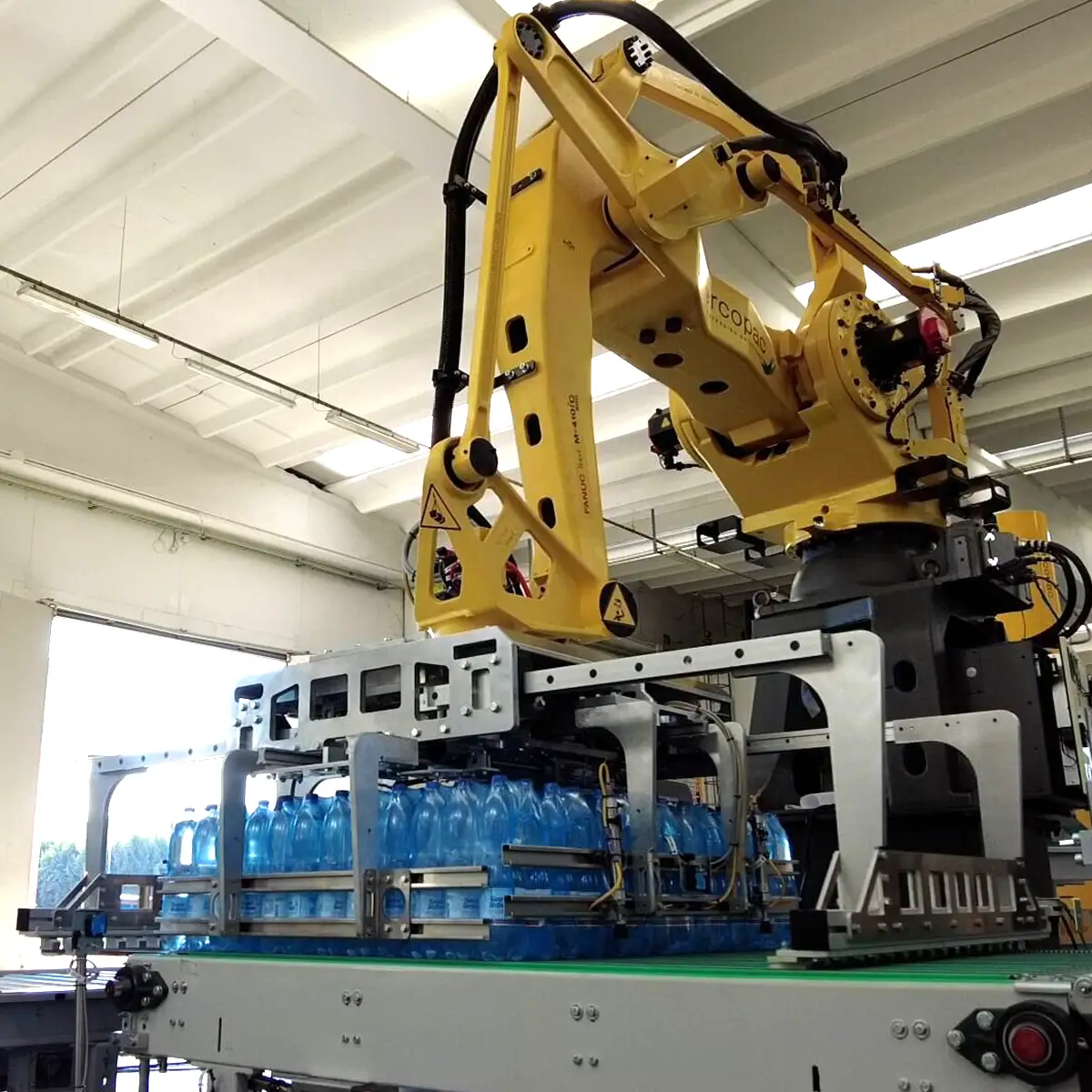

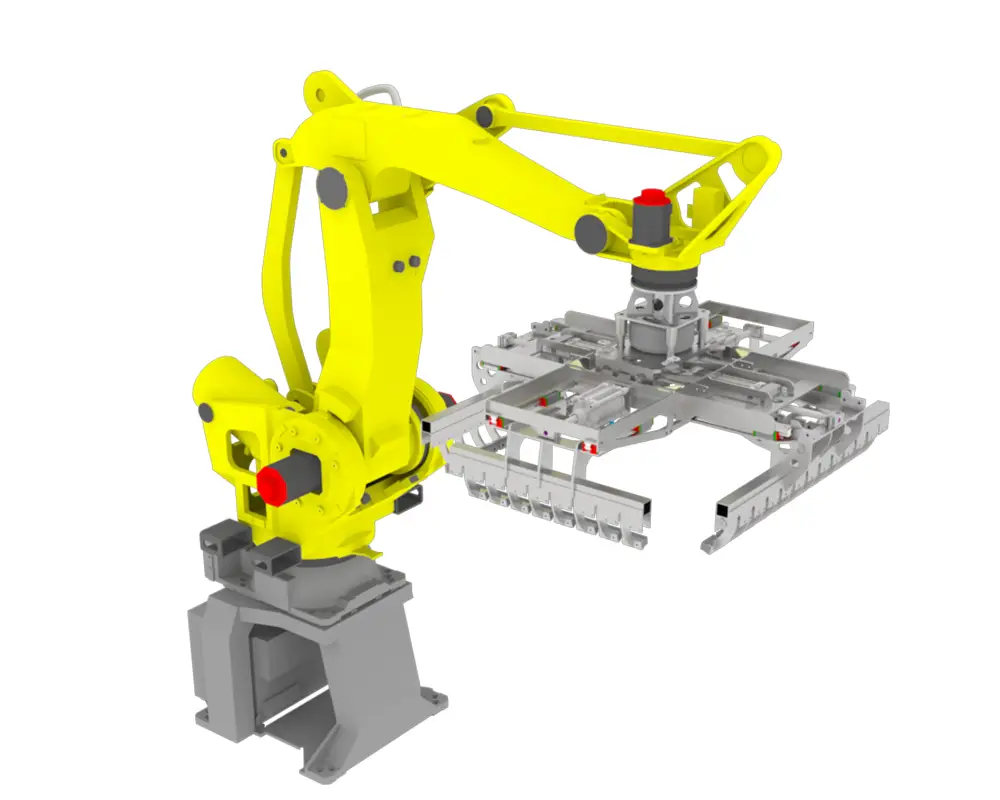

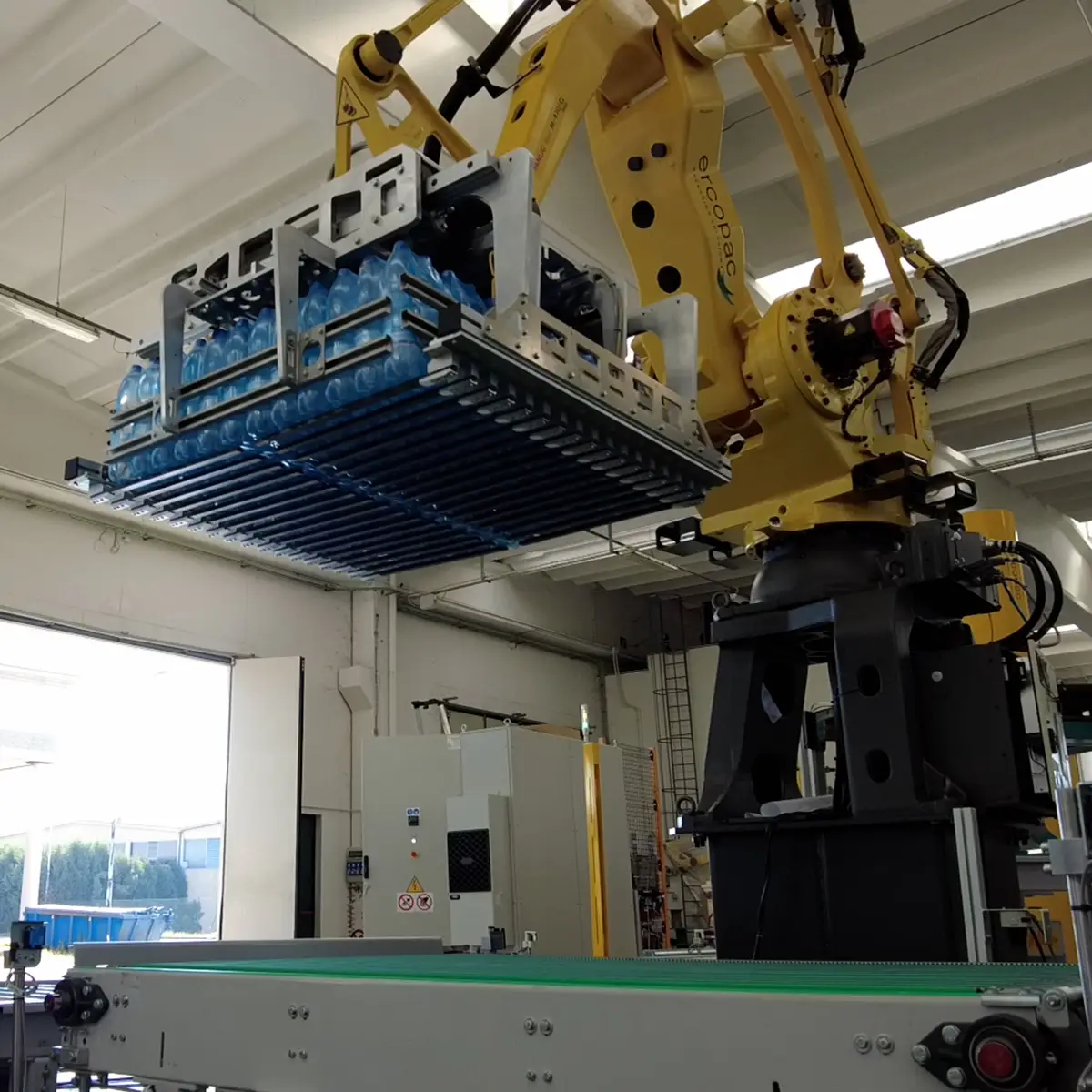

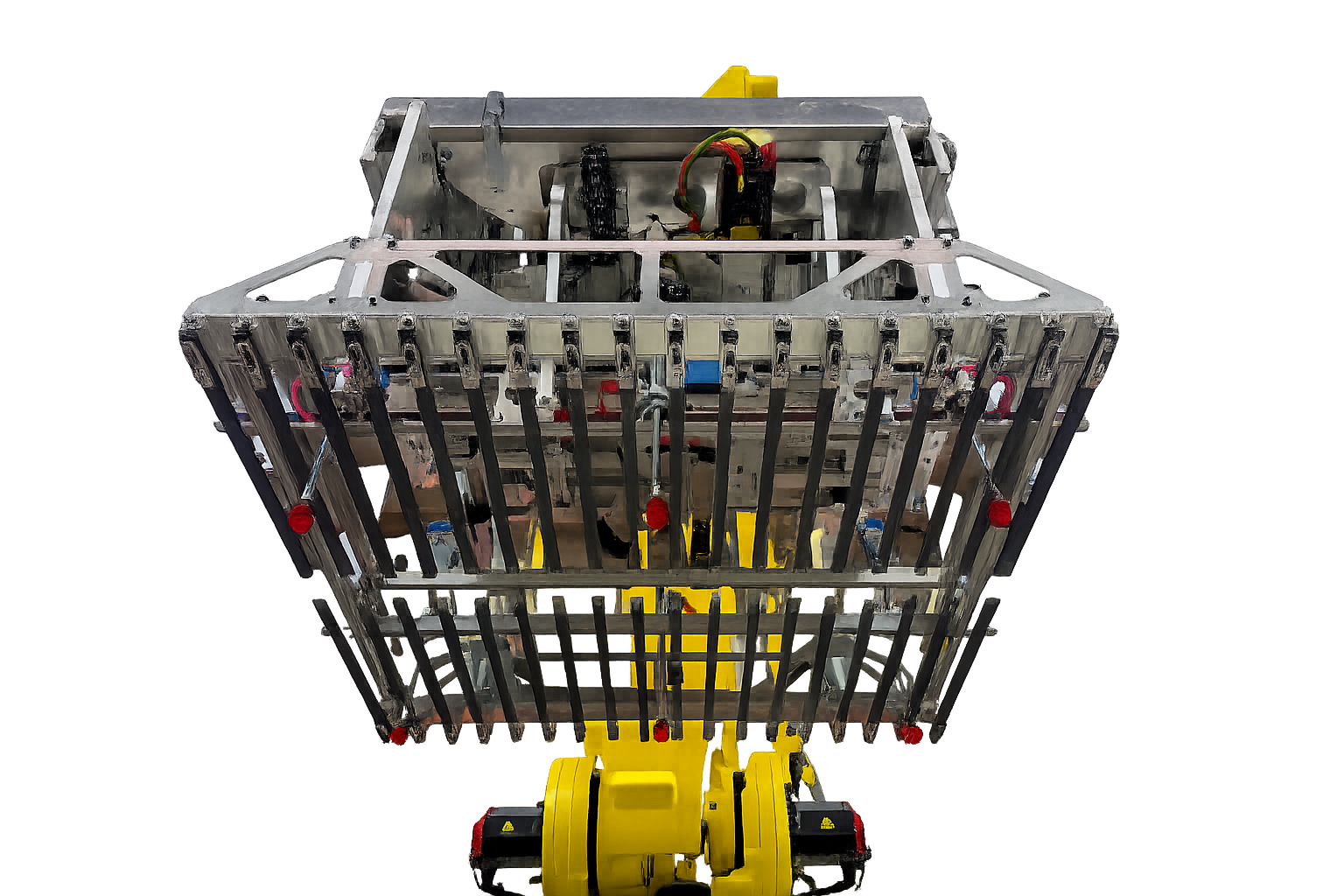

Pince Beverage

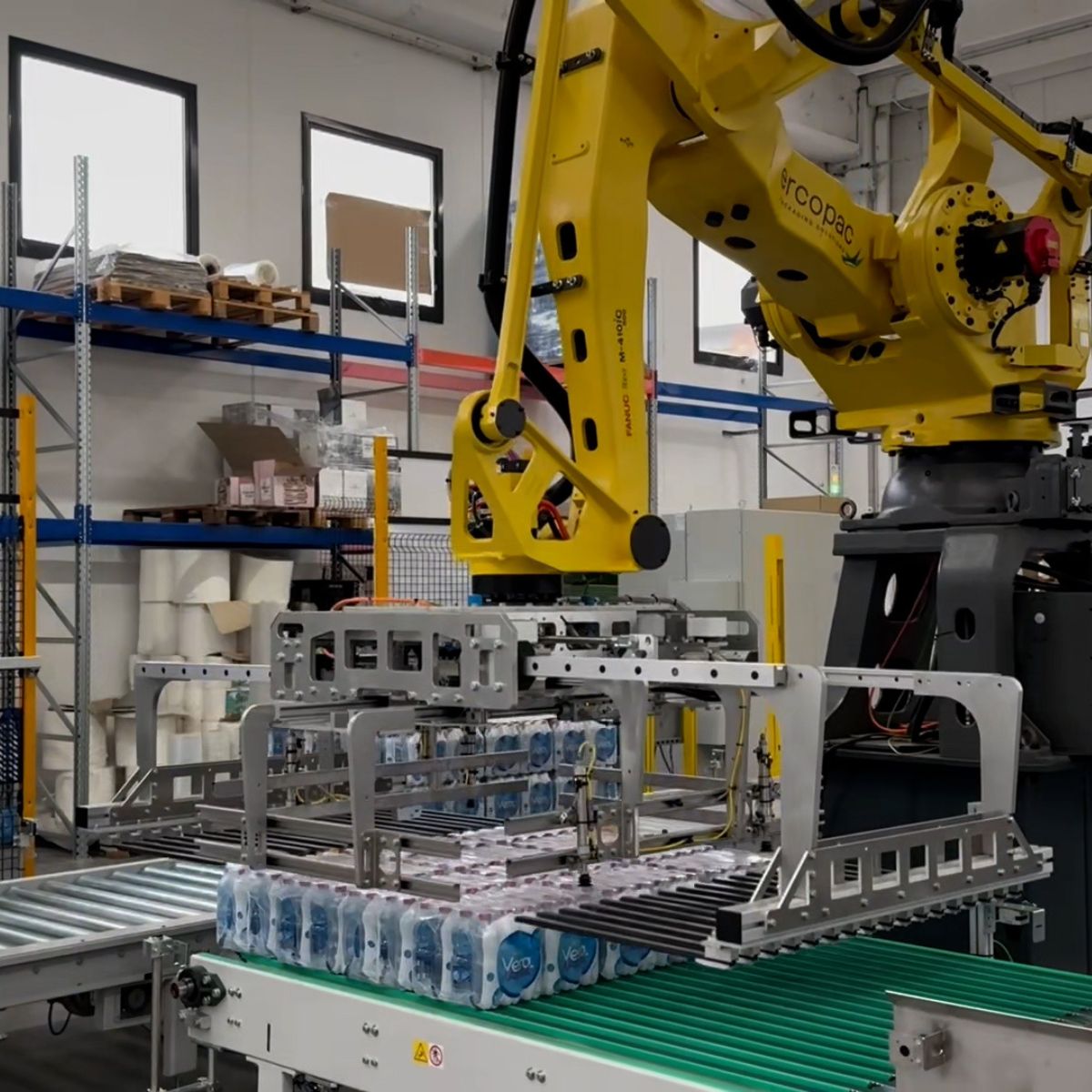

Charge maximale 250 kg. Conçue pour les fardeaux, les cartons et les produits lourds du secteur des boissons. Pattes en fibre de carbone haute résistance pour une fiabilité durable.

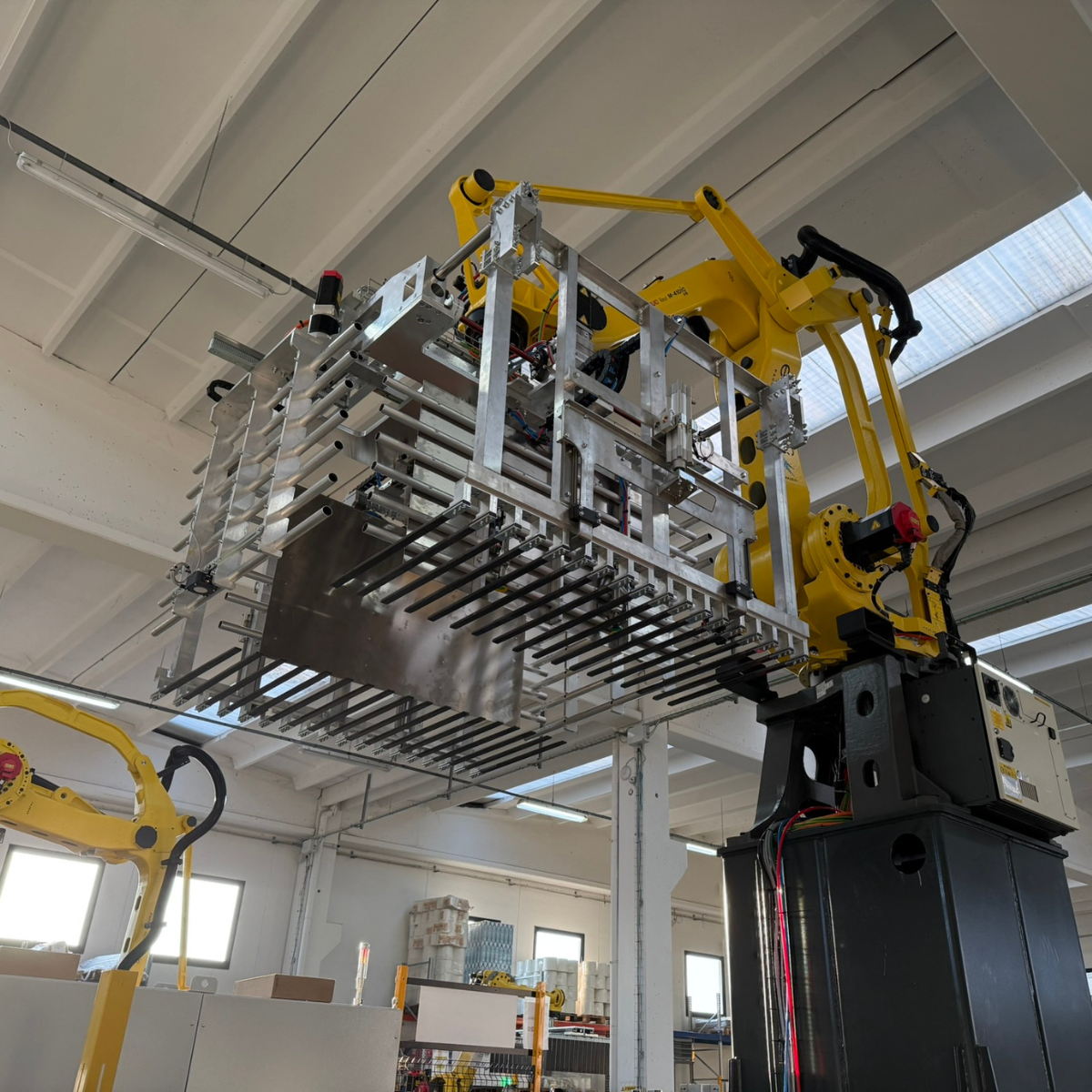

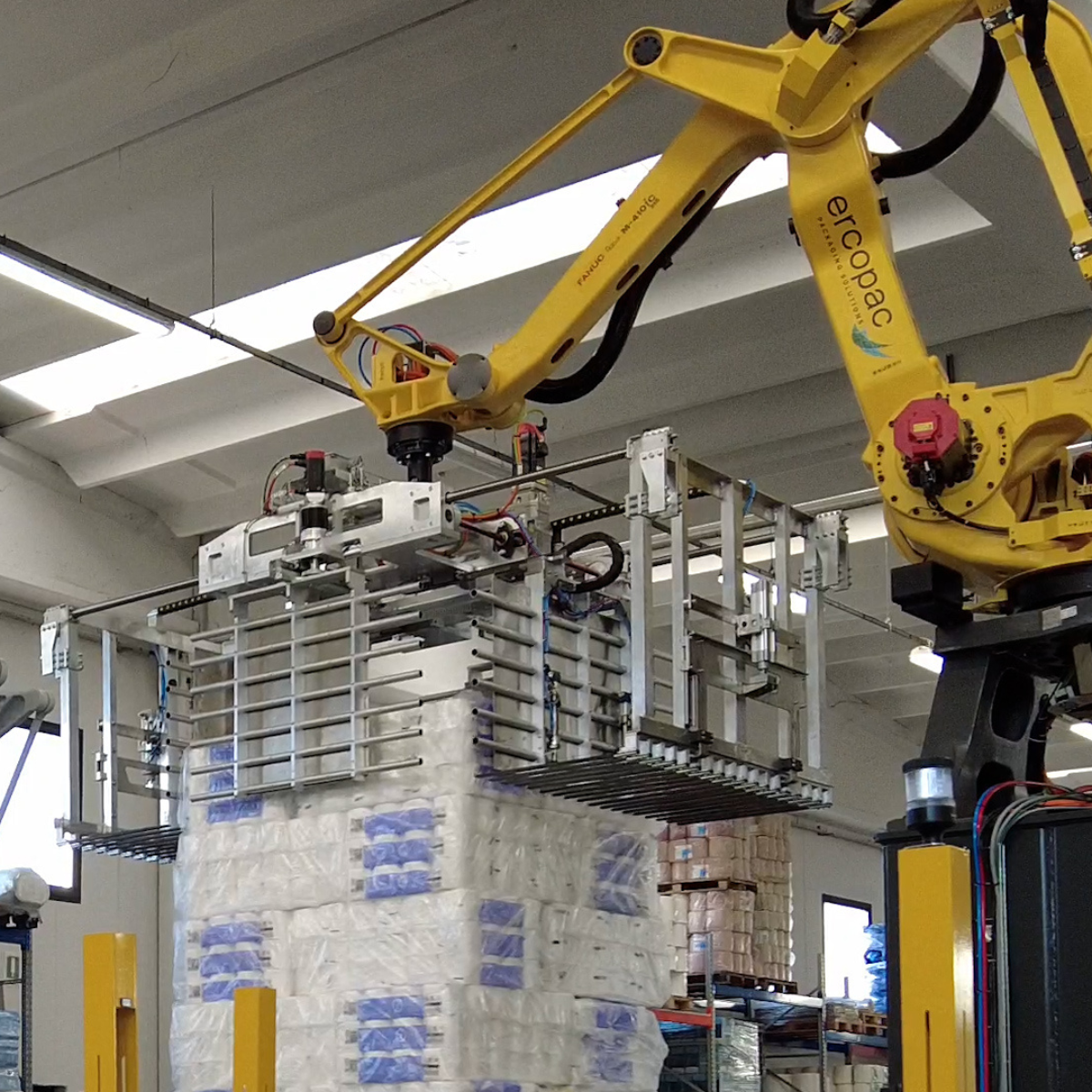

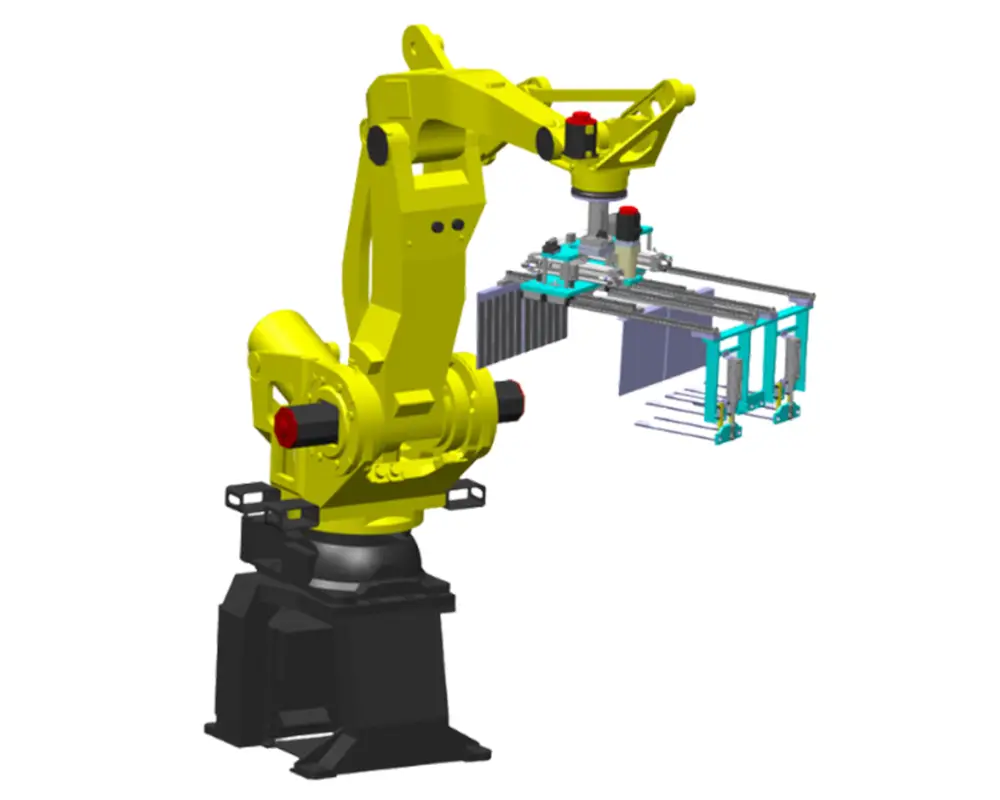

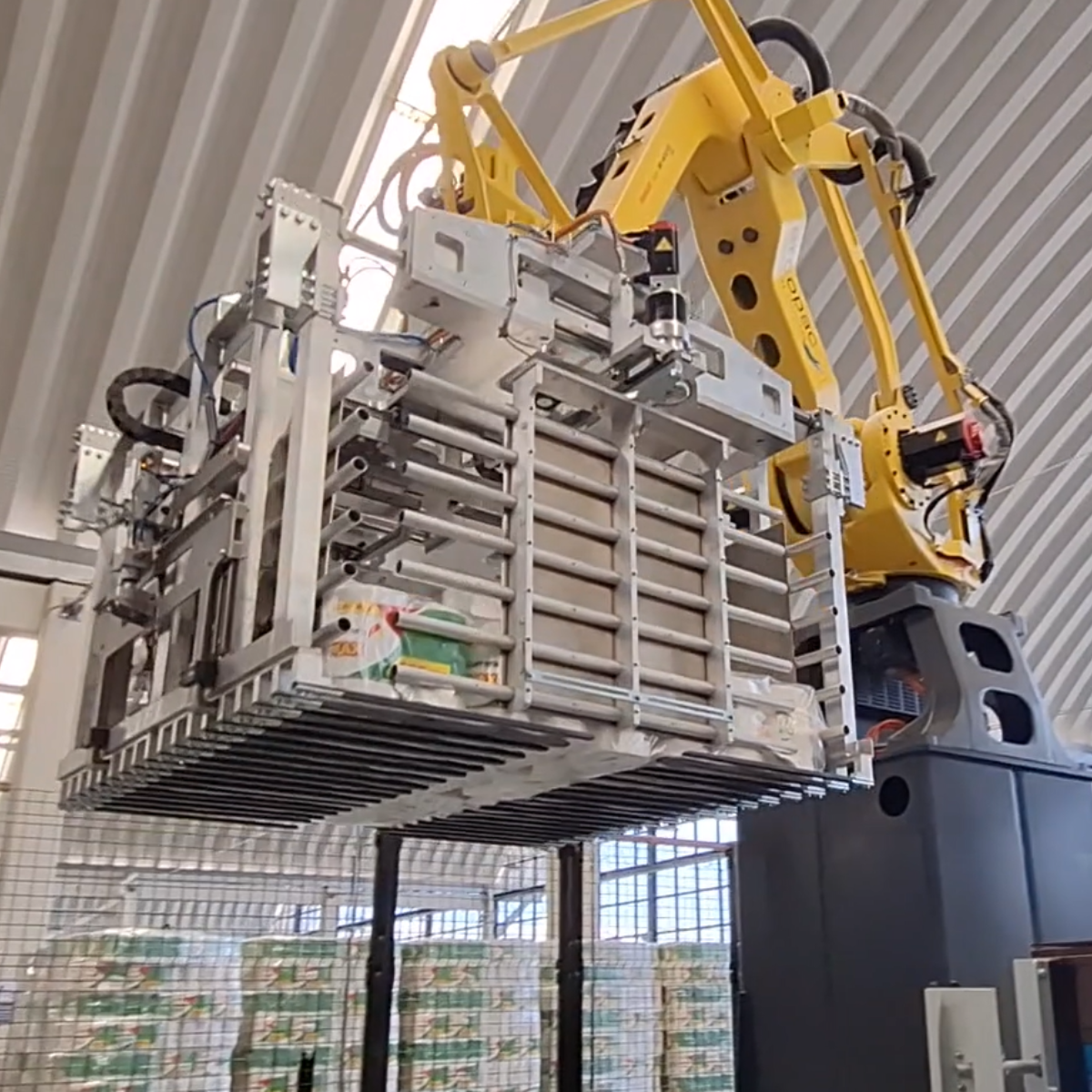

Pince Tissue

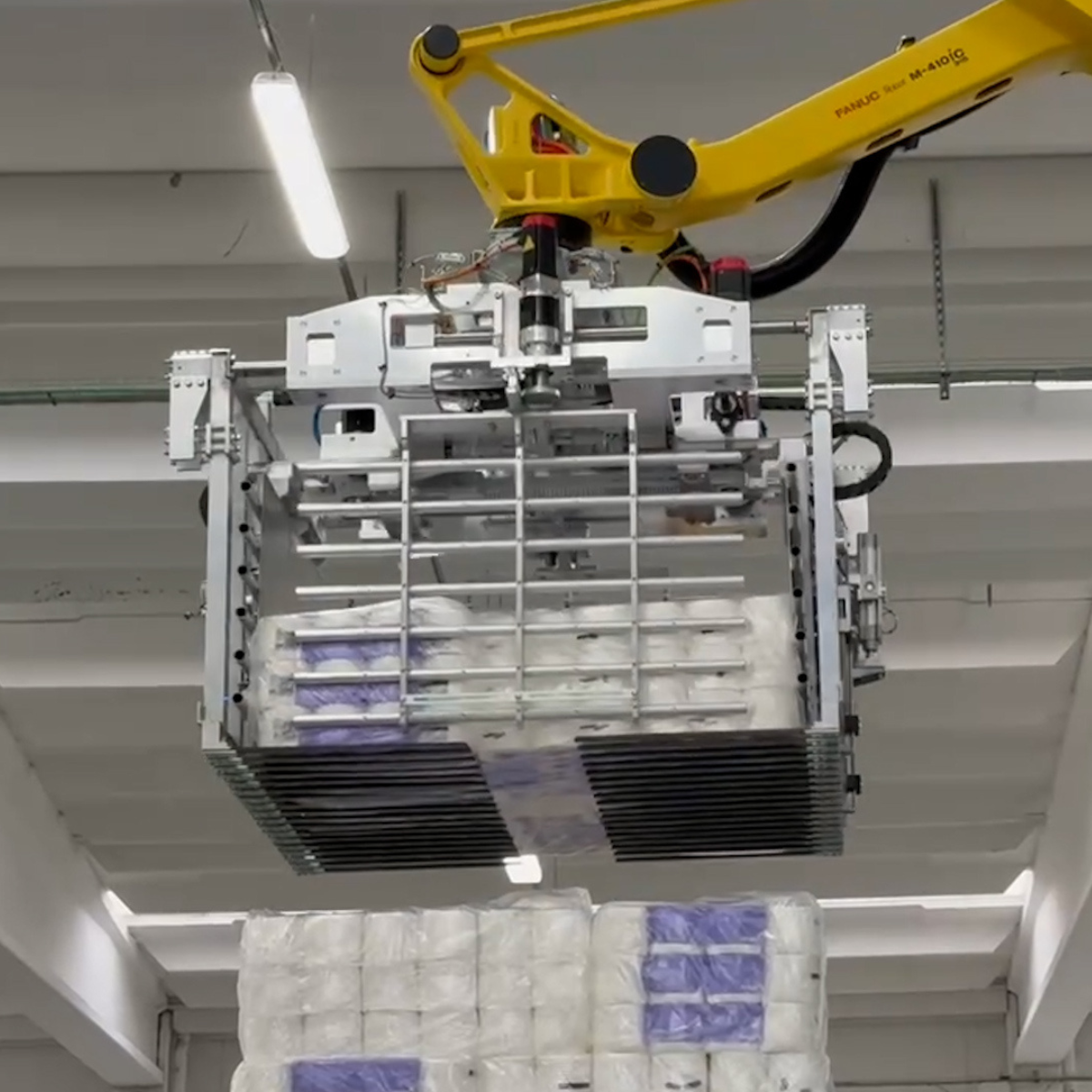

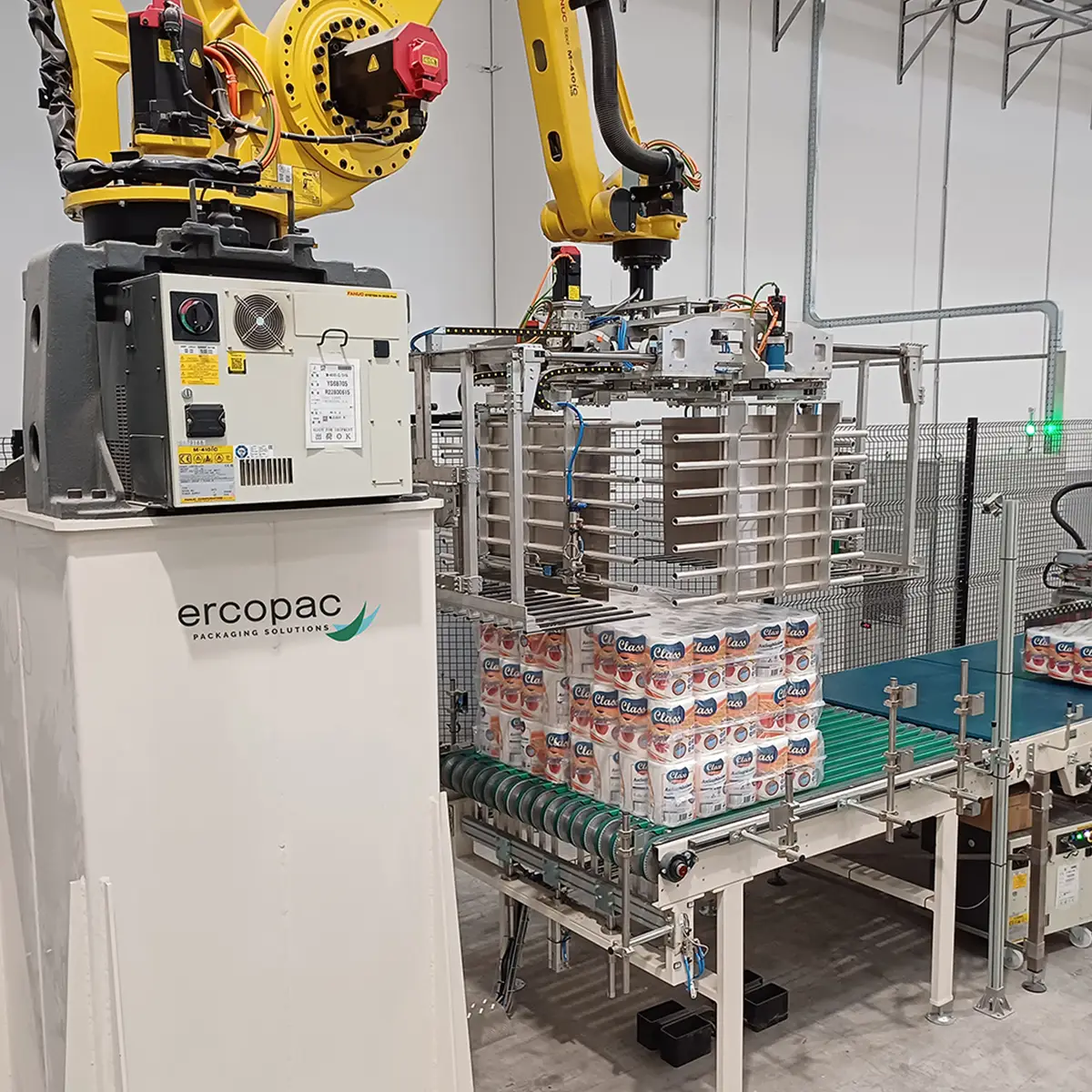

Charge maximale 70 kg. Optimisée pour les produits légers et volumineux du secteur du papier tissu, avec une manutention délicate et précise.

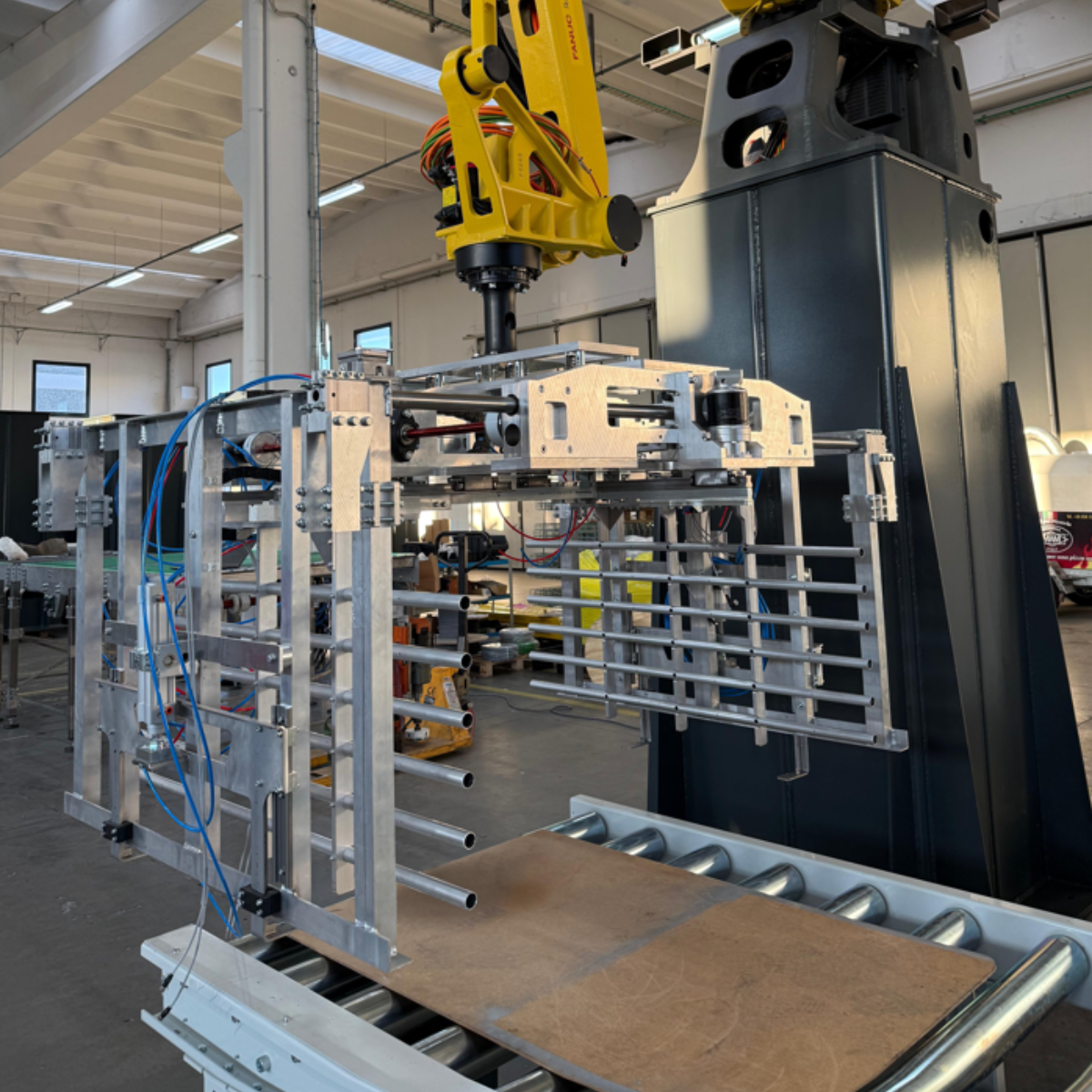

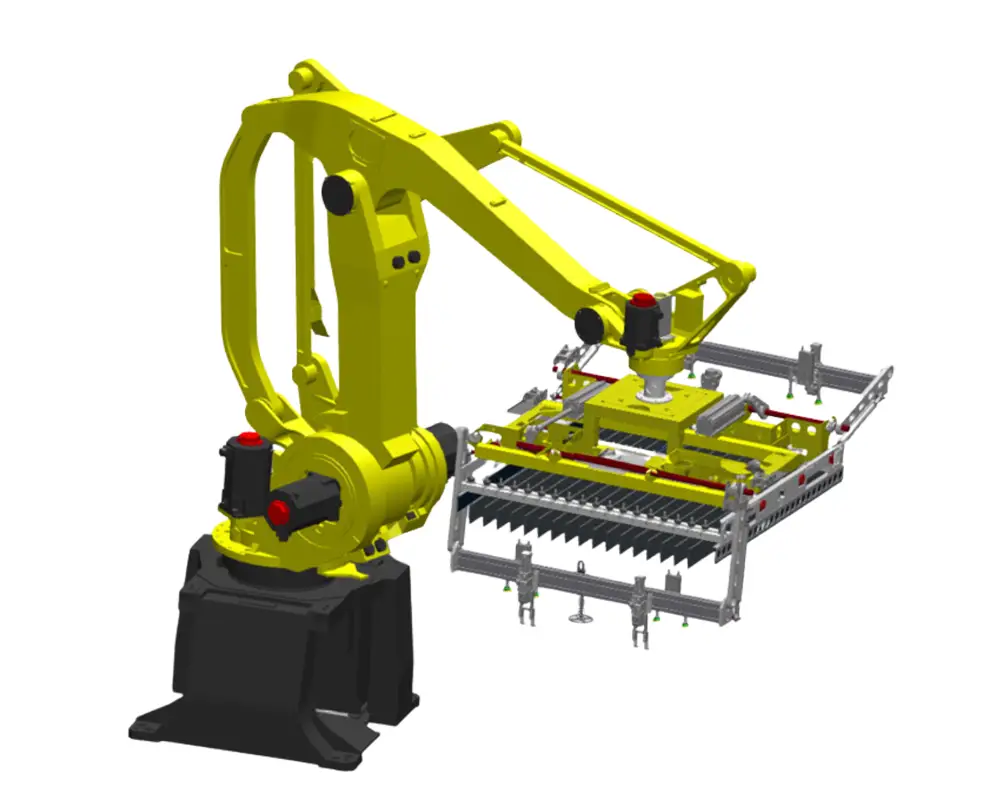

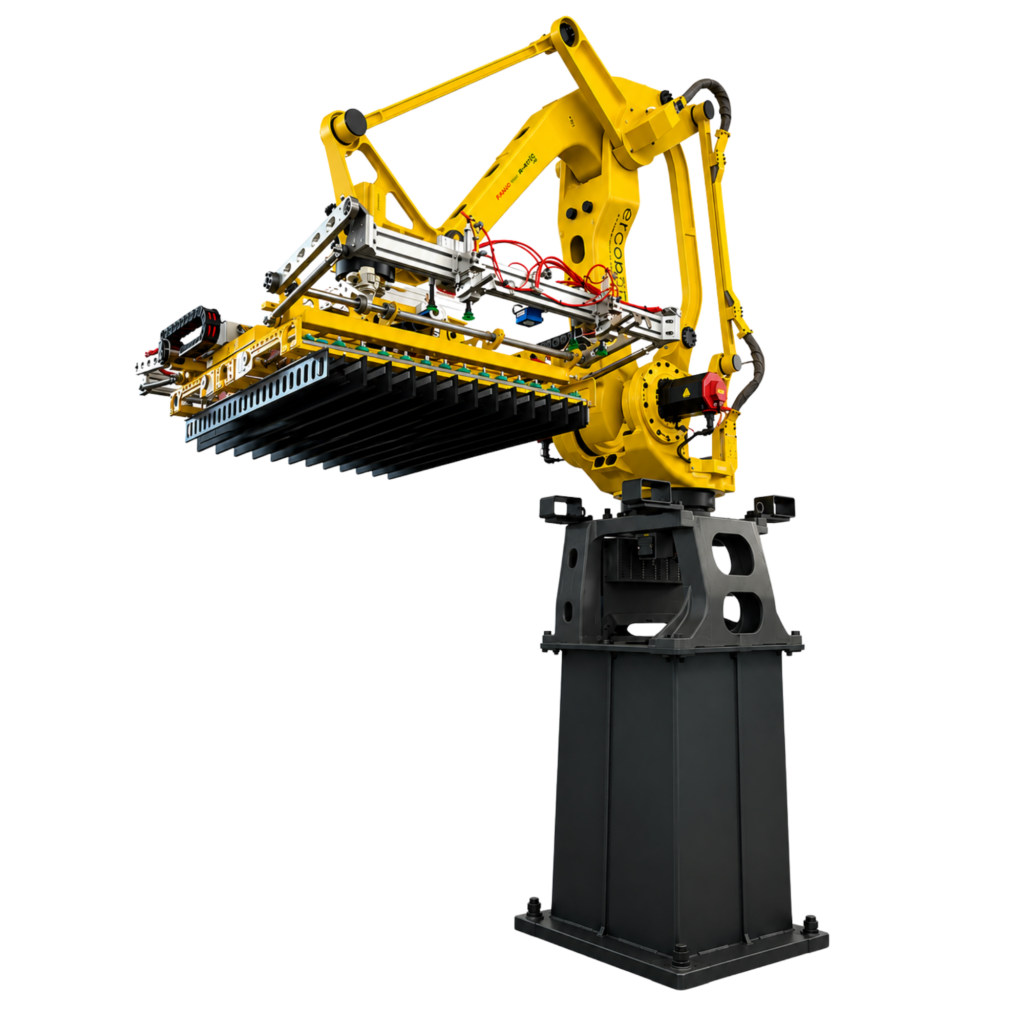

Pince Tubes

Pour la palettisation de bouteilles en verre vides. Assure une manutention stable et précise grâce à une bande élastique.

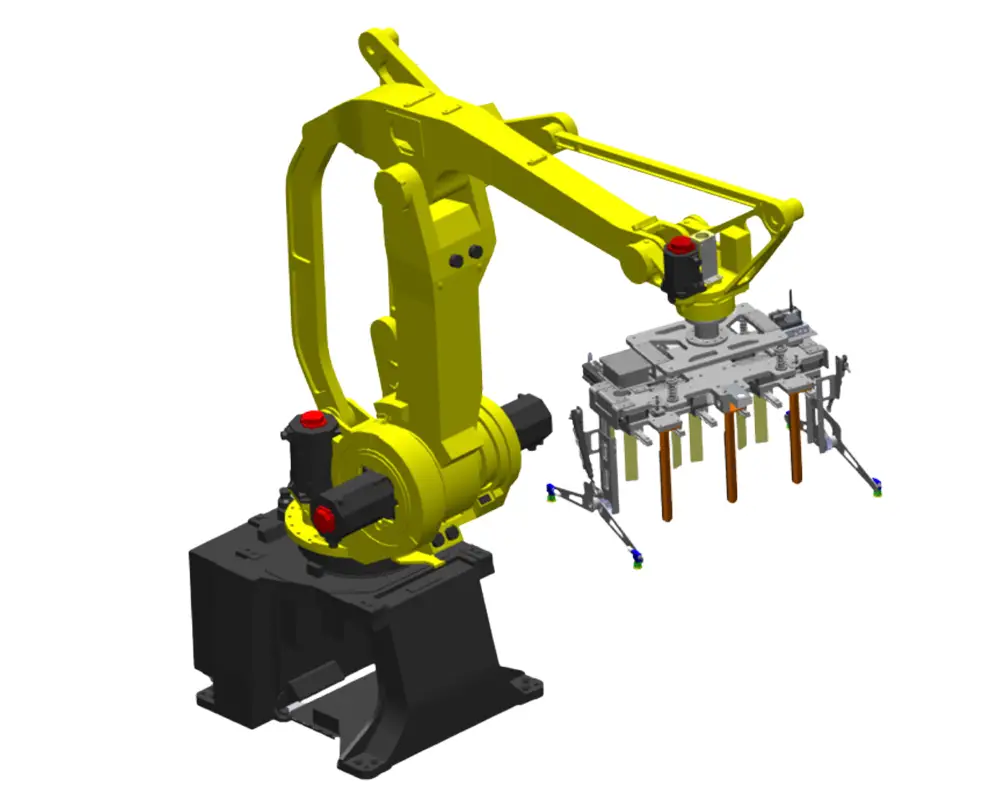

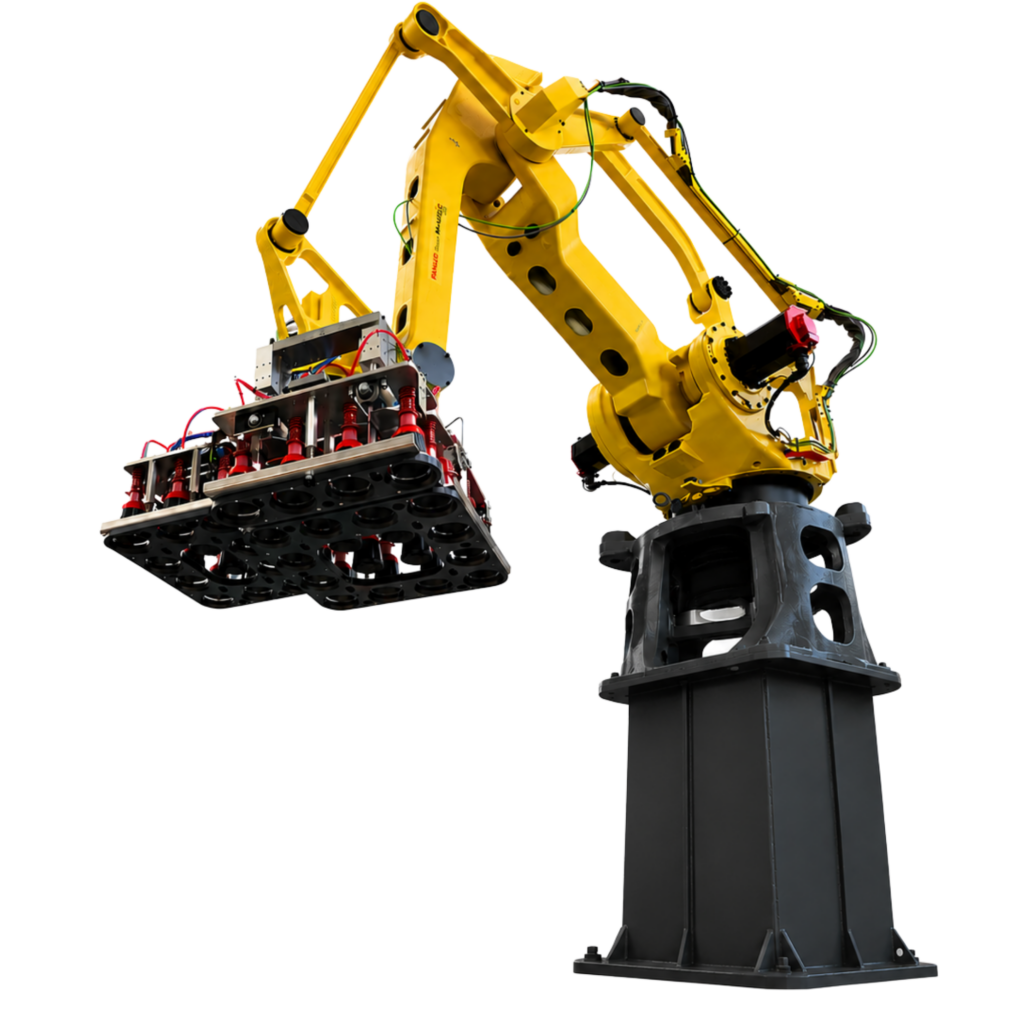

Pince à Clochettes

Pour la palettisation de bonbonnes. Atteint jusqu'à 4 800 bouteilles/heure avec une grande précision.

Types de palettes, produits et emballages pris en charge

DRAGONFLY est compatible avec les principaux types de palettes:

Demi-palette 600 × 800 × 150 mm
Europalette 800 × 1200 × 150 mm
Palette industrielle 1000 × 1200 × 150 mm
CHEP – GMA 40″×48″×4,75″

Le système gère les cartons, les fardons, les sacs, les barquettes et d’autres types d’emballages, avec des produits tels que des bouteilles, des briques, des canettes, des boîtes et d’autres formats compatibles avec la configuration de l’installation.

OPTIONS

Options disponibles

DRAGONFLY peut être configuré avec:

Magasin des intercalaires
Magasin d’alimentation des palettes
Intercalaire en bas de la palette
Intercalaire au sommet de la palette

Quand choisir DRAGONFLY

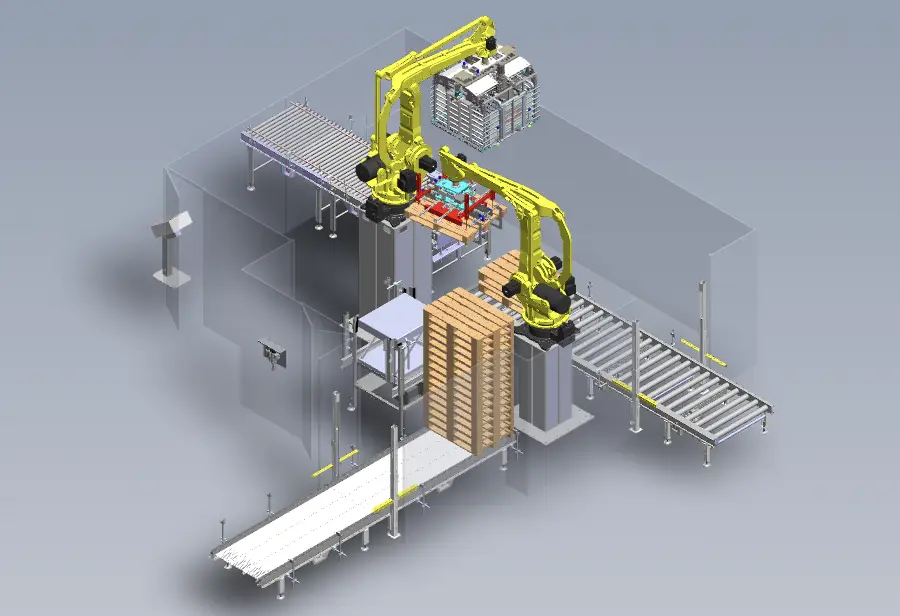

Lorsque vous disposez de lignes à haute productivité

DRAGONFLY est idéal pour gérer de grands volumes grâce à la manutention par couches : jusqu’à 10 couches/minute, avec plusieurs lignes d’entrée gérables simultanément.

Lorsque le produit exige une grande stabilité structurelle

Parfait pour les charges compactes où il est essentiel de maintenir l'alignement et l'intégrité de la couche tout au long de la manutention, du prélèvement au dépôt sur la palette.

Lorsque vous souhaitez optimiser l'efficacité et la vitesse

La préhension par couches réduit considérablement les cycles par rapport à la préhension individuelle : plus de produit déplacé par cycle, plus de productivité globale, moins de temps pour construire chaque palette.

Lorsque vous avez besoin de compactage et de contrôle de la couche

La pince motorisée avec confinement latéral garantit précision et uniformité avant la dépose : la couche est déjà formée et contrôlée, sans nécessiter d’interventions correctives en aval.

Demandez la fiche technique de DRAGONFLY

Remplissez le formulaire pour recevoir les spécifications techniques du palettiseur automatique DRAGONFLY et évaluer la configuration la mieux adaptée à votre ligne de production.

EXTRA

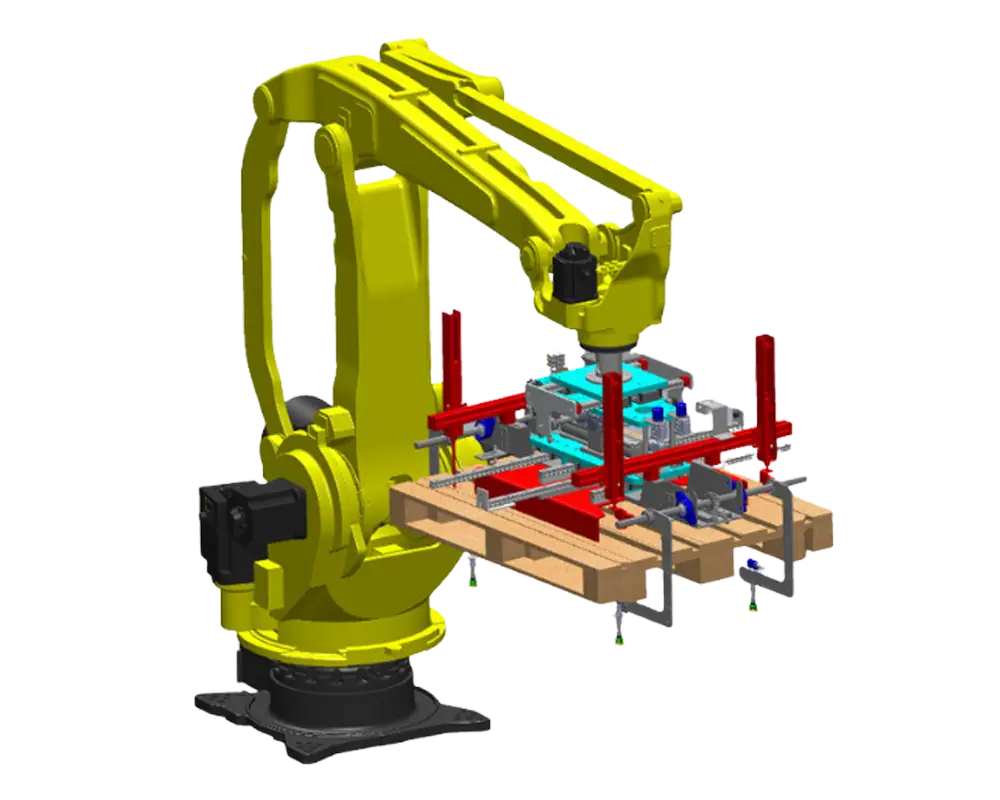

PINCE MULTIFONCTION JOLLY

La pince multifonction Jolly (brevet en instance) est disponible pour les lignes à palettes superposées : en un seul mouvement, elle positionne la couche, récupère la palette vide et prépare la palette superposée, réduisant ainsi l'encombrement de la ligne et augmentant l'efficacité du cycle.

ROBOT INTERCALAIRES

Capacité de production pouvant atteindre 300 intercalaires/h.

Elle peut traiter simultanément différents types de intercalaires ou de cadres et fonctionner en même temps sur deux lignes.

PRODUITS ASSOCIÉS

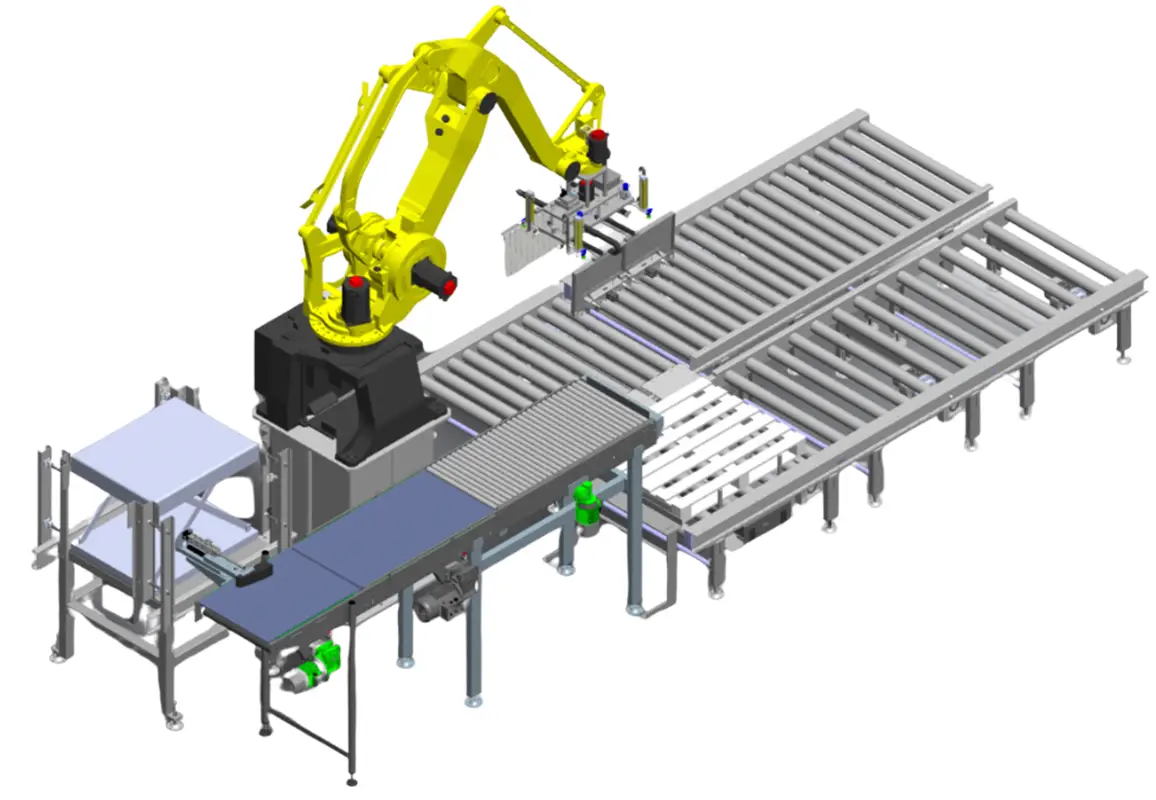

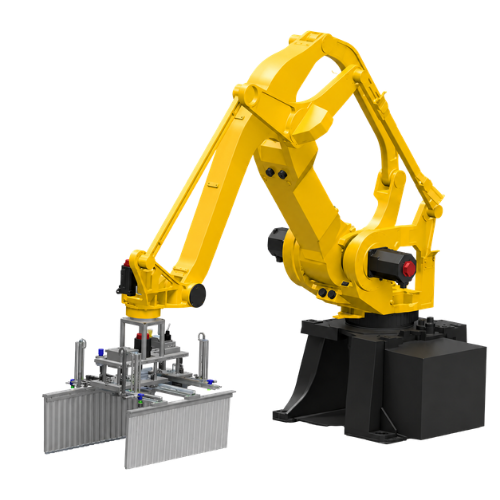

Lynx

PALETTISEURS ROBOTISÉS
Prises simples/multiples

Nos systèmes de palettisation par rangée garantissent une disposition ergonomique. Le mouvement d’ouverture et de fermeture…

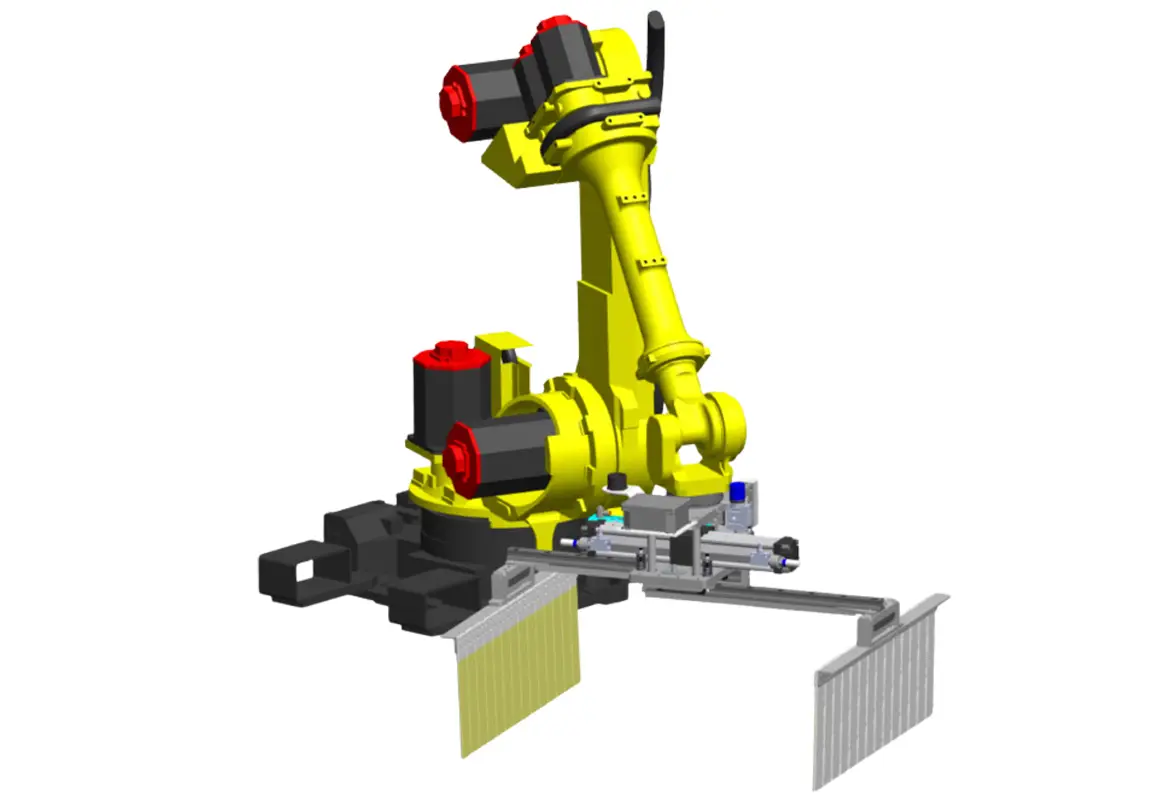

OCTOPUS
