Système robotisé de préparation de couches

OCTOPUS est le robot anthropomorphe ou delta d'Ercopac destiné à la préparation par couches : il reçoit les produits de la ligne, les classe selon le schéma défini et construit la couche complète prête pour le palettiseur.

Disponible en deux configurations : OCTOPUS (robot anthropomorphe à bras à 5 axes) et OCTOPUS DELTA (robot delta haute performance).

Rapidità e precisione

Mouvements répétables dans le temps avec une excellente accélération. OCTOPUS anthropomorphe : bras à 5 axes avec des temps de cycle optimaux. OCTOPUS DELTA : jusqu'à 50 cycles/min en gérant de 3 à 4 fardeaux.

Temps d'arrêt réduits

Componentistica standard per sostituzione rapida. Connessioni elettriche e pneumatiche integrate che riducono i tempi di fermo e consentono interventi rapidi.

Grande capacité de charge

OCTOPUS DELTA prend en charge des charges au poignet comprises entre 30 et 70 kg, alliant vitesse élevée et grande capacité au sein d'un même système — deux aspects généralement incompatibles chez les robots traditionnels.

Encombrement réduit

Conception ergonomique avec un encombrement minimal pour l'OCTOPUS anthropomorphe. OCTOPUS DELTA avec structure en portique: installé au-dessus de la zone de manipulation, il libère l'espace de travail au sol.

Système robotisé de préparation de couches: les deux configurations

Que fait OCTOPUS?

01 Il prépare la couche

OCTOPUS est le robot anthropomorphe ou delta d’Ercopac dédié à la préparation de couches dans les lignes de palettisation.

02 Il organise le déménagement

Le système intervient dans la phase précédant immédiatement la palettisation: il reçoit les produits en sortie de ligne, les organise selon le schéma de palettisation et prépare la couche complète pour le transfert.

03 Il garantit la qualité

Il s’agit d’une phase critique car elle détermine la qualité de la couche, la stabilité finale de la palette et la vitesse globale de la ligne.

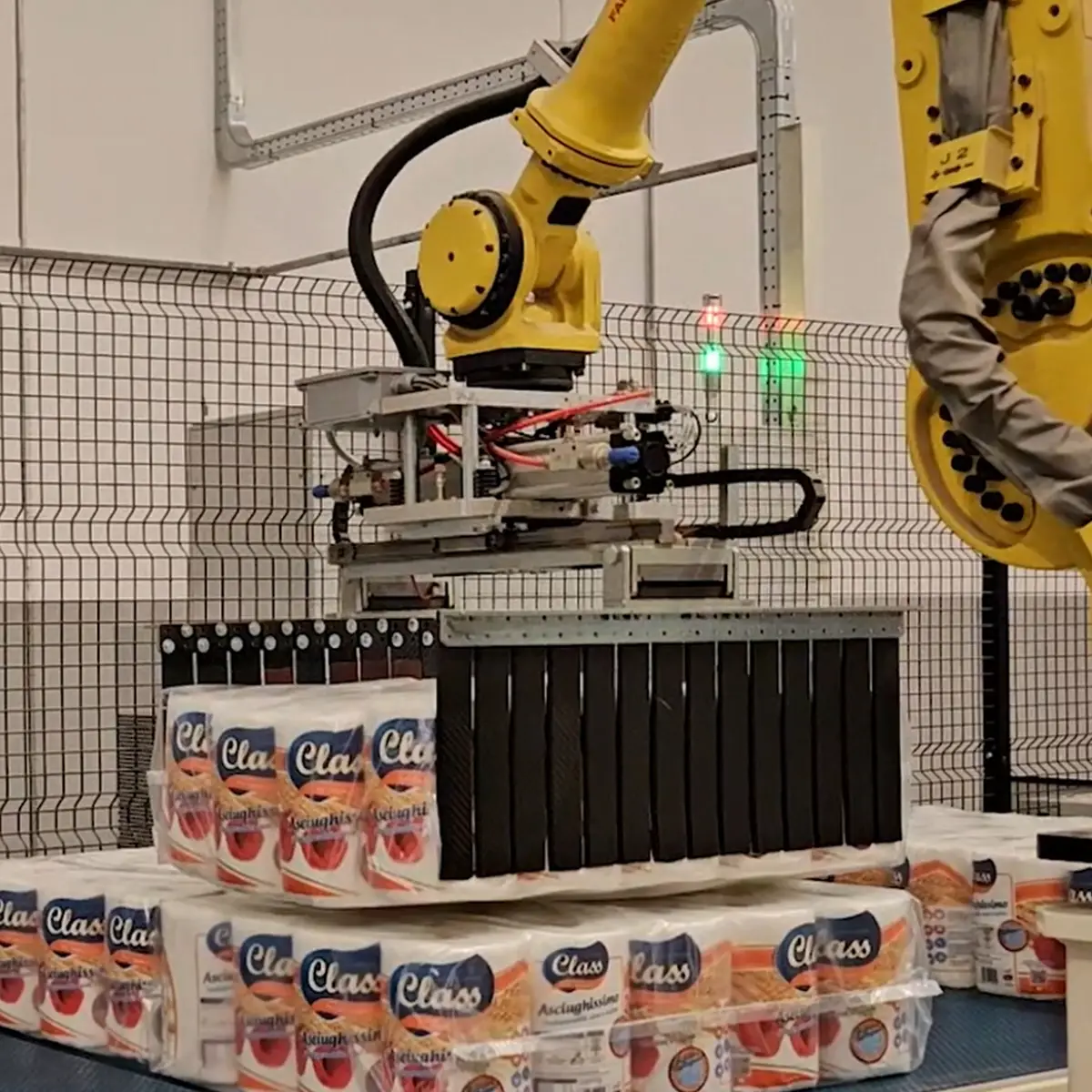

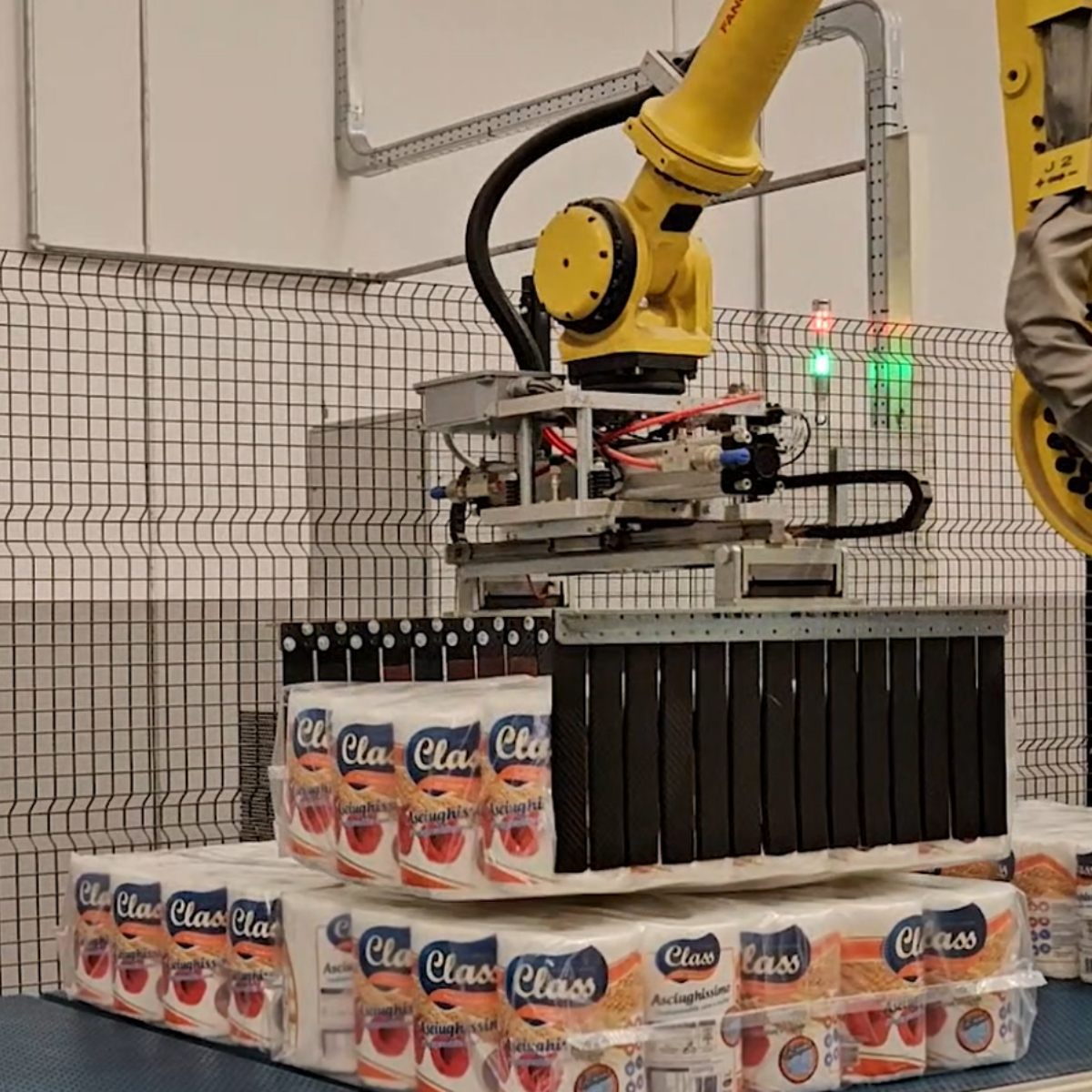

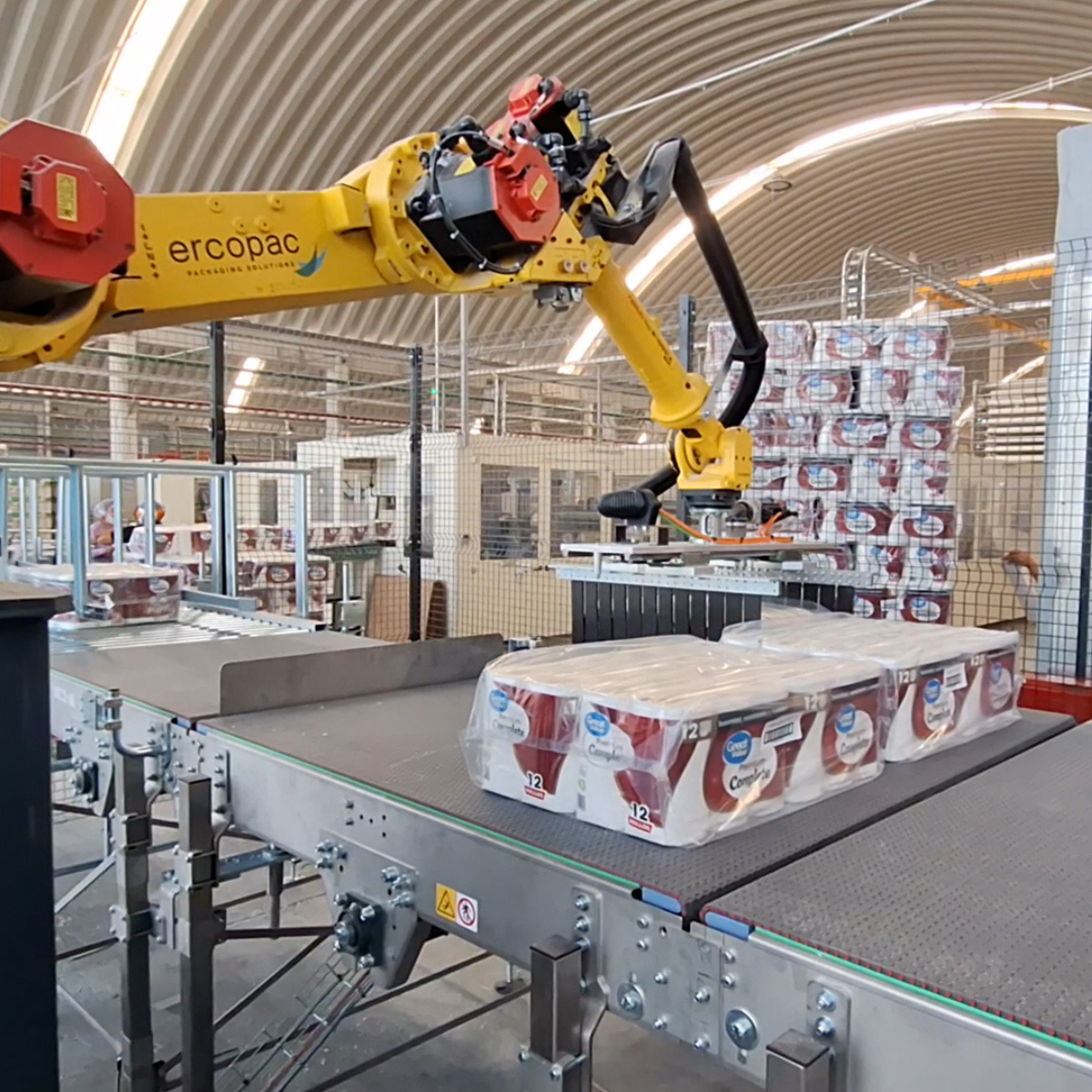

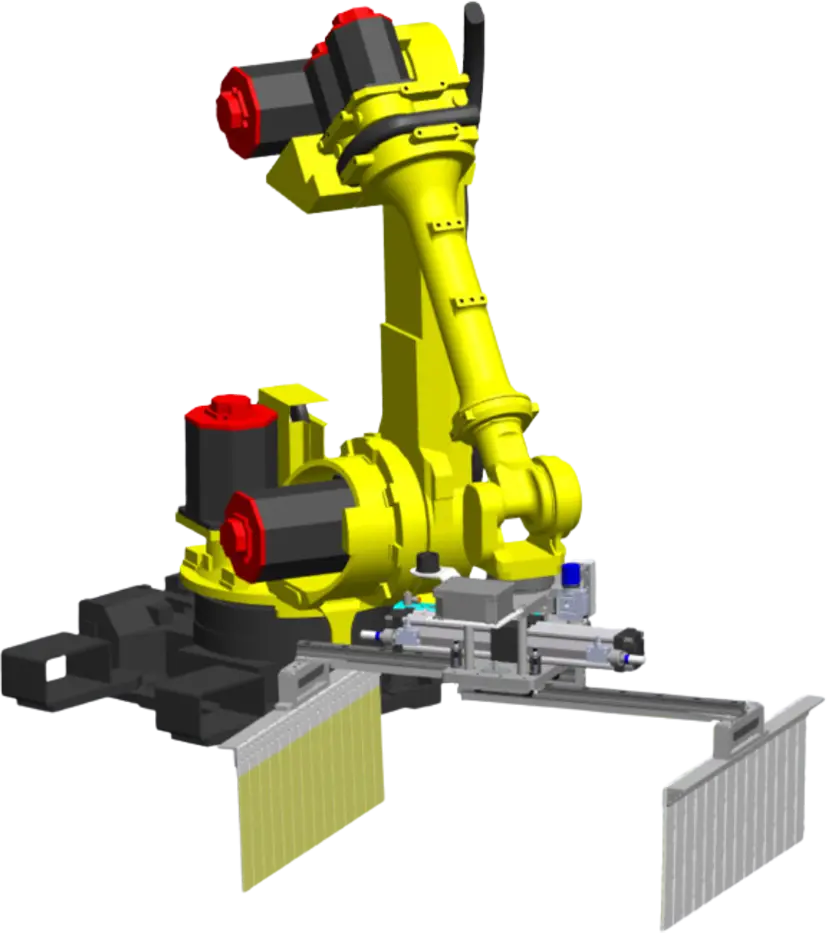

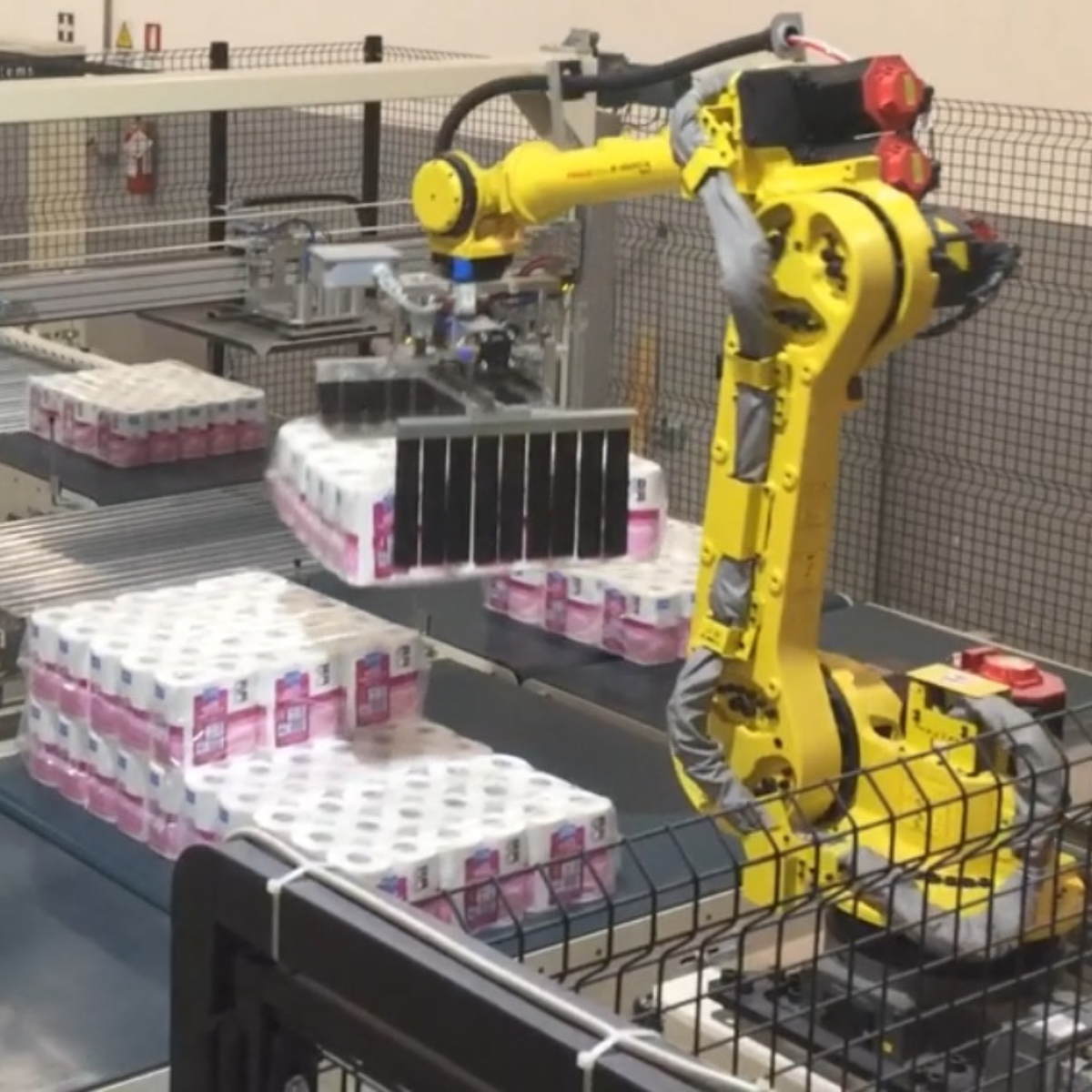

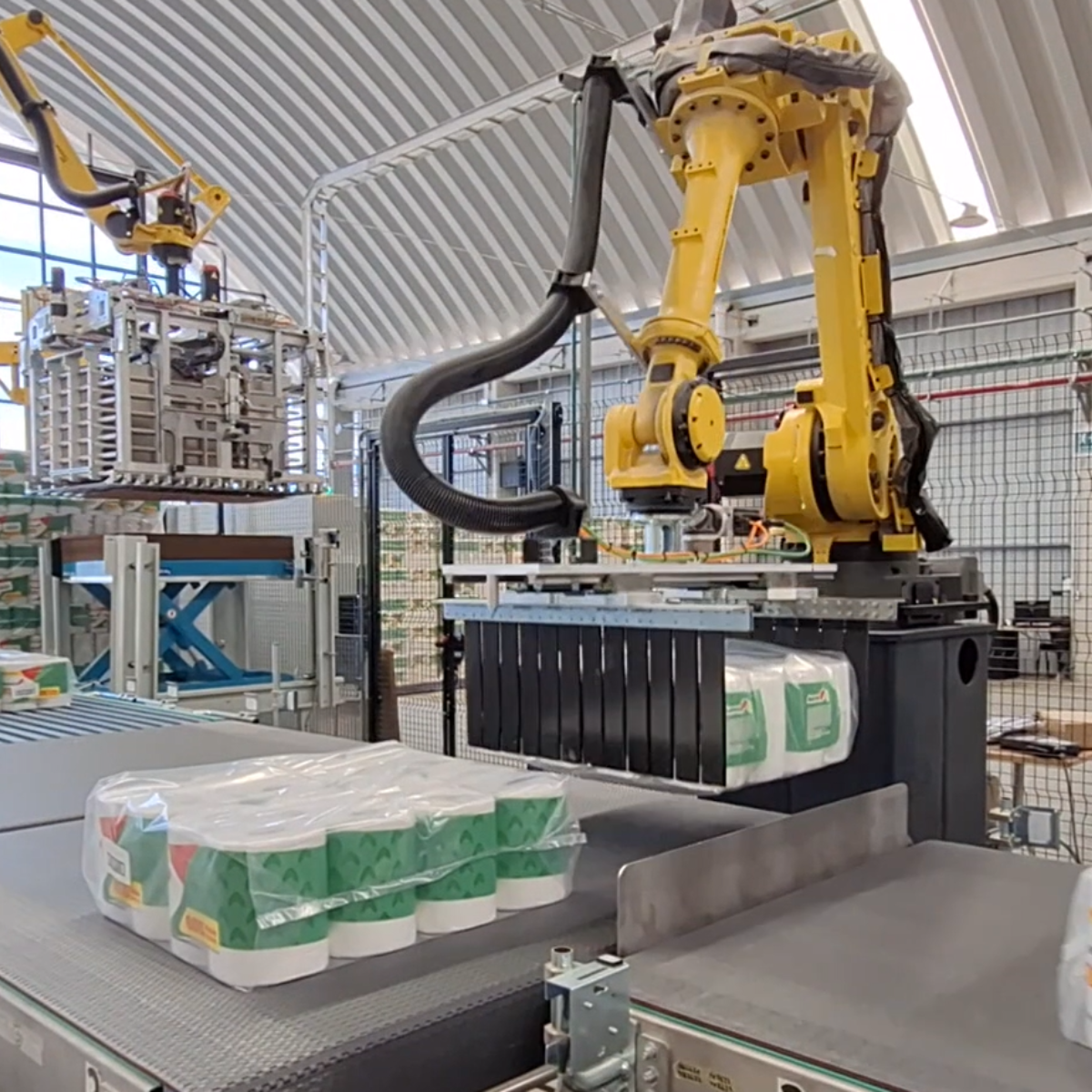

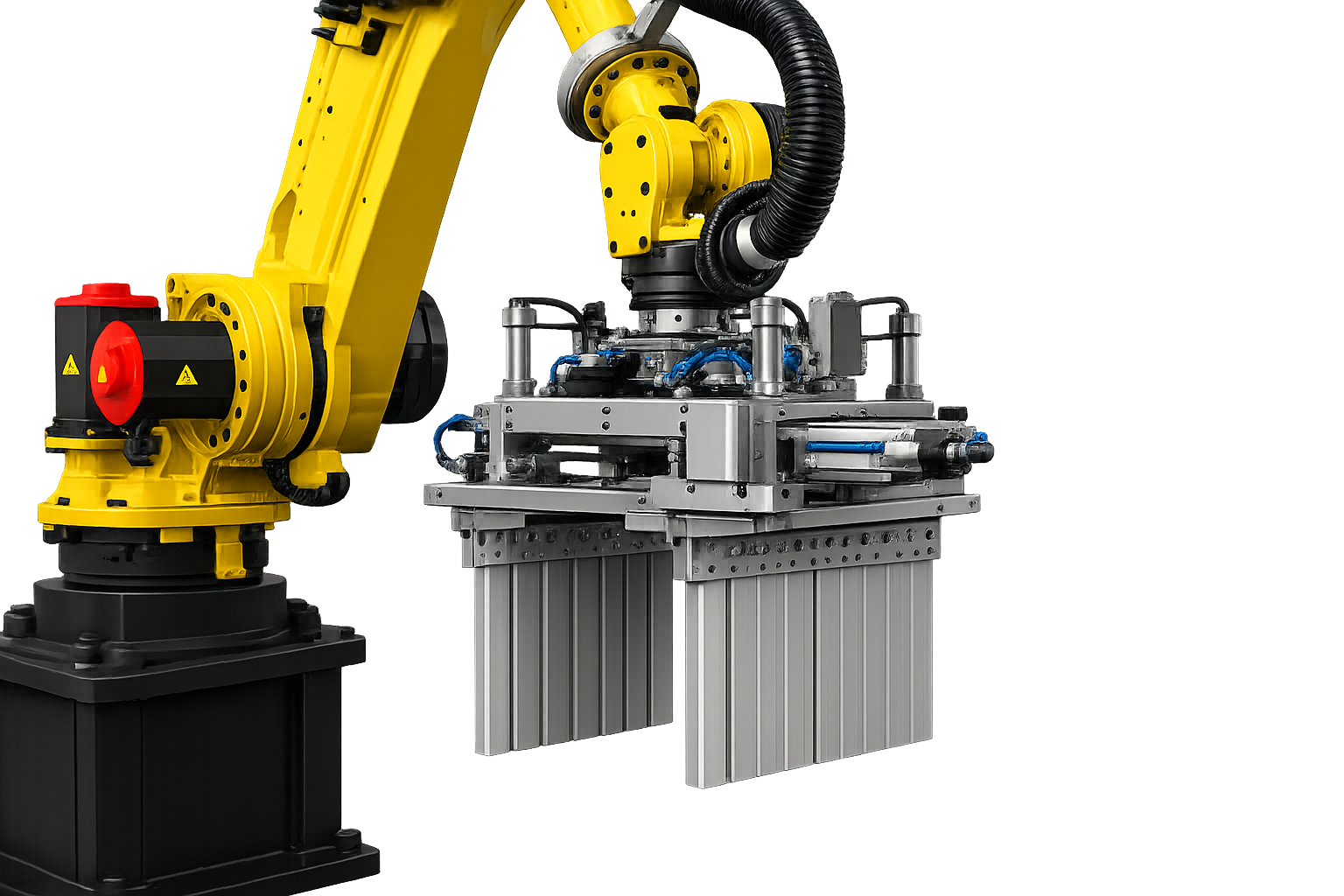

OCTOPUS anthropomorphe: précision et flexibilité

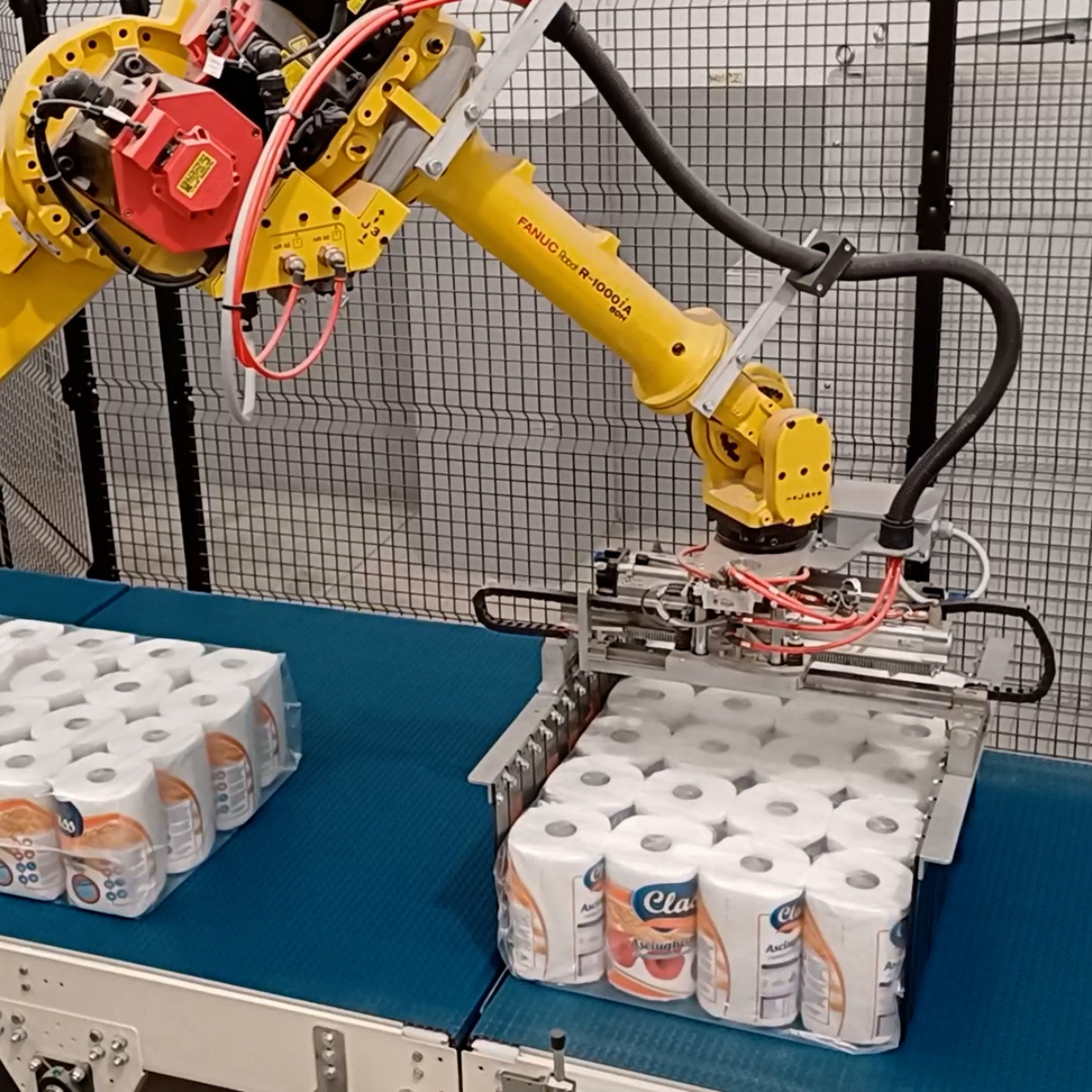

La version anthropomorphe d’OCTOPUS est équipée d’un bras à 5 axes qui garantit des mouvements répétables dans le temps avec une excellente accélération. Grâce à sa conception ergonomique et à son encombrement minimal, il est idéal pour les cellules compactes et les installations où l’espace est limité.

La version anthropomorphe est le choix idéal lorsque l’on souhaite simplifier la ligne par rapport aux systèmes mécaniques traditionnels: elle est facilement reconfigurable, moins liée à un format unique et adaptée aussi bien aux nouvelles installations qu’à la modernisation d’installations existantes.

ALTERNATIVE

OCTOPUS
DELTA

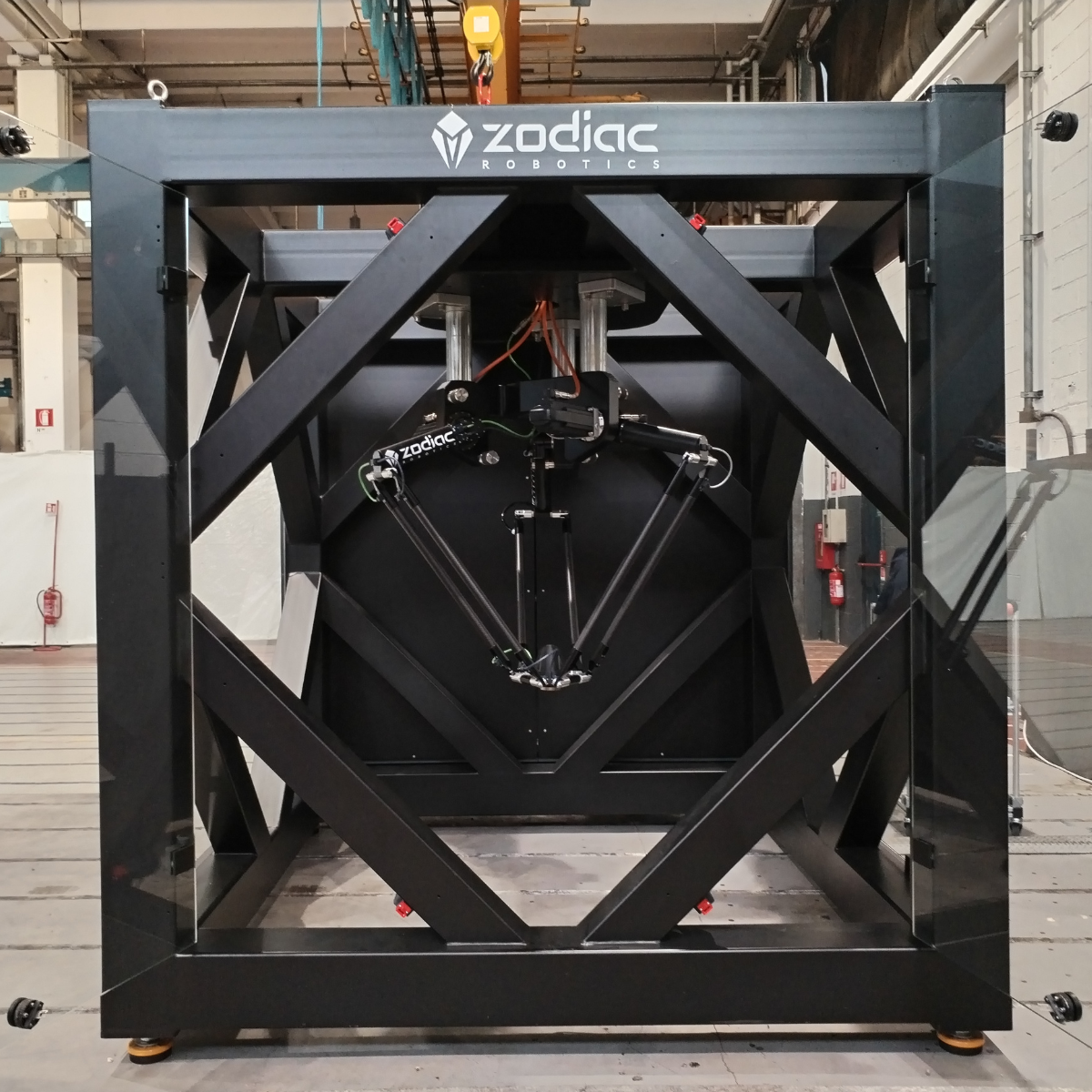

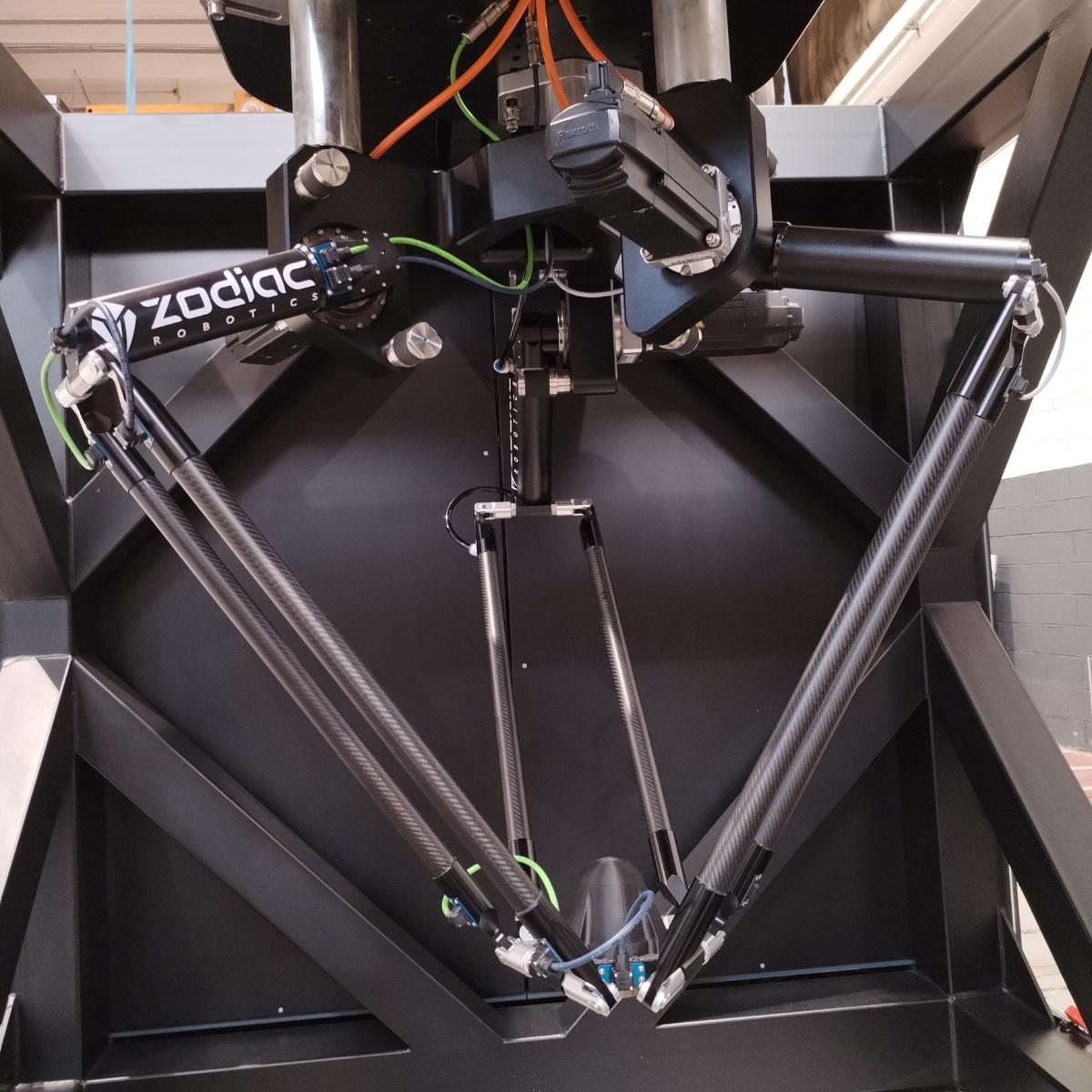

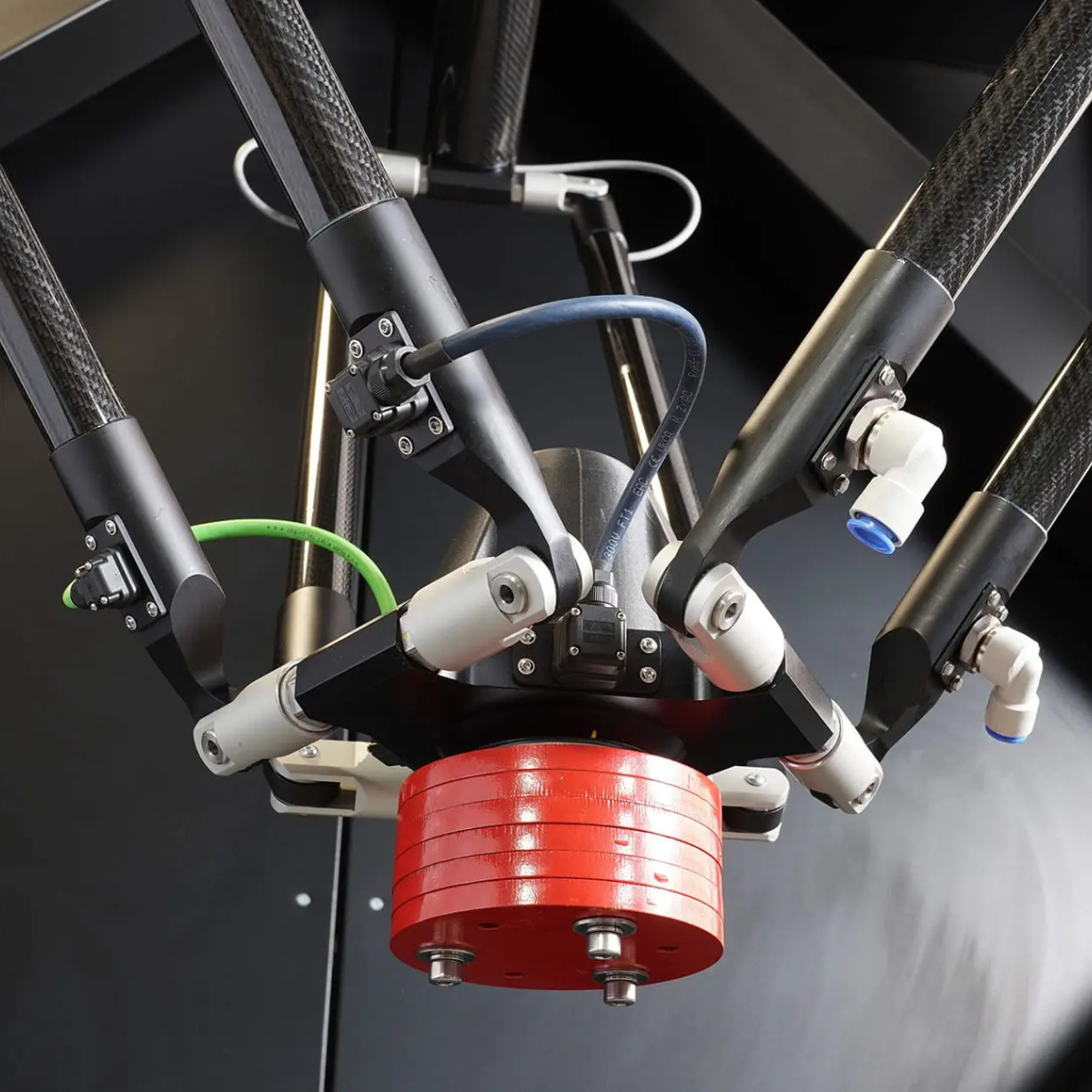

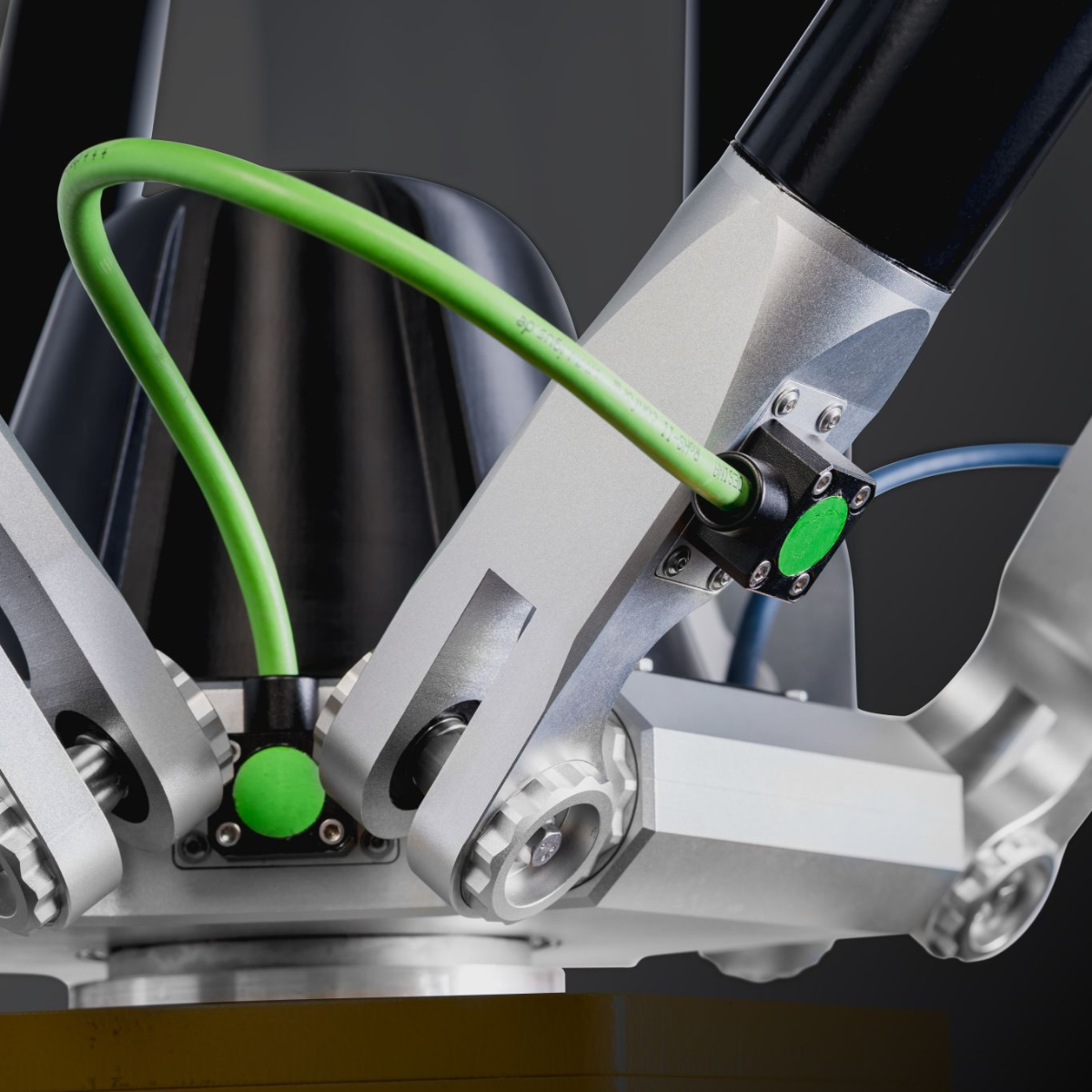

OCTOPUS DELTA a été développé par Ercopac en collaboration avec Zodiac Robotics pour répondre à un défi spécifique: allier haute vitesse et grande capacité de charge, deux aspects généralement incompatibles chez les robots traditionnels.

Vitesse opérationnelle maximale

Jusqu'à 50 cycles par minute en gérant 3 à 4 paquets: OCTOPUS DELTA est capable de gérer la charge de production de deux robots anthropomorphes équivalents.

Structure en portique

Le robot est installé au-dessus de la zone de manipulation, laissant ainsi l’espace de travail au sol entièrement libre. Grâce au contrôle précis de la position des produits sur le tapis, la manutention est extrêmement précise.

Précision et stabilité

Conçu pour minimiser les oscillations, avec des mouvements fluides et sûrs. Charge au poignet de 30 à 70 kg.

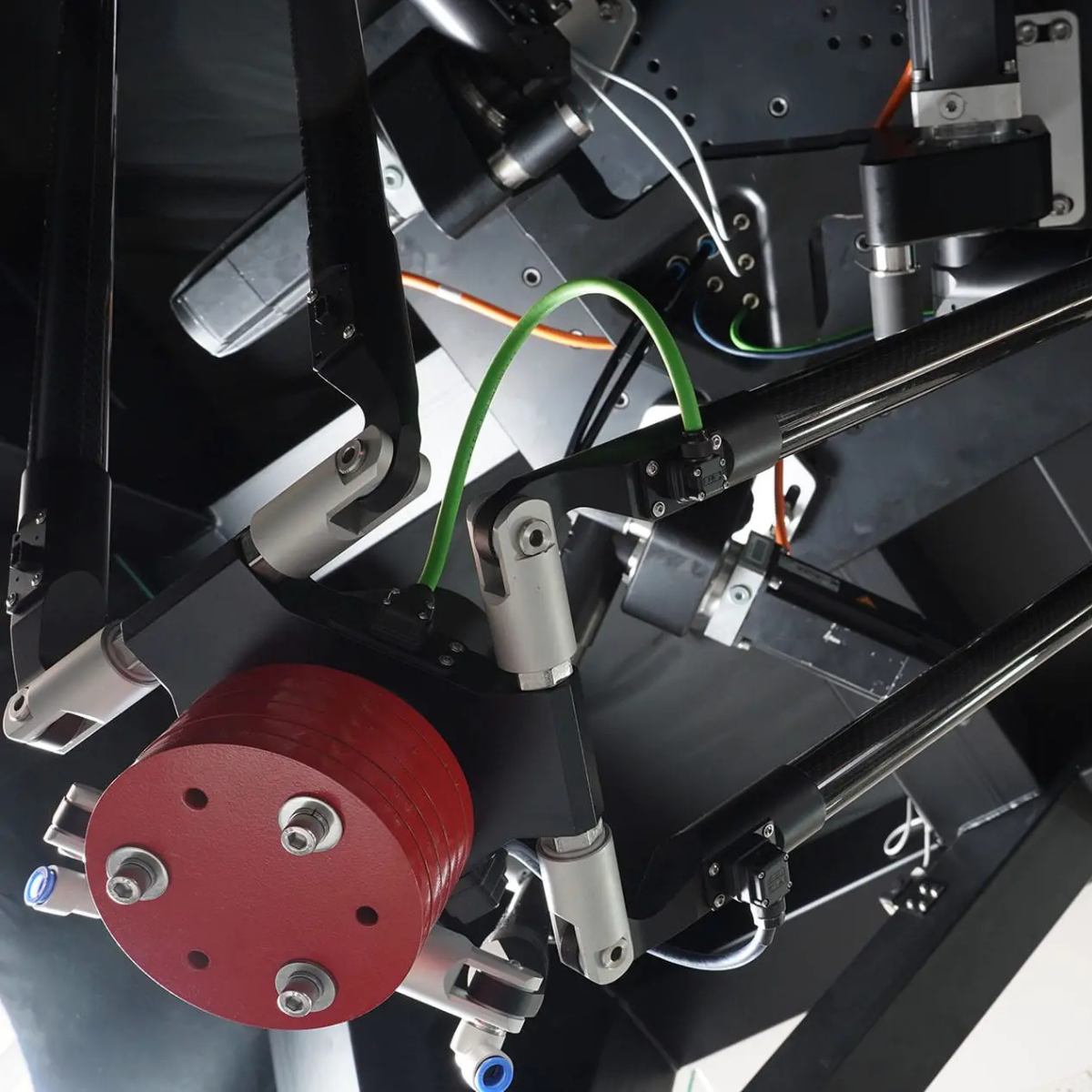

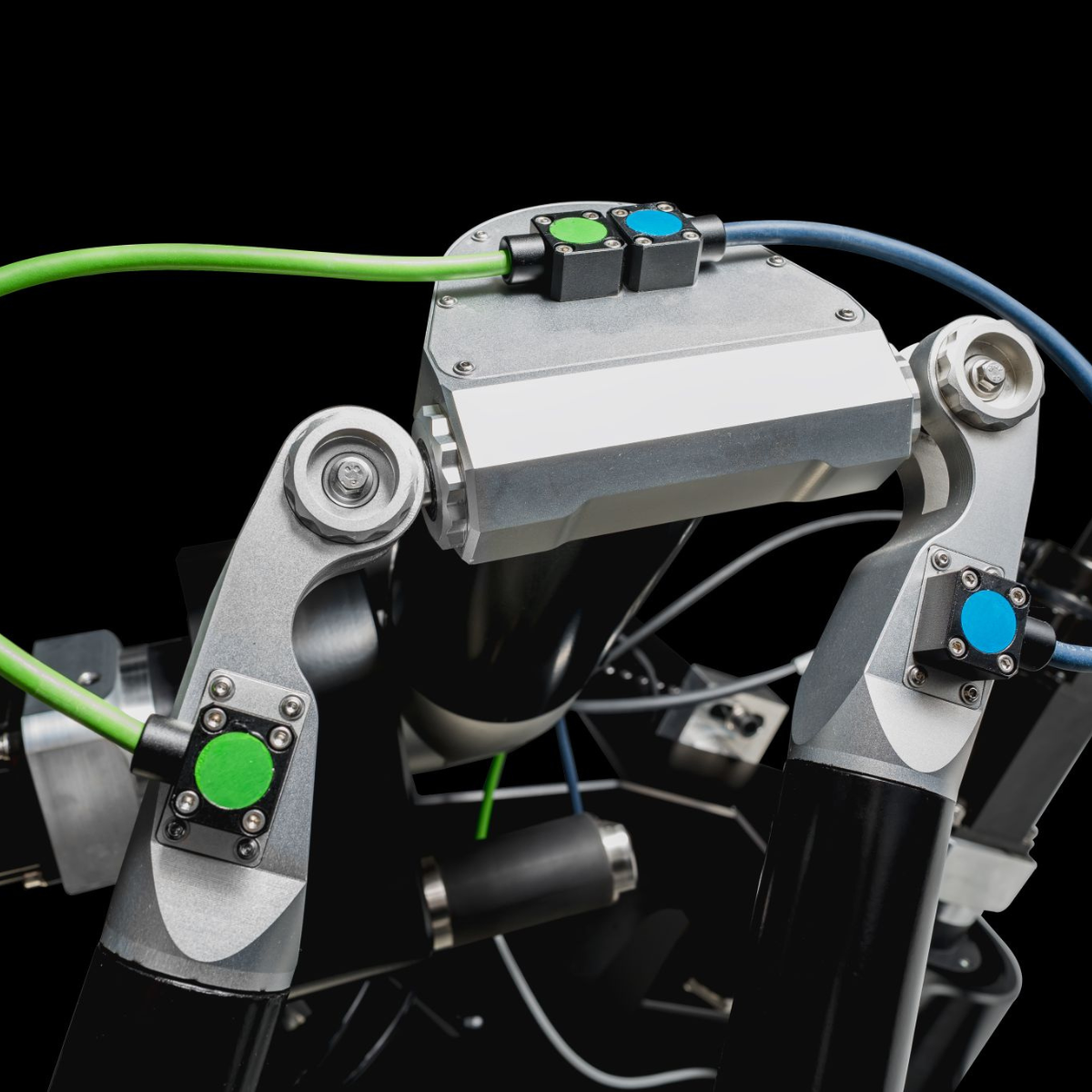

Maintenance simplifiée

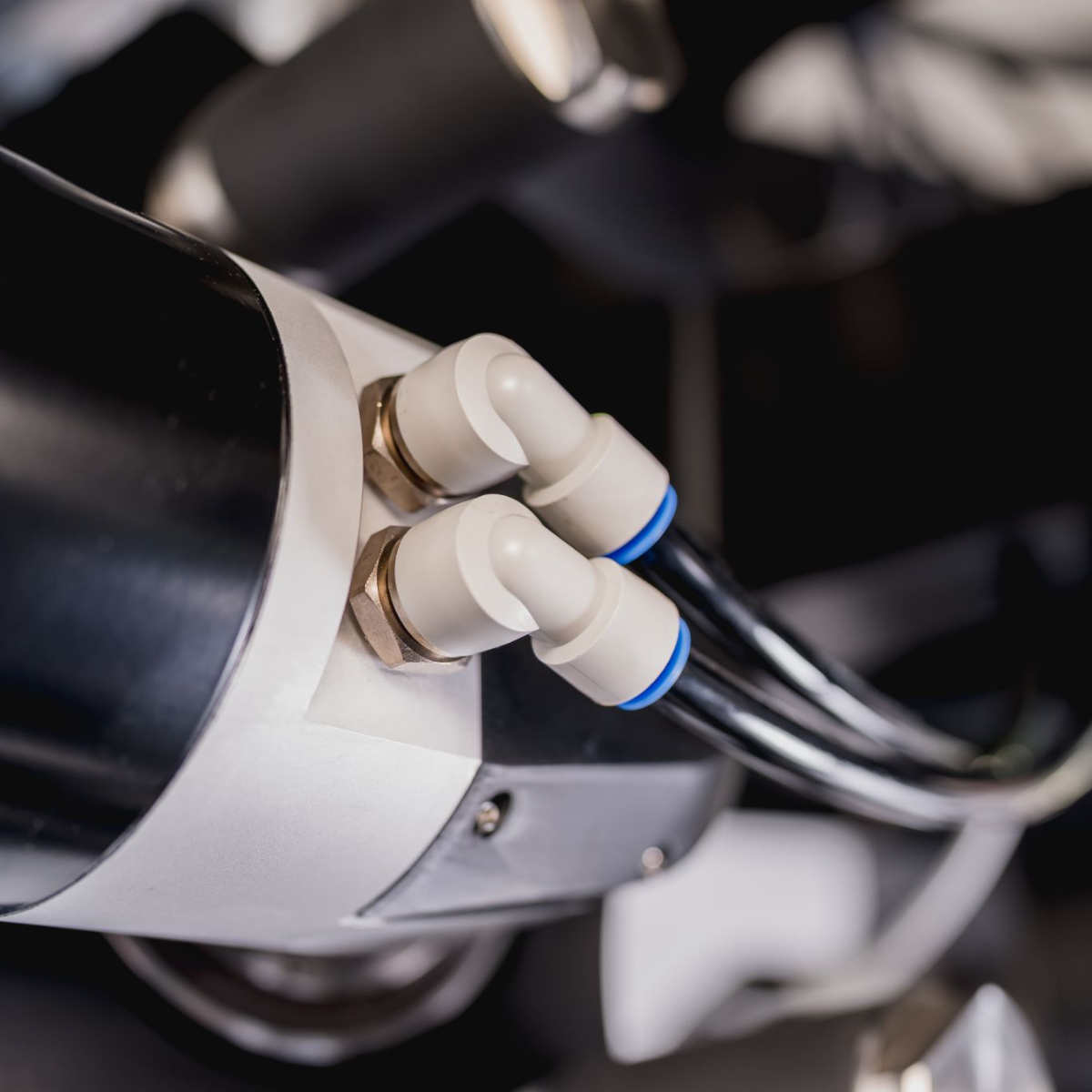

L'intégration des connexions électriques et pneumatiques réduit les temps d'arrêt et permet des interventions rapides en cas de besoin.

Adaptabilité à différents formats de produits

Le système est conçu avec des configurations spécifiques pour les secteurs des boissons et des produits en papier, mais s'adapte à tout type de produit, garantissant flexibilité et personnalisation en fonction des besoins de production.

OCTOPUS DELTA allie vitesse élevée et capacité de charge importante: jusqu’à 50 cycles par minute et jusqu’à 70 kg, en assurant le travail de deux robots anthropomorphes.

Sécurité et durabilité

La structure en portique d’OCTOPUS DELTA évite toute interférence avec les opérateurs, grâce à des mouvements contrôlés conformes aux normes de sécurité industrielle. L’optimisation des mouvements réduit également la consommation d’énergie, contribuant ainsi à une production plus durable.

Quand choisir OCTOPUS (robot anthropomorphe)

Lorsque vous souhaitez simplifier la ligne par rapport aux systèmes mécaniques traditionnels

Il remplace les systèmes rigides et complexes par une solution robotisée plus agile, facilement reconfigurable et moins limitée à un format unique.

Lorsque vous devez intégrer facilement le système dans des lignes existantes

Grâce à sa polyvalence, il est idéal pour la le retrofit ou la mise à niveau d’installations où l’espace ou la configuration exigent des solutions adaptables.

Lorsque vous avez besoin d’un système fiable mais polyvalent dans le temps

Le robot anthropomorphe garantit une solution évolutive, capable de s’adapter aux besoins de production sans avoir à repenser l’ensemble de la ligne.

Quand choisir OCTOPUS DELTA

Lorsque vous avez besoin d'une vitesse opérationnelle maximale

Jusqu'à 50 cycles par minute en manipulant 3 à 4 paquets: il remplace deux robots anthropomorphes par un système plus compact et plus rapide.

Lorsque l'espace au sol est limité

La structure en portique libère entièrement l'espace de travail sous le robot, optimisant ainsi l'agencement de la ligne.

Lorsque vous avez des charges élevées à grande vitesse

Charge au poignet de 30 à 70 kg avec des mouvements précis et stables: la solution lorsque vitesse et capacité doivent coexister.

Demandez des informations sur OCTOPUS

Contactez-nous pour recevoir plus d'informations sur le système robotisé de préparation de couches OCTOPUS et évaluer la configuration la mieux adaptée aux besoins de votre ligne de production.

PRODUITS ASSOCIÉS

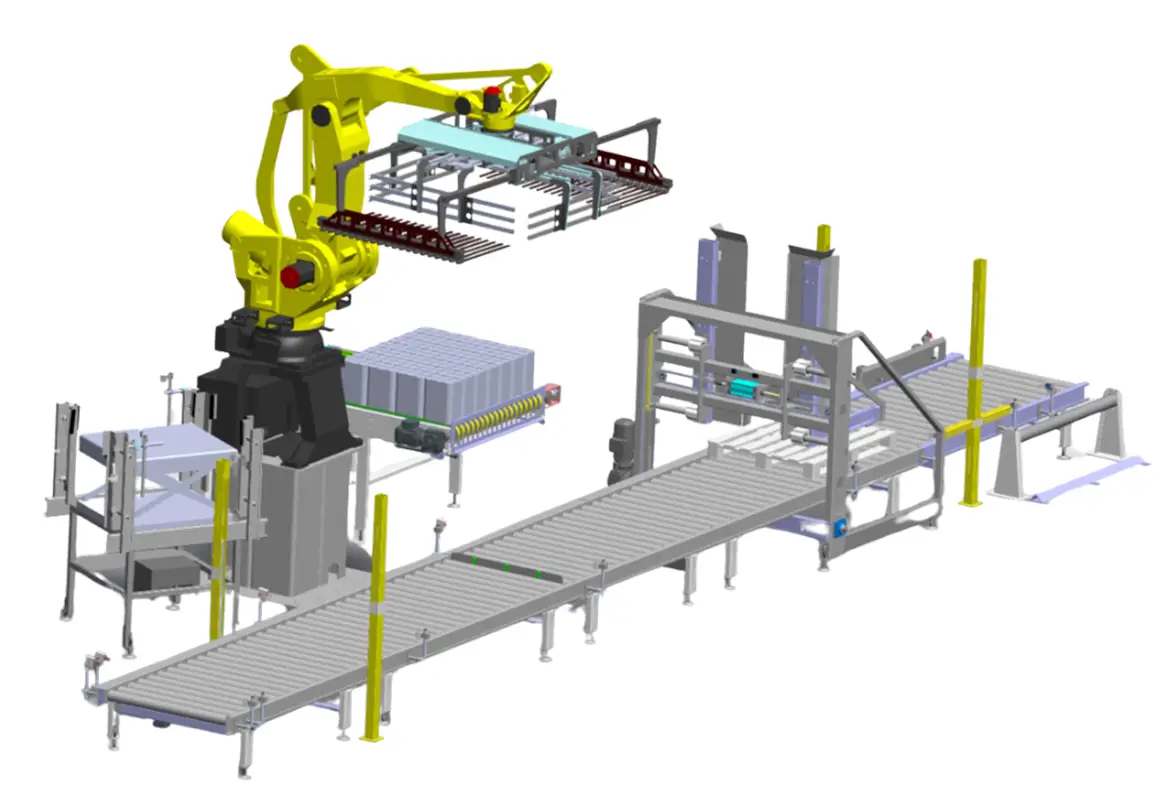

Dragonfly
