Pallettizzatore automatico a strato per linee ad alta cadenza

Sistema di pallettizzazione robotizzata a strato per linee ad alta cadenza: preleva, compatta e deposita lo strato sul pallet con precisione.

Due configurazioni standard con pinza motorizzata per Beverage (fino a 250 kg) e Tissue (fino a 70 kg), fino a 9/10 strati/min.

Precisione

Pinza motorizzata con apertura/chiusura controllata e paratie laterali per la squadratura: lo strato è già perfettamente formato prima della deposizione sul pallet.

Alte prestazioni

Fino a 9/10 strati/min in funzione del tipo di prodotto. Gestione di più linee in ingresso.

Flessibilità di configurazione

Adattabile al layout disponibile, alla tipologia di paletta e alle dotazioni di linea richieste. Pinze custom disponibili su specifiche applicazioni.

Affidabilità operativa

MTBF robot fino a 80.000 ore. Gestione intuitiva tramite HMI dedicato.

Pallettizzazione robotizzata a strato:

Cosa fa DRAGONFLY

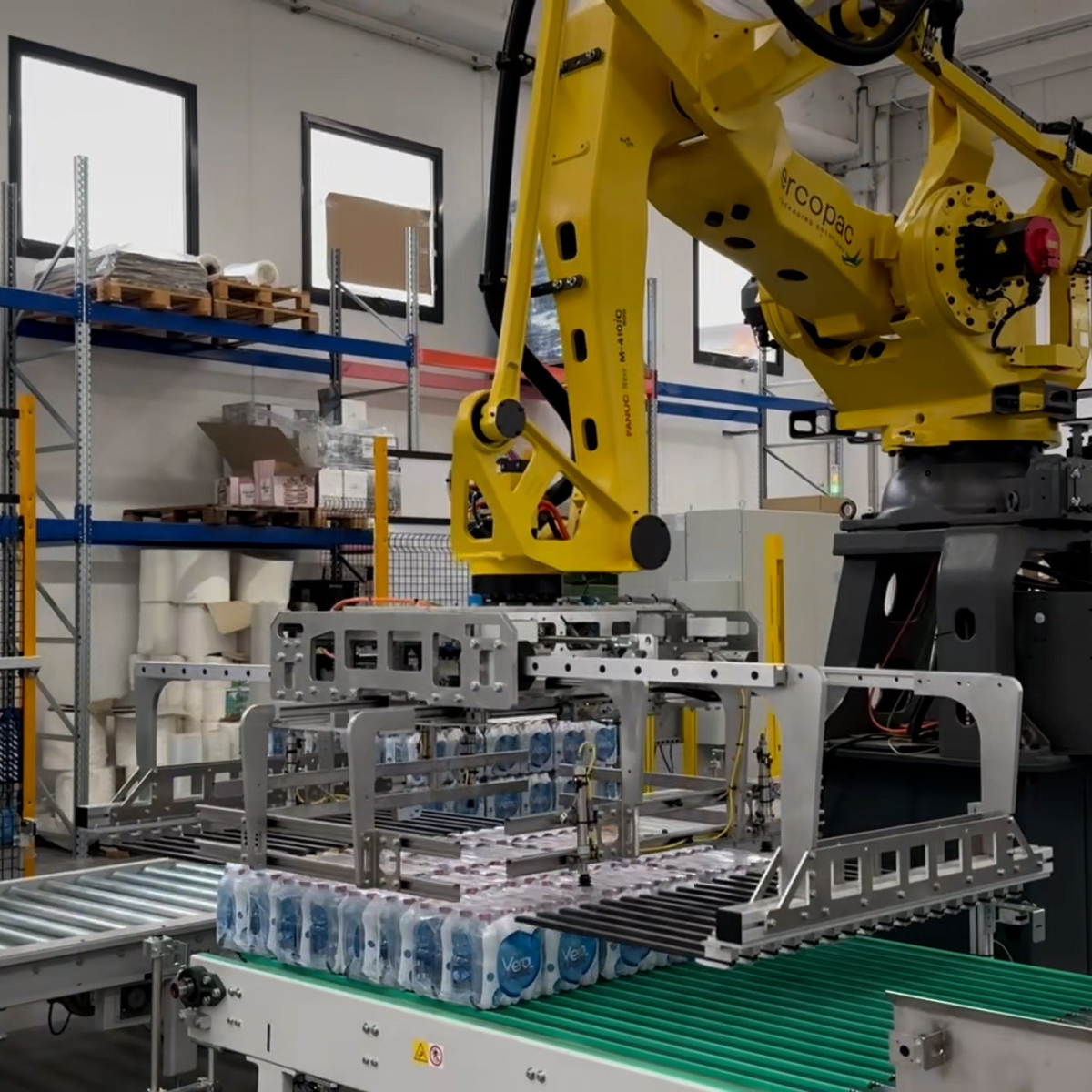

DRAGONFLY è il pallettizzatore automatico Ercopac progettato per la formazione automatica di pallet completi attraverso la movimentazione di interi strati di prodotto. Il sistema preleva lo strato dalla linea, lo compatta con precisione e lo deposita sul pallet garantendo elevata stabilità del carico, uniformità dello strato e massima velocità produttiva.

A differenza dei sistemi a presa singola come LYNX, DRAGONFLY gestisce masse compatte in un’unica movimentazione: la sfida non è la presa del singolo prodotto, ma il controllo preciso dell’intero strato fino al momento della deposizione. È questa la ragione per cui DRAGONFLY è la scelta naturale per le linee ad alta produttività dove la velocità e la stabilità del pallet devono coesistere.

Tipi di paletta

MEZZO PALLET
600 x 800 x 150 mm

EUROPALLET
800 x 1200 x 150 mm

PALLET INDUSTRIALE
1000 x 1200 x 150 mm

CHEP – GMA
40″x 48″x 4,75″

Prodotti processati

BOTTIGLIA

BRICK

LATTINA

ROTOLO CARTA

Etc.

Tipi di imballo

CARTONE

FARDELLO

SACCO

VASSOIO

Etc.

Optional

Magazzino
falde

Magazzino alimentazione palette

Falda alla base del pallet

Falda al top
del pallet

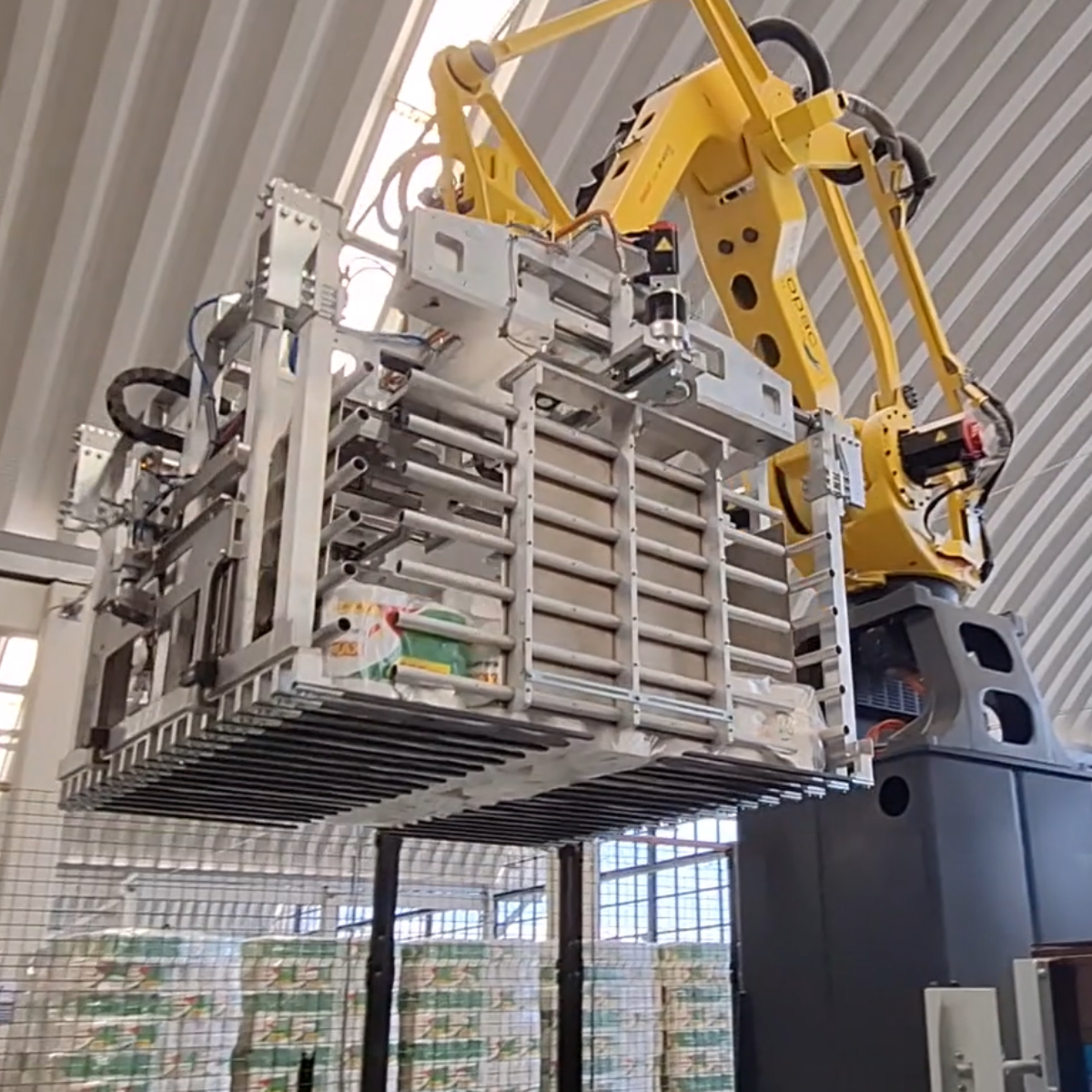

La pinza motorizzata: controllo dello strato dalla presa alla deposizione

Il cuore di DRAGONFLY è la pinza motorizzata ad alta precisione, progettata per mantenere squadratura, allineamento e compattezza dello strato durante l’intera movimentazione. La pinza integra tre motorizzazioni dedicate:

Apertura e chiusura della pinza a forchetta, gestita come asse aggiuntivo dal controllore del robot
Due paratie laterali per la squadratura e il contenimento del prodotto, gestite come assi aggiuntivi

Questa architettura supera i limiti della pallettizzazione a strato tradizionale: deformazione degli organi di presa sotto carichi elevati, perdita di geometria dello strato durante il trasferimento, difficoltà con prodotti instabili. Con DRAGONFLY, lo strato è già perfettamente formato prima ancora di toccare il pallet.

La pinza motorizzata con contenimento laterale garantisce precisione e uniformità prima della deposizione, riducendo gli interventi e aumentando la velocità complessiva.

Pinze disponibili: Beverage, Tissue e configurazioni custom

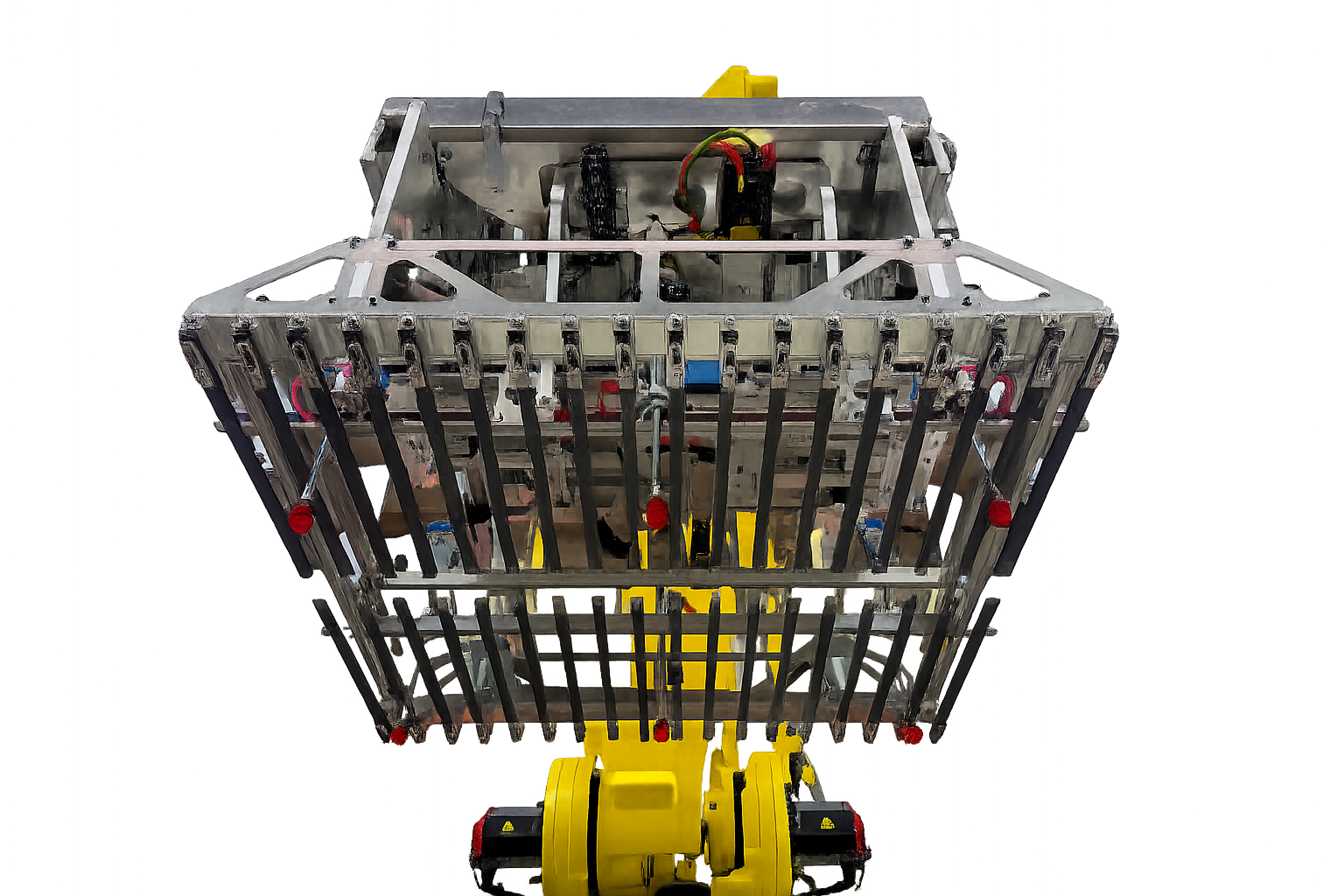

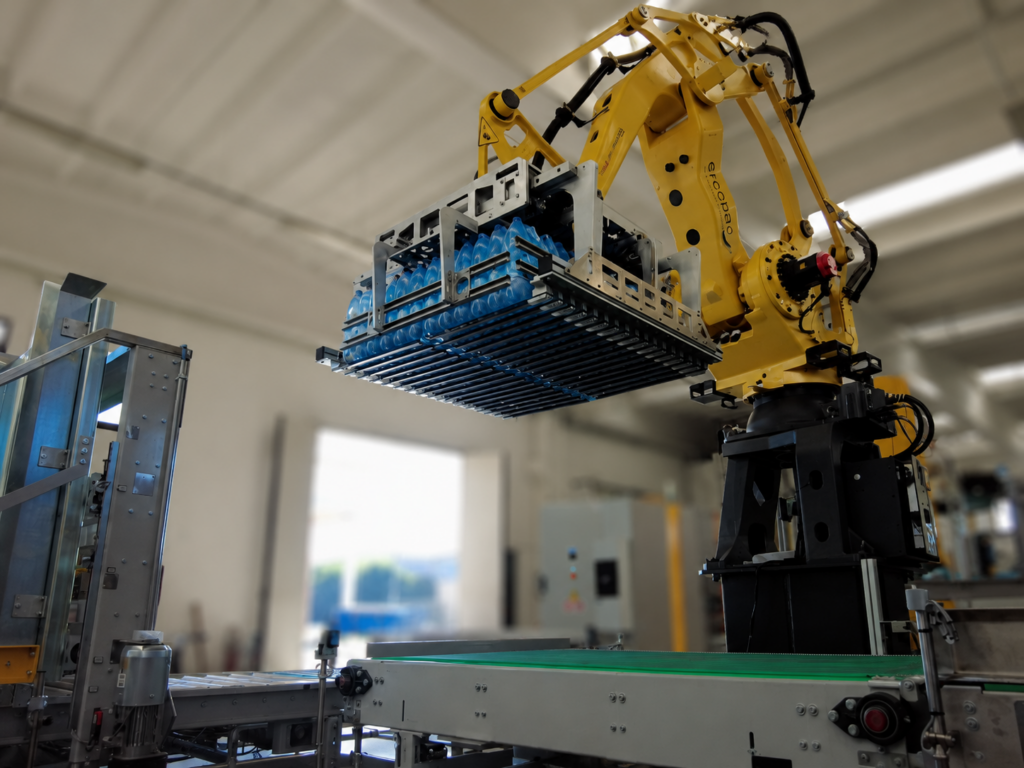

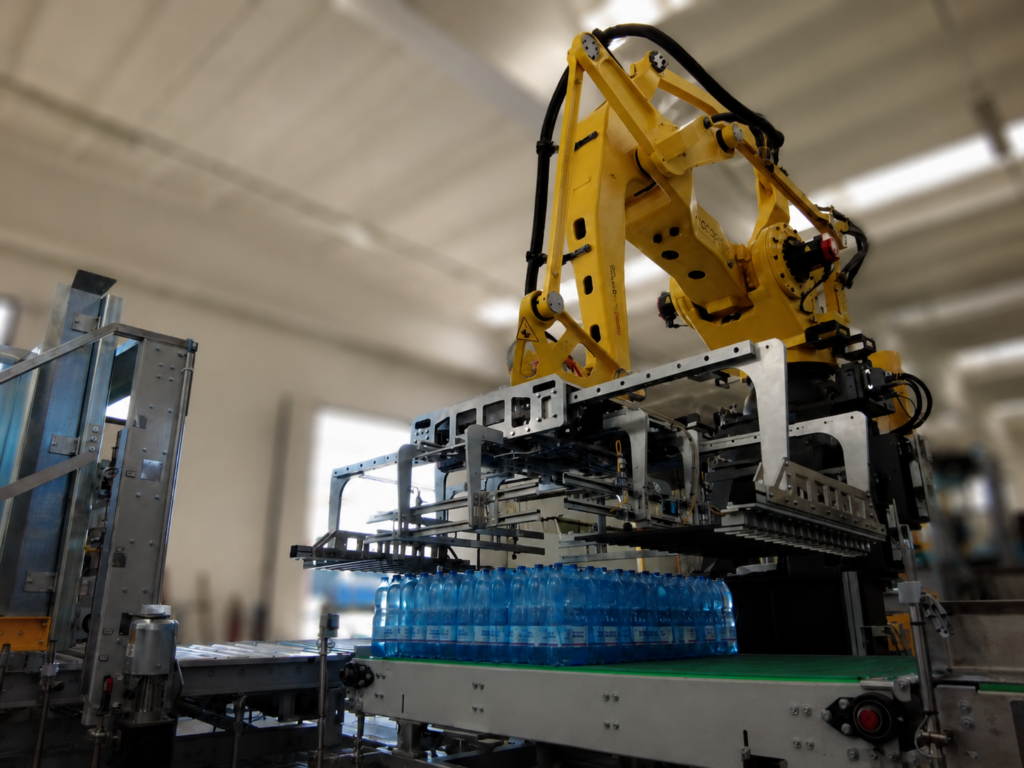

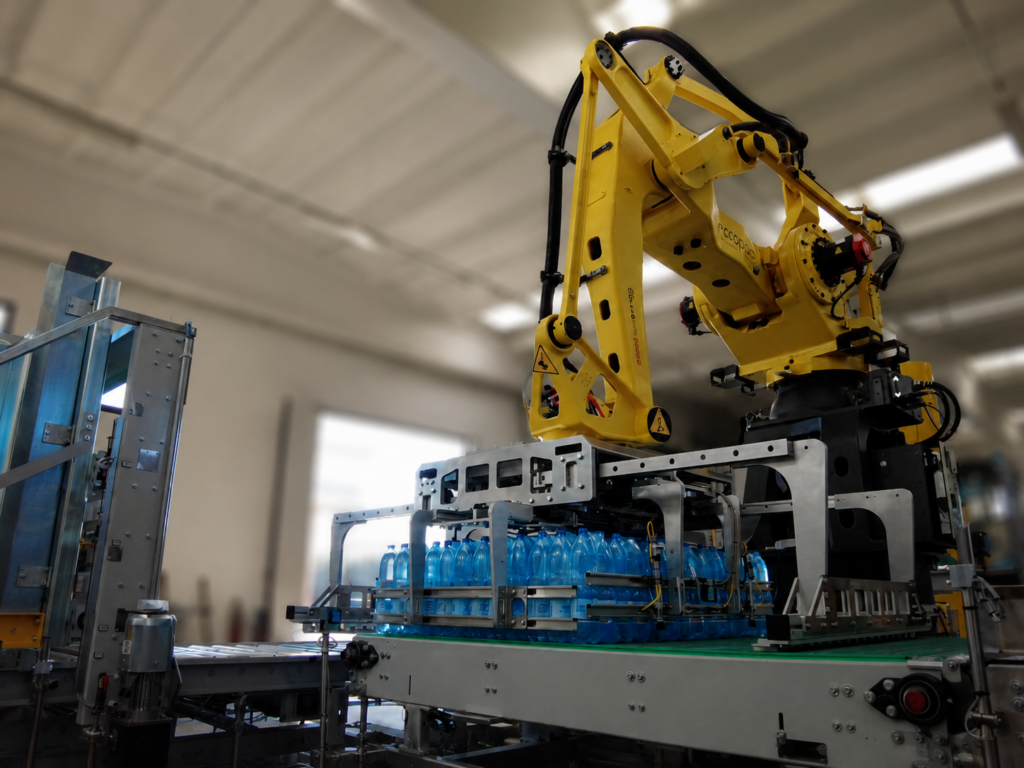

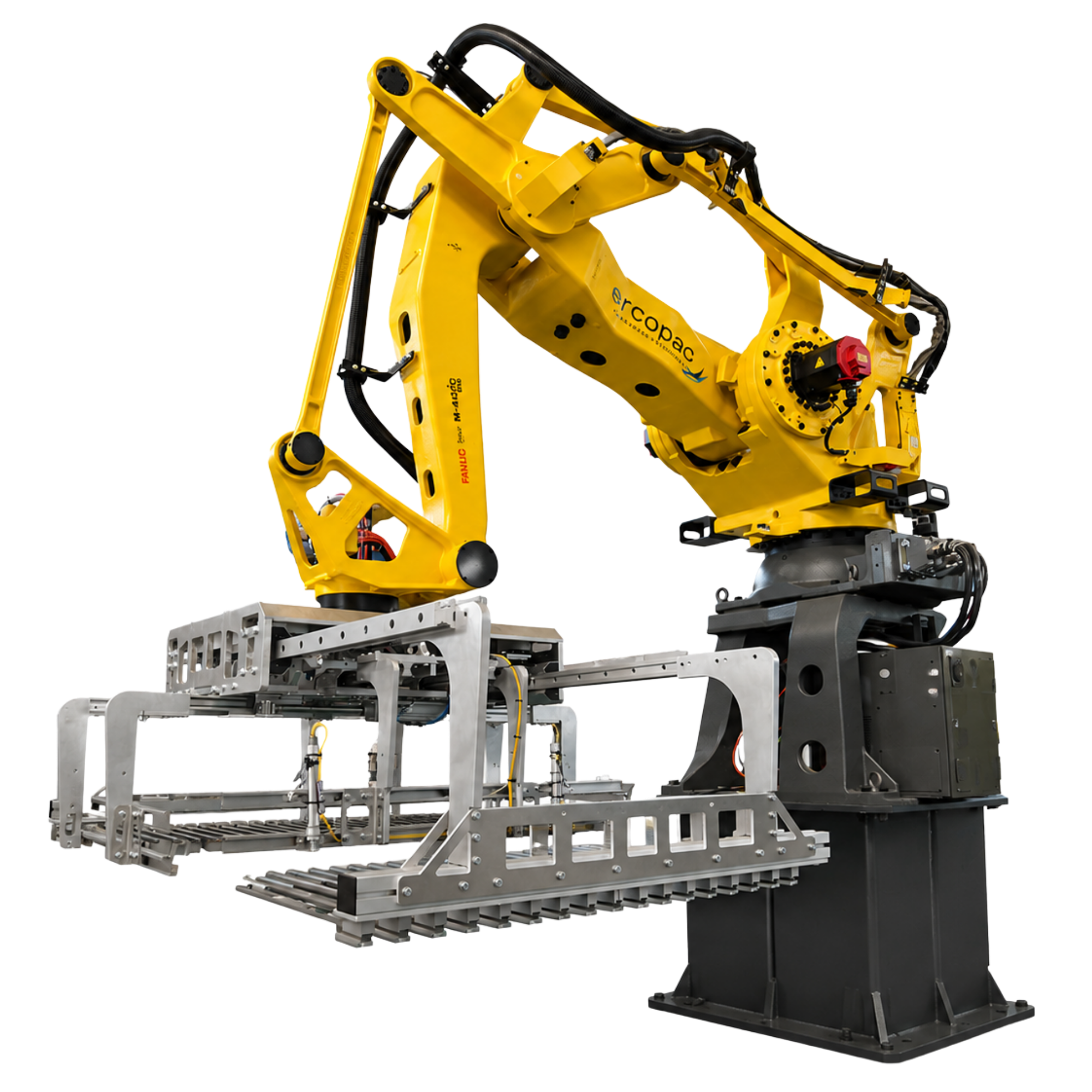

Pinza Beverage

Carico massimo 250 kg. Progettata per fardelli, cartoni e prodotti pesanti del settore beverage. Patelle in fibra di carbonio ad alta resistenza per affidabilità nel tempo.

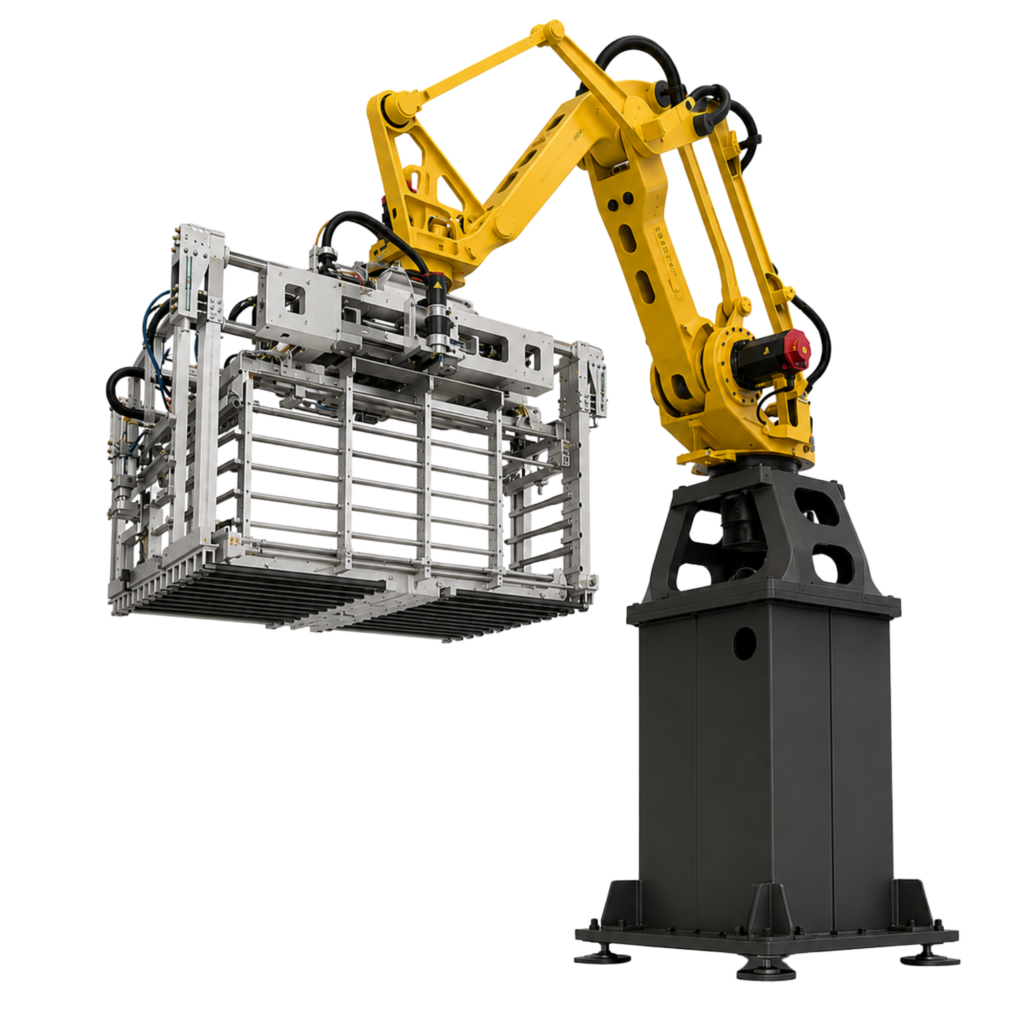

Pinza Tissue

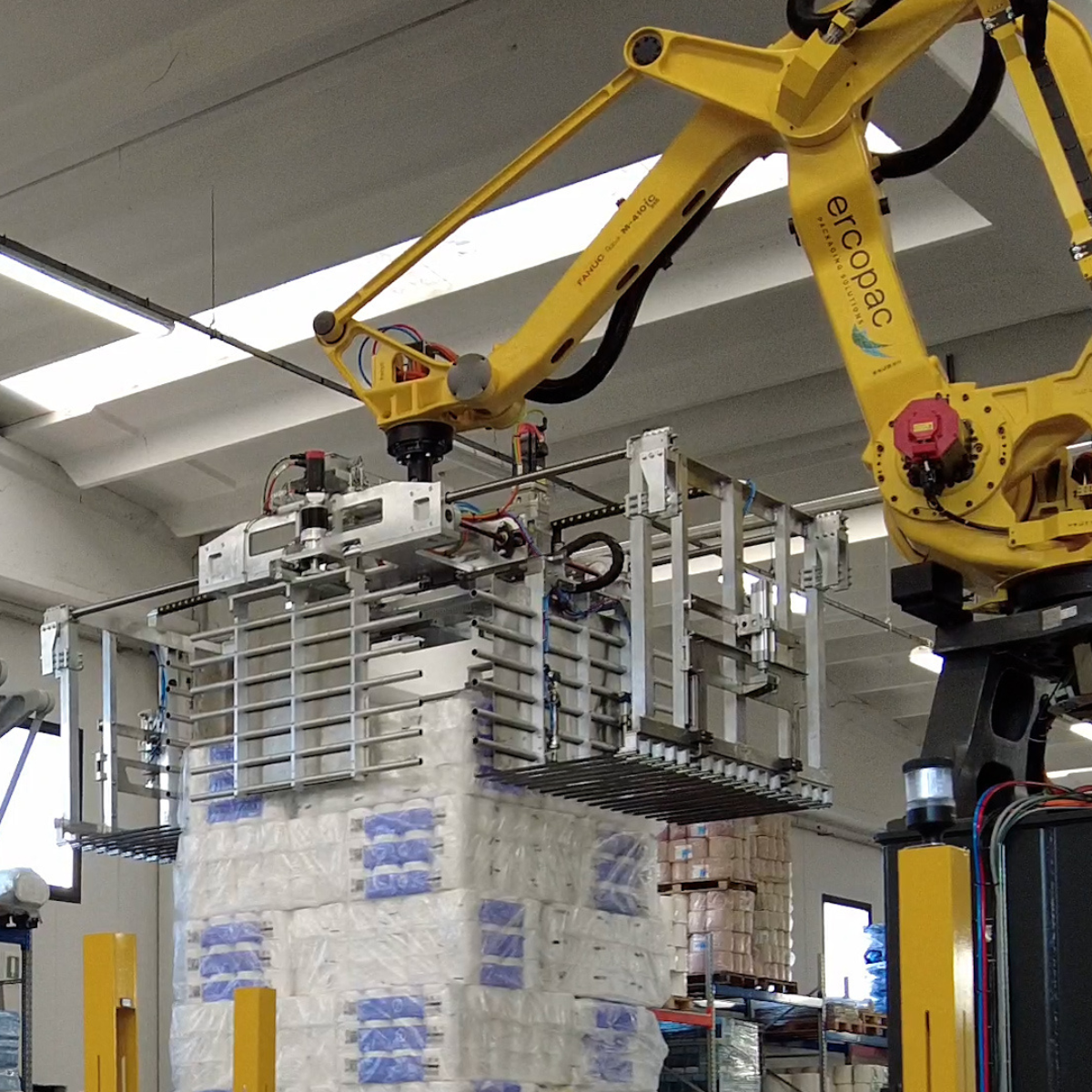

Carico massimo 70 kg. Ottimizzata per prodotti leggeri e voluminosi del settore tissue, con movimentazione delicata e precisa.

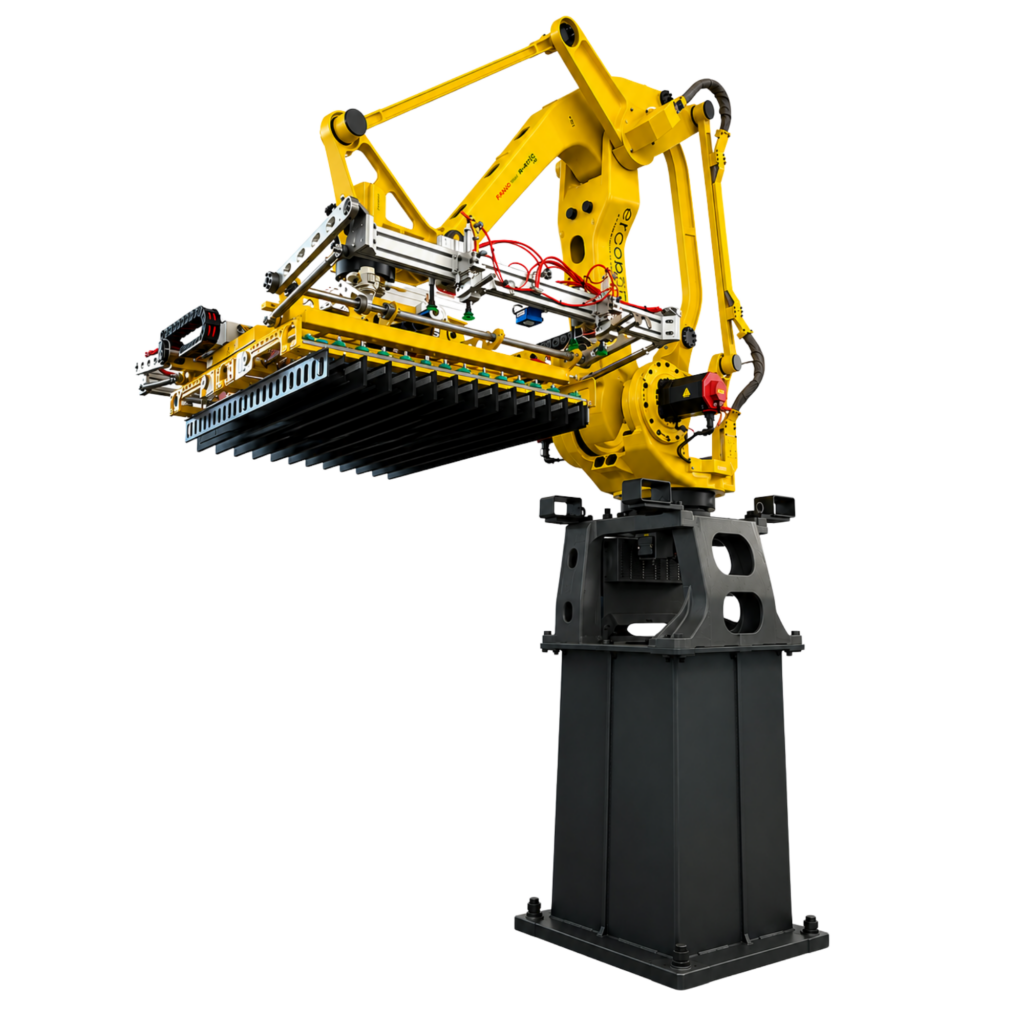

Pinza Tubi

Per la pallettizzazione di bottiglie di vetro vuote. Garantisce movimentazione stabile e precisa tramite banda elastica.

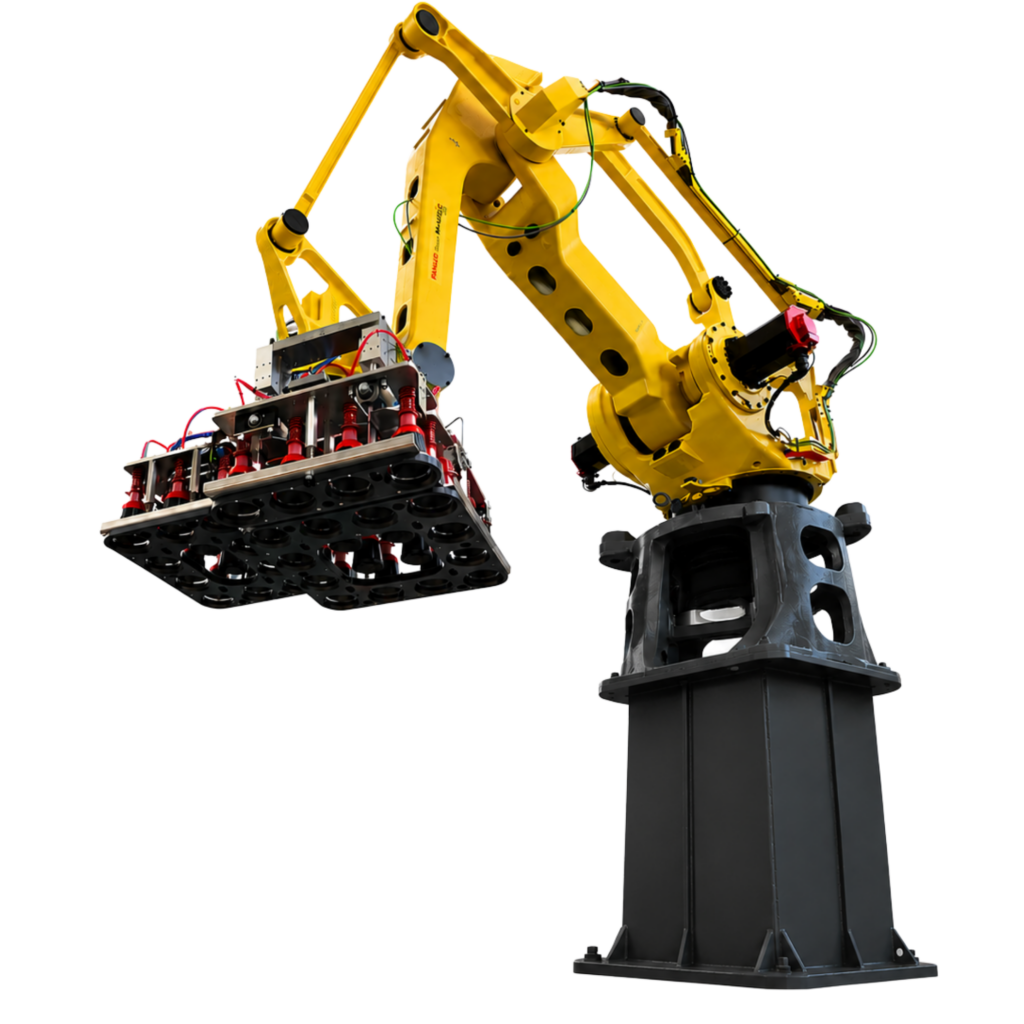

Pinza Campanelle

Per la pallettizzazione di boccioni. Raggiunge fino a 4.800 bottiglie/ora con elevata precisione.

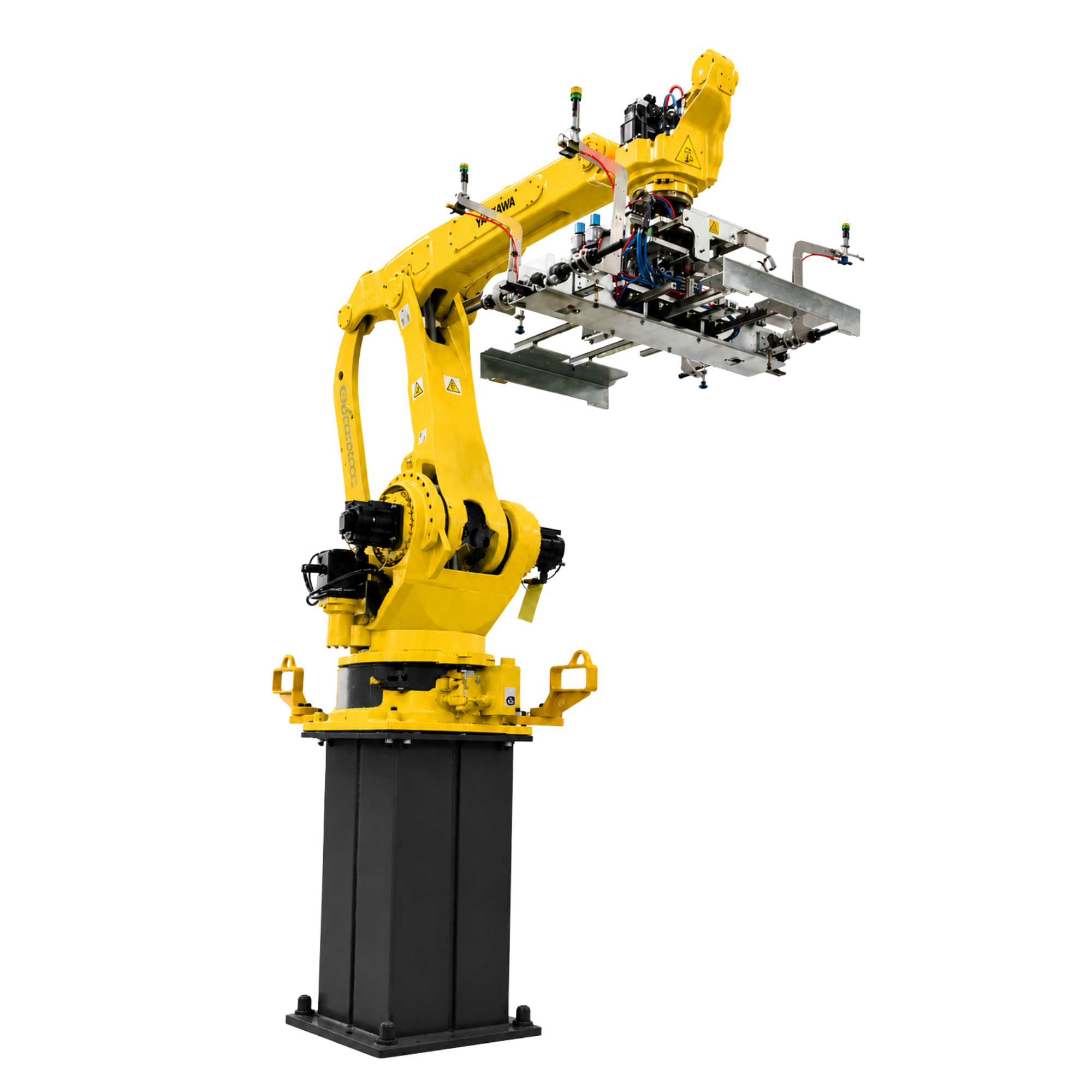

Pinza Jolly Multifunzione

La pinza Jolly multifunzione (patent pending) è disponibile per linee con pallet sovrapposti: con una sola mossa posiziona la falda, raccoglie il pallet vuoto e prepara il pallet sovrapposto, riducendo il footprint della linea e aumentando l’efficienza del ciclo.

Altre pinze custom: sviluppate su specifiche applicazioni per casse e altri formati speciali.

Tipi di paletta, prodotti e imballi gestibili

DRAGONFLY è compatibile con le principali tipologie di paletta:

Mezzo pallet 600×800×150 mm
Europallet 800×1200×150 mm
Pallet industriale 1000×1200×150 mm
CHEP – GMA 40″×48″×4,75″

Il sistema gestisce cartoni, fardelli, sacchi, vassoi e altri tipi di imballo, con prodotti come bottiglie, brick, lattine, scatole e altri formati compatibili con la configurazione di impianto.

OPTIONAL

Optional disponibili

DRAGONFLY può essere configurato con:

Magazzino falde
Magazzino alimentazione palette
Falda alla base del pallet
Falda al top del pallet

Quando scegliere DRAGONFLY

Quando hai linee ad alta produttività

DRAGONFLY è ideale per gestire grandi volumi grazie alla movimentazione a strato: fino a 10 strati/minuto, con più linee in ingresso gestibili contemporaneamente.

Quando il prodotto richiede stabilità strutturale elevata

Perfetto per carichi compatti dove è fondamentale mantenere squadratura e integrità dello strato durante l’intera movimentazione, dal prelievo alla deposizione sul pallet.

Quando vuoi massimizzare efficienza e velocità

La presa a strato riduce drasticamente i cicli rispetto alla presa singola: più prodotto mosso per ciclo, più produttività complessiva, meno tempo per costruire ogni pallet.

Quando hai bisogno di compattazione e controllo dello strato

La pinza motorizzata con contenimento laterale garantisce precisione e uniformità prima della deposizione: lo strato è già formato e controllato, senza necessità di interventi correttivi a valle.

Richiedi la scheda tecnica di DRAGONFLY

Compila il form per ricevere le specifiche tecniche del pallettizzatore automatico DRAGONFLY e valutare la configurazione più adatta alla tua linea produttiva.

EXTRA

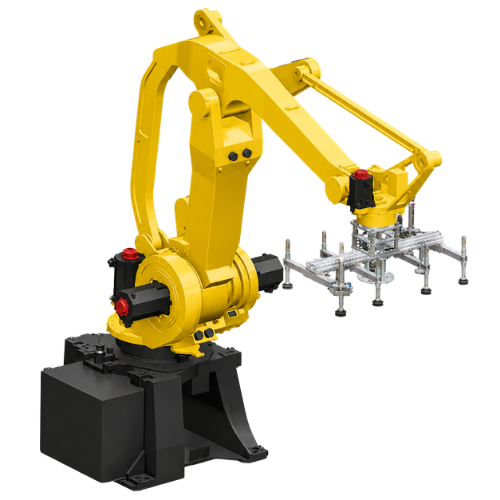

Robot Metti-falda

Capacità produttiva fino a 300 falde/h.

Può gestire contemporaneamente tipologie di falde o cornici differenti e lavorare allo stesso tempo su due linee.

Prodotti correlati

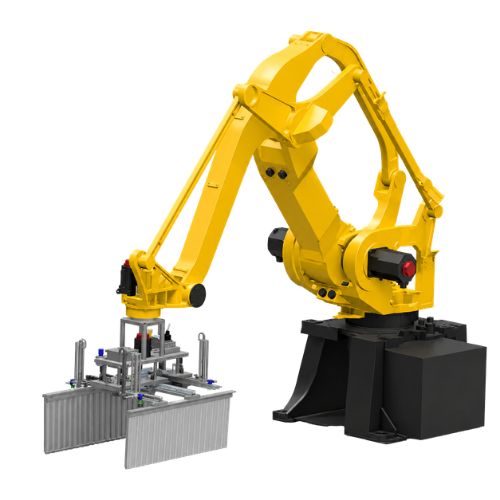

Lynx

PALLETTIZZATORI ROBOTIZZATI
prese singole / multiple

I nostri sistemi di pallettizzazione a file garantiscono ergonomia del layout. Il movimento di apertura-chiusura…

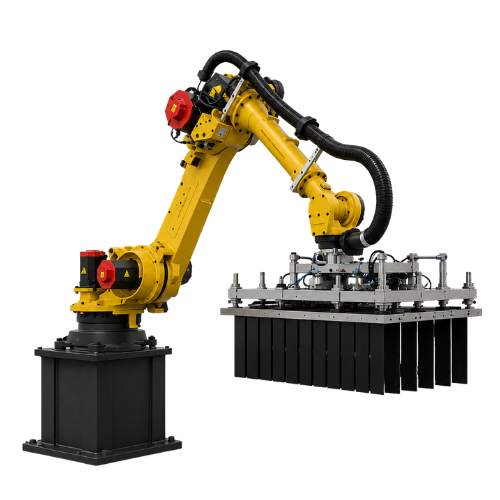

Octopus
